Block Diagrams
नीचे दिए गए diagrams प्रमुख ASP4816-SE सिग्नल पाथ्स और रूटिंग relationships दिखाते हैं।

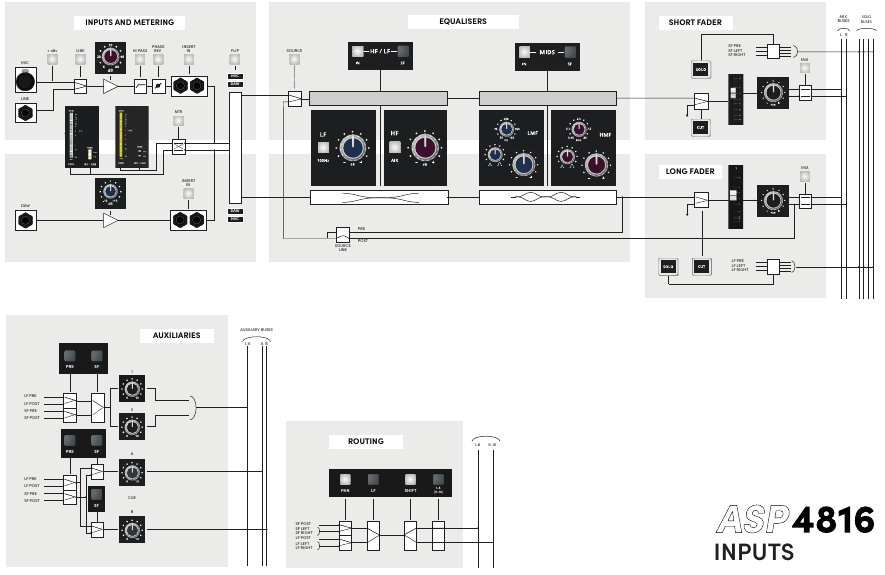

चैनल इनपुट signal flow

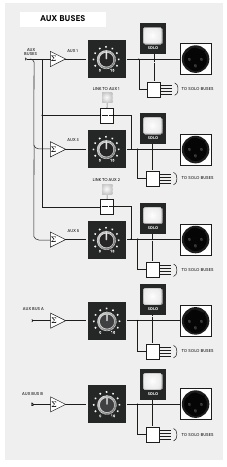

Aux और Cue मास्टर signal flow
सोर्स diagram linking architecture के Aux 1/3/5 side को दिखाता है। Aux 2/4/6 corresponding mirrored arrangement में operate करते हैं, जिसमें Aux 4 और Aux 6 Aux 2 से link होते हैं।
Oscillator signal flow

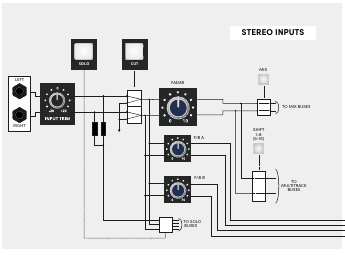

स्टीरियो इनपुट signal flow

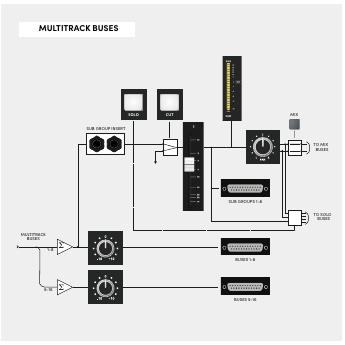

रिकॉर्ड Bus और Subgroup signal flow

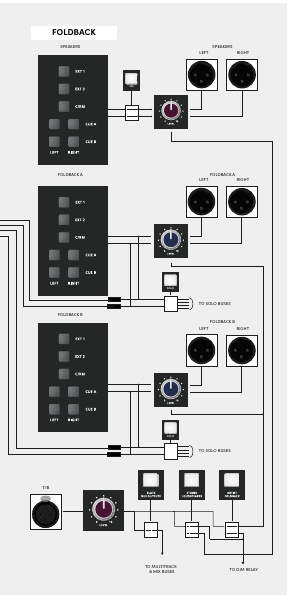

Studio और फोल्डबैक signal flow
Mix-bus प्रोसेसिंग order
Detailed कंट्रोल सेक्शन्स स्टीरियो मिक्स प्रोसेसिंग के आसपास निम्न order establish करते हैं:
Stereo Mix bus → Mix Insert → onboard VCA bus compressor → Master Fader / Mix outputs
Integration Port signal map
| Channel | Function |
|---|---|
| 1 | Control Room Output Left |
| 2 | Control Room Output Right |
| 3 | Guide Track Output Left |
| 4 | Guide Track Output Right |
| 5 | Remote DIM DC |
| 6 | Remote SOLO DC |
| 7 | उपयोग नहीं होता |
| 8 | उपयोग नहीं होता |
