方框图

以下图示展示 ASP4816-SE 的主要信号路径和路由关系。

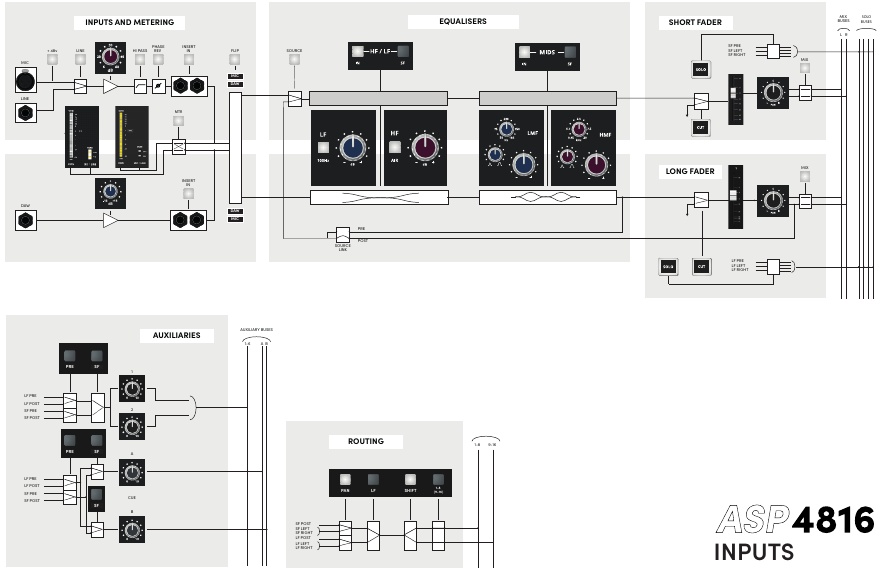

通道输入信号流程​

ASP4816-SE 通道输入、EQ、推子、Aux 和录音总线信号流程

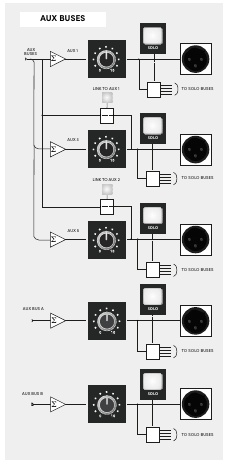

Aux 和 Cue Master 信号流程​

ASP4816-SE Aux 1、3、5 和 Cue A/B Master 信号流程

源图显示的是链接结构中 Aux 1/3/5 一侧。Aux 2/4/6 采用对应的镜像结构，其中 Aux 4 和 Aux 6 链接到 Aux 2。

Oscillator 信号流程​

ASP4816-SE Oscillator 至 Mix 和录音总线的路由信号流程

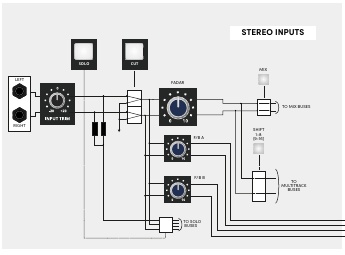

Stereo Input 信号流程​

ASP4816-SE Stereo Input 路由、返送、Mix 和录音总线信号流程

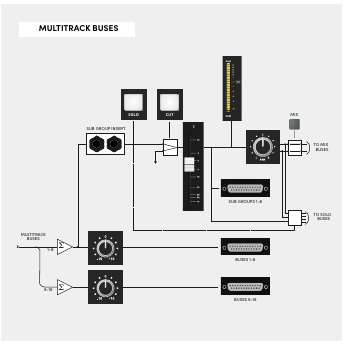

Record Bus 和 Subgroup 信号流程​

ASP4816-SE 录音总线、Subgroup、Insert、推子和输出信号流程

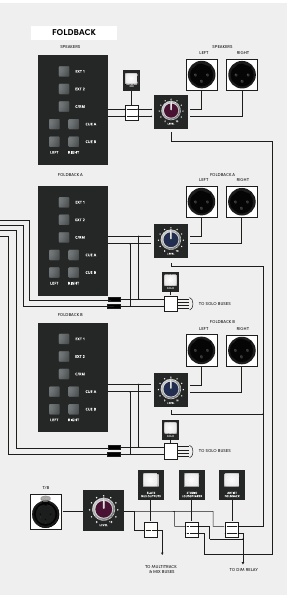

Studio 和 Foldback 信号流程​

ASP4816-SE Studio、Foldback 和 Talkback 信号流程

Mix 总线处理顺序​

详细控制章节确定了立体声 Mix 处理的以下顺序：

Stereo Mix 总线 → Mix Insert → 内置 VCA 总线压缩器 → Master Fader / Mix 输出

Integration Port 信号映射​

通道功能
1Control Room Output Left
2Control Room Output Right
3Guide Track Output Left
4Guide Track Output Right
5Remote DIM DC
6Remote SOLO DC
7未使用
8未使用
