블록 다이어그램

다음 다이어그램은 ASP4816-SE의 주요 신호 경로와 라우팅 관계를 보여줍니다.

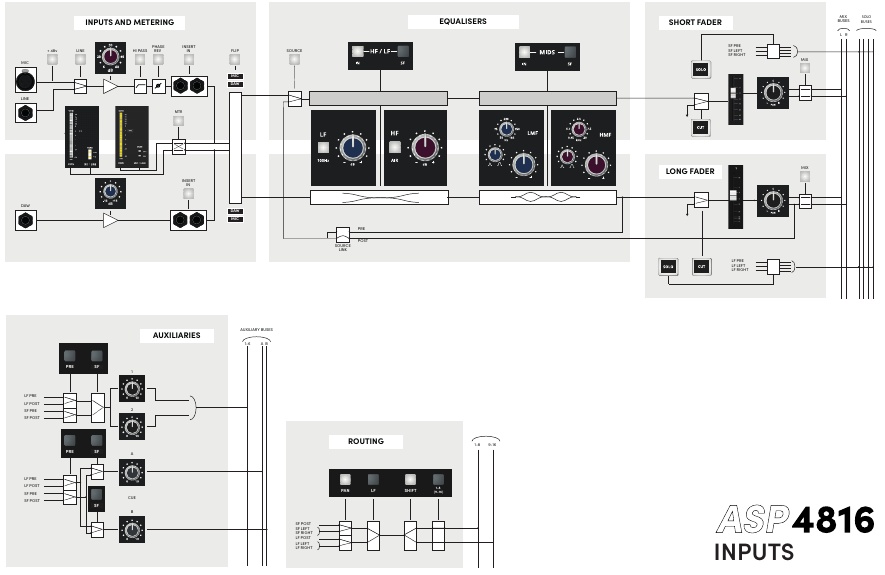

채널 입력 신호 흐름​

ASP4816-SE 채널 입력, EQ, 페이더, Aux 및 레코드 버스 신호 흐름

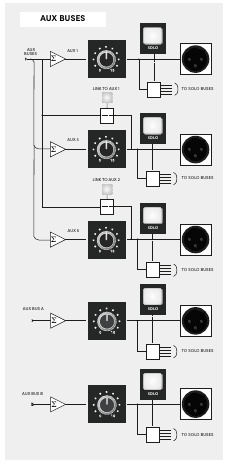

Aux 및 Cue 마스터 신호 흐름​

ASP4816-SE Aux 1, 3, 5 및 Cue A/B 마스터 신호 흐름

소스 다이어그램은 링크 구조 중 Aux 1/3/5 측을 보여줍니다. Aux 2/4/6은 이에 대응하는 미러 구조로 동작하며, Aux 4와 Aux 6은 Aux 2에 링크됩니다.

오실레이터 신호 흐름​

ASP4816-SE 오실레이터의 Mix 및 레코드 버스 라우팅

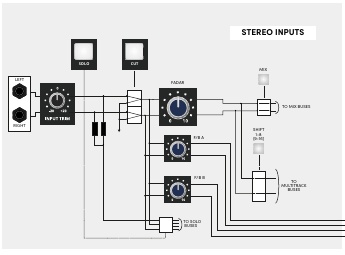

스테레오 입력 신호 흐름​

ASP4816-SE Stereo Input 라우팅, Foldback, Mix 및 레코드 버스 신호 흐름

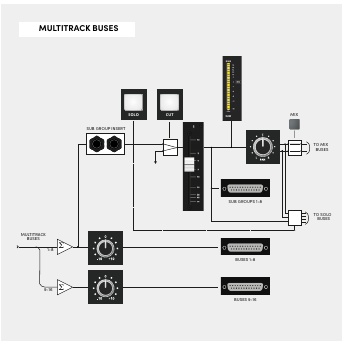

Record Bus 및 Subgroup 신호 흐름​

ASP4816-SE 레코드 버스, Subgroup, Insert, Fader 및 Output 신호 흐름

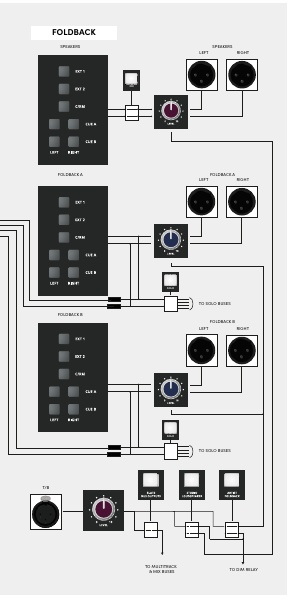

Studio 및 Foldback 신호 흐름​

ASP4816-SE Studio, Foldback 및 Talkback 신호 흐름

Mix 버스 프로세싱 순서​

세부 컨트롤 섹션에 따라 스테레오 Mix 프로세싱의 순서는 다음과 같습니다.

Stereo Mix 버스 → Mix Insert → 내장 VCA 버스 컴프레서 → Master Fader / Mix 출력

Integration Port 신호 맵​

채널기능
1Control Room Output Left
2Control Room Output Right
3Guide Track Output Left
4Guide Track Output Right
5Remote DIM DC
6Remote SOLO DC
7사용 안 함
8사용 안 함
