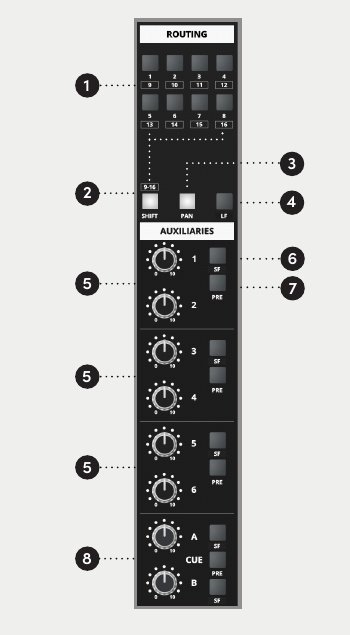

라우팅 및 Aux

라우팅 섹션은 일반적으로 SF 경로에서 신호를 받아 16개 레코드 버스에 할당합니다. 버스 1–8은 대응하는 8개 서브그룹 경로에도 신호를 보냅니다.

레코드 버스 라우팅

컨트롤	기능
Routing 버튼	버스 1–8을 선택합니다. 버스 1–8은 Subgroups 1–8에도 공급됩니다.
SHIFT	라우팅 버튼을 버스 9–16으로 전환합니다.
PAN	선택된 홀수/짝수 버스 쌍 사이에서 패닝할 수 있게 합니다.
LF	라우팅 매트릭스가 기본 SF 경로 대신 LF 경로에서 신호를 받도록 합니다.

LF와 PAN을 활성화하면 포스트 페이더, 포스트 팬 LF 신호를 선택된 홀수/짝수 레코드 버스 쌍 사이에 분배할 수 있습니다.

ASP4816-SE는 **총 8개의 센드 출력: 6개의 Aux 센드(1–6)와 2개의 Cue 센드(A 및 B)**를 제공합니다.

Aux 1–6은 1/2, 3/4 및 5/6의 세 쌍으로 구성됩니다. 각 쌍은 LF 또는 SF 경로 중 하나에서 소스를 받을 수 있으며 프리 또는 포스트 페이더로 선택할 수 있습니다.

컨트롤	기능
LEVEL	채널 센드 레벨을 설정합니다.
SF	해당 Aux 쌍의 소스를 SF 경로로 선택하거나 Cue A/B의 경우 개별적으로 선택합니다.
PRE	해당 센드를 프리 페이더로 동작하도록 선택합니다.
Cue A/B	주로 아티스트 폴드백용으로 사용되는 전용 큐 센드

필요한 경우 Cue A와 Cue B를 추가 이펙트 센드로도 사용할 수 있습니다.
