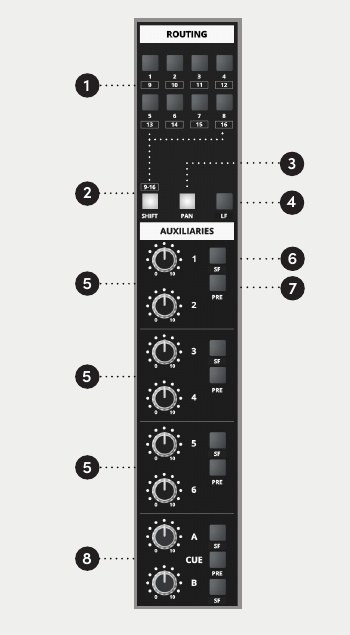

ルーティングと AUX

ルーティングセクションは通常 SF 経路から信号を受け取り、16 系統の録音バスへ割り当てます。バス 1–8 は、対応する 8 系統のサブグループ経路にも送られます。

録音バスルーティング

コントロール	機能
ルーティングボタン	バス 1–8 を選択します。バス 1–8 はサブグループ 1–8 にも送られます
SHIFT	ルーティングボタンをバス 9–16 に切り替えます
PAN	選択した奇数／偶数のバスペア間でパンニングできるようにします
LF	通常の SF 経路ではなく LF 経路からルーティングマトリクスへ信号を送ります

LF と PAN を有効にすると、ポストフェーダー／ポストパンの LF 信号を、選択した奇数／偶数の録音バスペアへ分配できます。

ASP4816-SE は合計 **8 系統のセンド出力：6 系統の Aux センド（1–6）と 2 系統の Cue センド（A、B）**を備えています。

Aux 1–6 は 1/2、3/4、5/6 の 3 ペアに分かれています。各ペアは LF または SF 経路のどちらかをソースとして選択でき、プリフェーダーまたはポストフェーダーに設定できます。

コントロール	機能
LEVEL	チャンネルのセンドレベルを設定します
SF	対応する Aux ペア、または Cue A/B ごとに SF 経路を選択します
PRE	対応するセンドをプリフェーダー動作に設定します
Cue A/B	主に演奏者用フォールドバックを目的とした専用 Cue センドです

必要に応じて、Cue A と Cue B を追加のエフェクトセンドとして使用することもできます。
