リアパネルコネクター

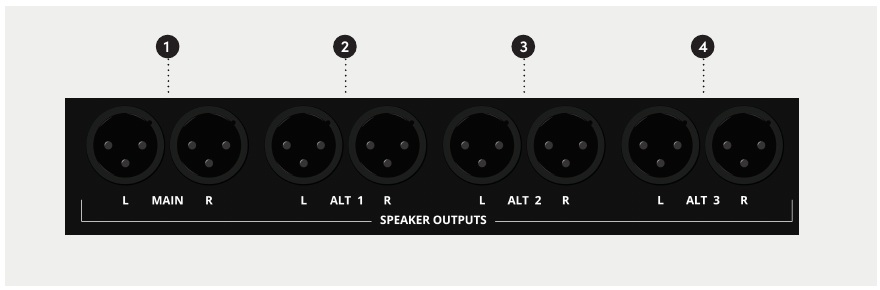

Control Room 出力
ASP4816-SE には4系統のステレオ Control Room モニター出力、Main、Alt 1、Alt 2、Alt 3 があります。それぞれ独立した左／右 XLR コネクターを使用します。これらはラインレベル出力のため、アクティブモニターまたは適切なスピーカー用パワーアンプへ接続してください。

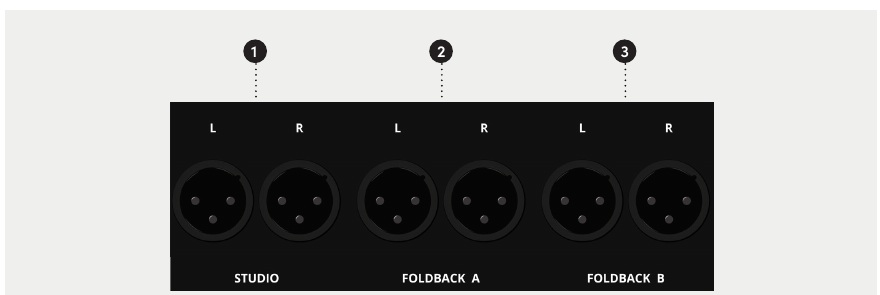

Studio / Foldback 出力
Studio、Foldback A、Foldback B 出力は、ステレオのラインレベル XLR ペアです。Studio 出力はアクティブモニターまたは適切なスピーカーアンプへ、Foldback 出力は適切なヘッドホンアンプ／分配システムへ接続してください。

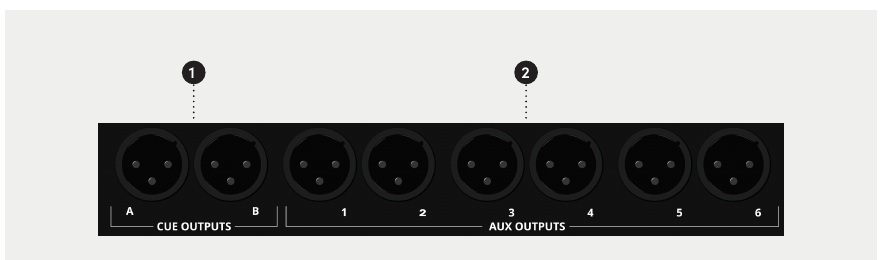

Aux / Cue 出力
ASP4816-SE は Cue A、Cue B、Aux 1–6 をバランス・ラインレベル XLR 出力として備えています。Cue A/B は通常 Foldback 用に使用しますが、追加のエフェクトセンドとして使用することもできます。

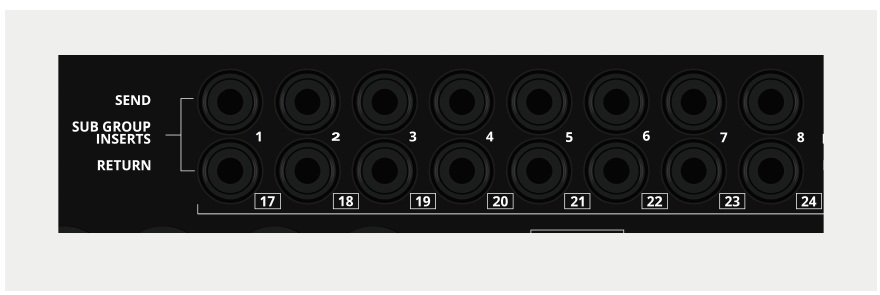

Subgroup Insert / Line Input 17–24
各サブグループには Insert Send と Insert Return があります。Insert Send には常に信号が出力されます。8系統の Insert Return は、代わりに Line Inputs 17–24 として使用することもできます。
Subgroup 1 → Line 17 から Subgroup 8 → Line 24 まで対応します。
同じリターンソケットを、サブグループのインサートリターンと追加ライン入力として同時に使用することはできません。

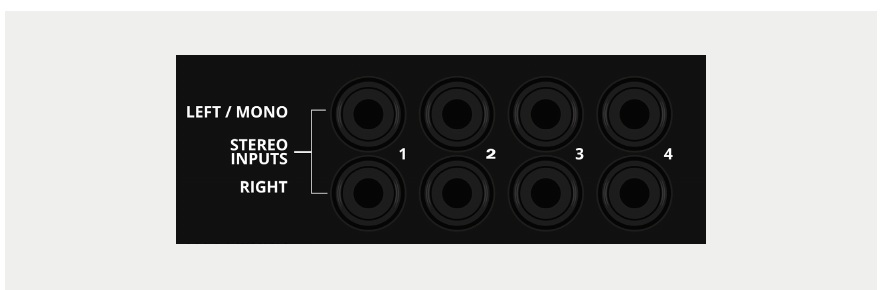

ステレオ入力コネクター
4つの Stereo Input には、それぞれ LEFT / MONO と RIGHT の TRS 入力があります。モノラルソースは LEFT / MONO のみに接続します。RIGHT に何も接続されていない場合、左チャンネルの信号は両方のリターン経路へノーマル接続されます。RIGHT にプラグを挿すと、このノーマル接続が解除されます。

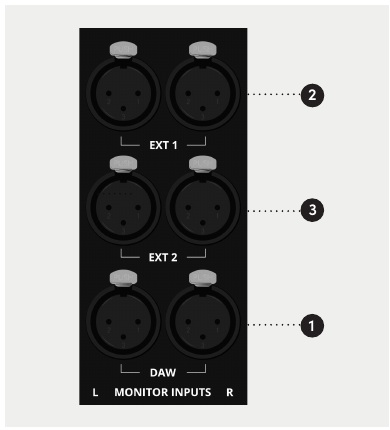

モニター入力
Control Room では、リアパネルのステレオ入力 DAW、EXT 1、EXT 2 をモニターできます。EXT 1、EXT 2 は Studio/Foldback セクションの外部ソースとしても使用できます。

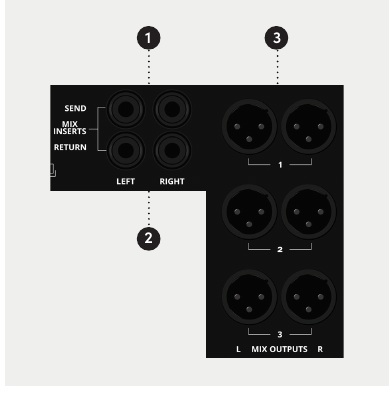

Mix Insert / Mix 出力
左／右それぞれの Send と Return 接続でステレオ Mix Insert を構成します。Mix Insert は 内蔵 VCA バスコンプレッサーの前段にあります。
3系統のステレオ Mix 出力ペアには同じステレオ Mix 信号が出力され、すべて同時に使用できます。

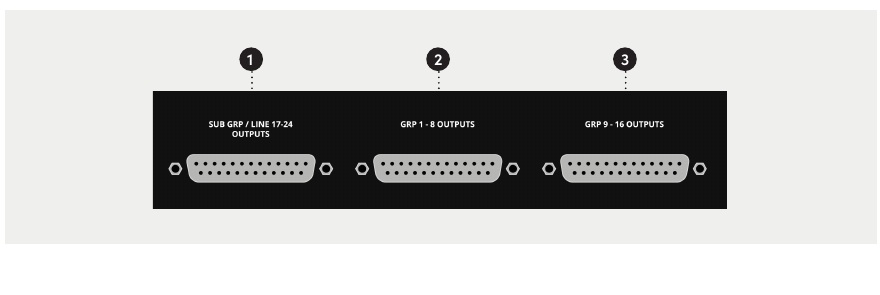

Record Bus / Subgroup 出力
16系統の Record Bus 出力は、Bus 1–8 と Bus 9–16 の2つの DB25 コネクターに分かれています。Subgroup / Line 17–24 出力は3つ目の DB25 コネクターを使用します。すべて Tascam 標準のアナログピン配列です。
Integration Port
| DB25 チャンネル | 機能 |
|---|---|
| 1 | Control Room Output Left |
| 2 | Control Room Output Right |
| 3 | Guide Track Output Left |
| 4 | Guide Track Output Right |
| 5 | Remote DIM — 有効時は約 12 V DC |
| 6 | Remote SOLO — 有効時は約 12 V DC |
| 7 | 未使用 |
| 8 | 未使用 |
ステレオ Guide Track は Aux 5 と Aux 6 から生成されます。
Integration Port は 8チャンネルのオーディオ出力ではありません。チャンネル 5 と 6 は、Remote DIM と Remote SOLO 用の DC コントロール信号を伝送します。
