コンソール Layout、Architecture、メータリング

コンソールレイアウト​

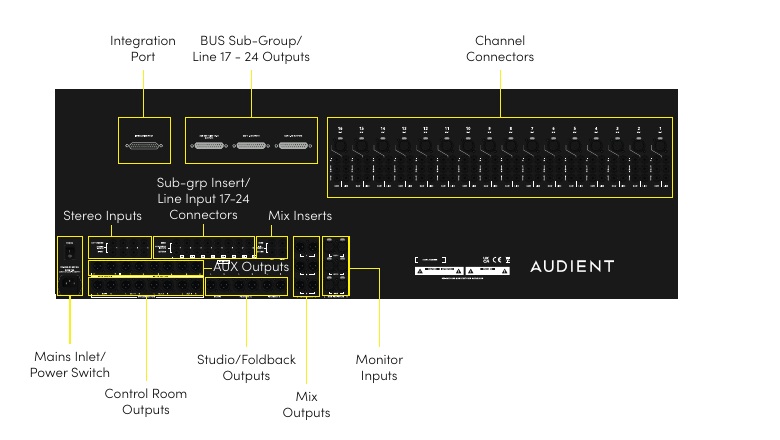

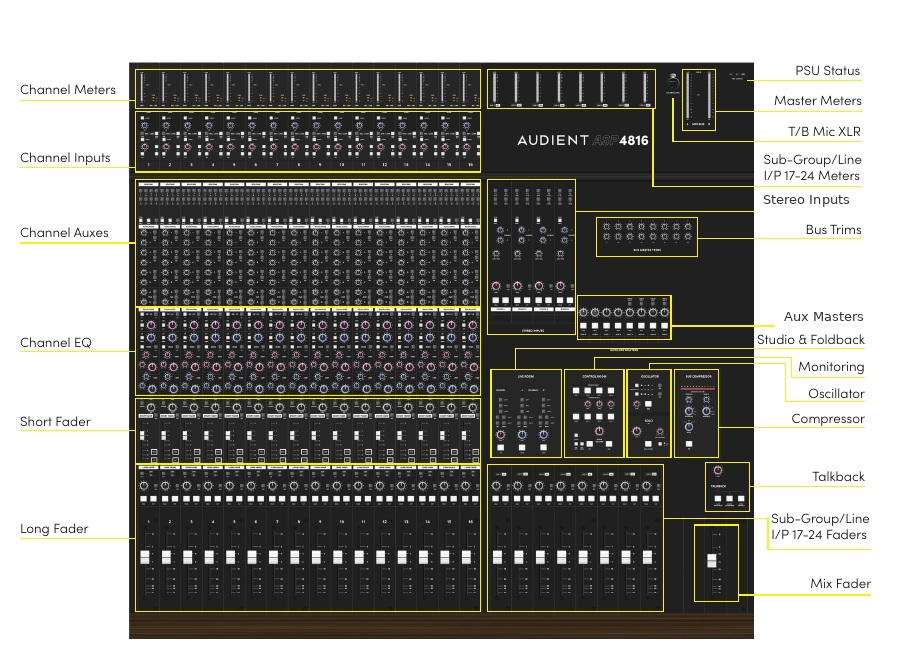

ASP4816-SE control surface layout ASP4816-SE rear-panel layout

In-ライン構成​

ASP4816-SE は各物理的なチャンネルストリップ内に2つの信号経路を備えています。

  • SF — Short Fader 経路
  • LF — Long Fader 経路

ASP4816-SE では、明るい色のコントロールサーフェス部分／経路選択スイッチが SF 経路、濃い色の部分が LF 経路 に対応します。

デフォルトソースアサイン​

FLIPSF 経路LF 経路
Released／ノーマルMic/LineDAW
PressedDAWMic/Line

FLIP スイッチは Mic/Line／DAW ソースを2つの経路間で入れ替えます。Backlit ソースインジケーターに各経路のアクティブソースが表示されます。

Path アサイン​

HF/LF／MIDS EQ セクションはそれぞれの SF スイッチを使用し LF 経路から SF 経路へ移動できます。Aux 1–6 も3つのペア単位で LF／SF ソースを選択でき、Cue A／Cue B は個別に切り替えられます。ルーティングマトリクスは通常 SF 経路を受け、ルーティングセクションの LF を使用すると LF 経路へ切り替わります。

通常のトラッキング構成では、EQ セクションを SF 経路に配置すると通常の録音経路に EQ が適用されます。LF 経路の EQ は monitored／ミックス経路に作用します。LF 経路自体を録音バスへルーティング、またはステレオ Mix 出力から録音する場合、その信号には LF-経路 EQ も含まれます。

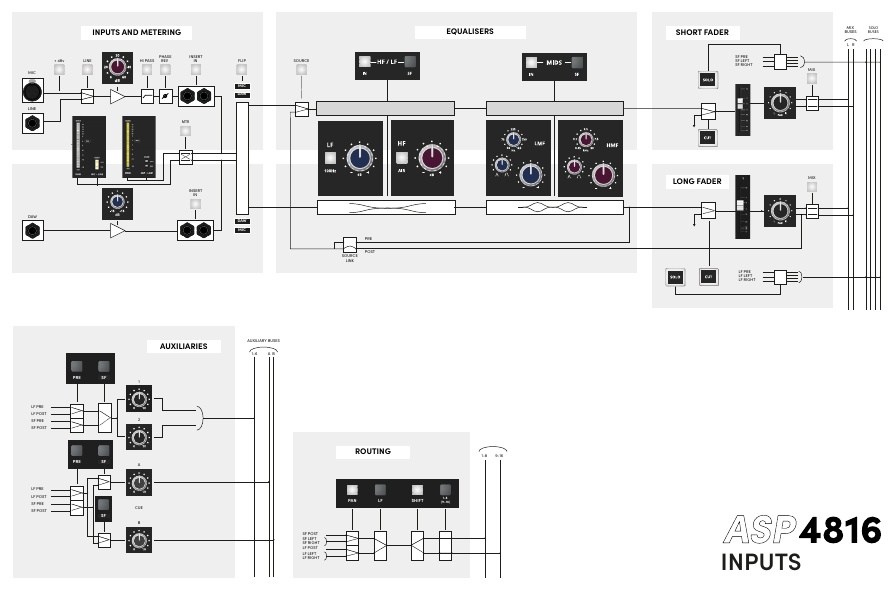

ASP4816-SE channel signal-flow diagram showing LF and SF paths

メータリング​

デフォルトでは 20-セグメント チャンネルメーターが DAW 入力、3-セグメント メーターが Mic/Line 入力を表示します。MTR を押すと2つのメーターソースが入れ替わります。

ASP4816-SE メーターはピーク読取り式で、dBu scale を使用します。

  • 0 VU = +4 dBu
  • 接続するコンバーターが +18 dBu = デジタルフルスケールとなるようアラインメントされている場合、+18 dBu = 0 dBFS
  • このコンバーターアラインメントでは 0 VU はおよそ −14 dBFS に対応し、14 dB のデジタルヘッドルームを確保します

コンソール自体は +18 dBu を超えるアナログ信号レベルを通過できます。+18 dBu はコンソールのアナログ最大レベルではなくデジタルアラインメントリファレンスです。

メーターは以下に用意されています。

  • Main ステレオ出力 — 30 セグメント
  • Line 入力 17–24／サブグループ出力 — 20 セグメント
  • DAW 入力 — 20 セグメント
  • Mic/Line 入力 — 3 セグメント

Typical hybrid 信号フロー​

Typical setup:

Microphones / ラインソース → ASP4816-SE → 録音-バス出力 → A/D conversion / オーディオインターフェース → DAW → D/A conversion / オーディオインターフェース → ASP4816-SE DAW 入力

チャンネルインサートは外部プロセッシングへ信号を送り、Control Room 出力はモニターシステム、Foldback 出力は通常外部ヘッドホンアンプ／分配システムを送ります。
