ブロックダイアグラム
以下の図は ASP4816-SE の主要な信号経路/ルーティング relationships を示します。

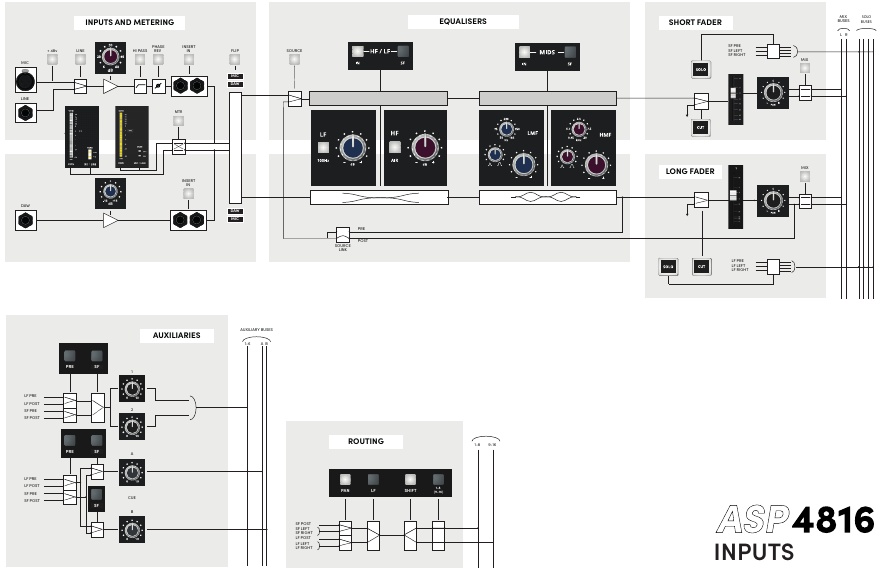

チャンネル入力信号フロー

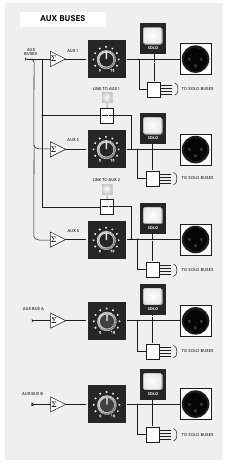

Aux/Cue マスター信号フロー
ソース図は Aux 1/3/5 側のリンク構成を示しています。Aux 2/4/6 は対応する対称構成で動作し、Aux 4 / Aux 6 は Aux 2 へリンクします。
Oscillator 信号フロー

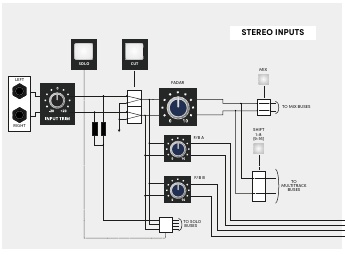

ステレオ入力信号フロー

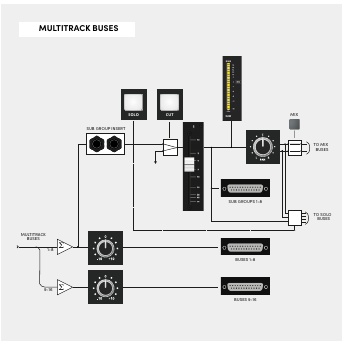

録音バス/サブグループ信号フロー

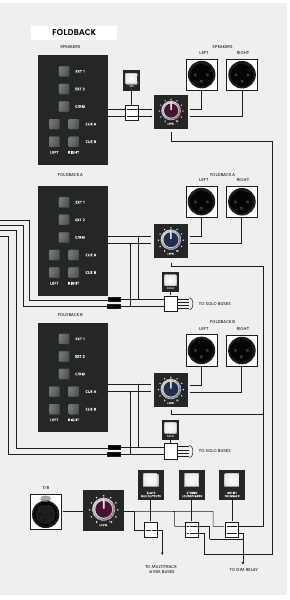

スタジオ/Foldback 信号フロー
Mix バスの処理順序
各コントロールセクションの記載に基づく、ステレオ Mix の処理順序は次のとおりです。
ステレオ Mix バス → Mix Insert → 内蔵 VCA バスコンプレッサー → Master Fader/Mix 出力
連携 Port 信号 map
| チャンネル | 機能 |
|---|---|
| 1 | Control Room 出力左 |
| 2 | Control Room 出力右 |
| 3 | ガイド Track 出力左 |
| 4 | ガイド Track 出力右 |
| 5 | リモート DIM DC |
| 6 | リモート SOLO DC |
| 7 | Not used |
| 8 | Not used |
