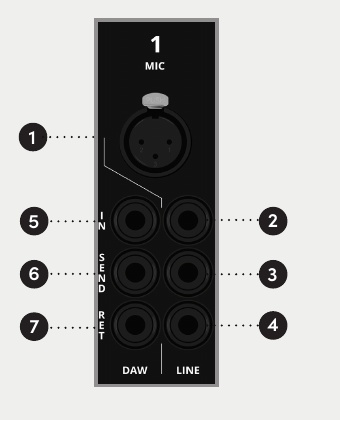

入力接続

No.	端子	機能
1	Microphone Input	マイクなどの低レベル信号源を接続する XLR 入力
2	Line Input	MIC/LINE で選択する TRS ラインレベル入力
3	Mic/Line Insert Send	常時出力される Mic/Line インサートセンド。追加出力としても使用可能
4	Mic/Line Insert Return	外部プロセッサーからのリターン。使用するには Mic/Line INSERT IN を有効にします
5	DAW Input	DAW インターフェース／コンバーターのアナログ出力を接続するための TRS ラインレベル入力
6	DAW Insert Send	常時出力される DAW インサートセンド。追加出力としても使用可能
7	DAW Insert Return	外部プロセッサーからのリターン。使用するには DAW INSERT IN を有効にします

注記

FLIP を使用しても、物理的なインサート接続は入れ替わりません。 Mic/Line インサート端子には常に Mic/Line ソースが、DAW インサート端子には常に DAW ソースが送られます。
