マスター／サブグループメータリング

マスターメーター

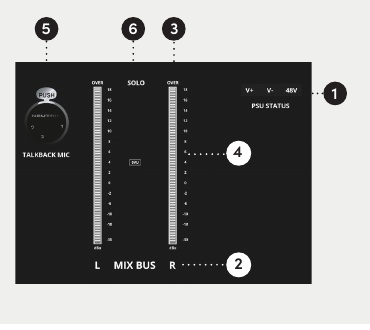

Main 左／右メーターはピーク読取り式です。

メーターポイント	レベル	意味
0 VU	+4 dBu	公称アナログ基準レベル
デジタル基準	+18 dBu	接続したコンバーターを +18 dBu = 0 dBFS に調整している場合の 0 dBFS
OVER	+20 dBu	高レベル表示

+18 dBu のポイントは デジタルのアラインメント基準であり、コンソールの最大アナログ出力レベルではありません。Mix 出力の最大出力レベルは、2 kΩ 負荷に対して >+26 dBu と仕様されています。

メーターブリッジには +18 V、−18 V、+48 V の PSU 状態インジケーター、Talkback Mic コネクター、コンソールで Solo が有効なときに点灯する SOLO インジケーターもあります。

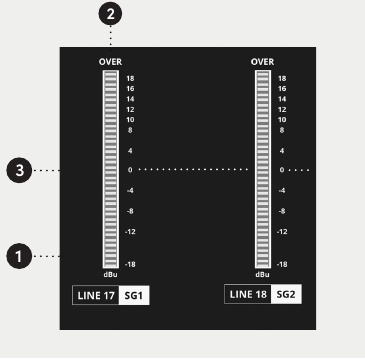

Subgroup／Line Input 17–24 経路用に、同一仕様のピーク読取り式メーターを 8 基備えています。バス 1–8 は対応するサブグループ経路に送られ、インサートリターンを Line Inputs 17–24 として使用する場合にも同じコントロールとメーターを使用します。

サブグループメーターも同じ基準ポイントを使用します。0 VU = +4 dBu、コンバーターがそのアラインメントを使用する場合は +18 dBu = 0 dBFS、OVER = +20 dBu です。
