Master 与 Subgroup 电平显示

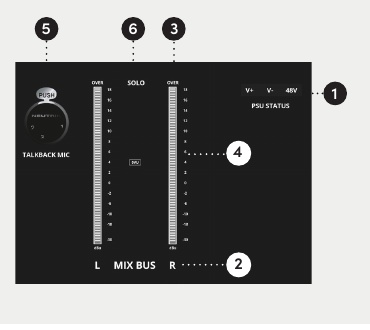

Master 电平表

Main Left 和 Right 电平表采用峰值读数。

电平表点位	电平	含义
0 VU	+4 dBu	标称模拟参考
数字参考	+18 dBu	当所连接转换器校准为 +18 dBu = 0 dBFS 时对应 0 dBFS
OVER	+20 dBu	高电平指示

+18 dBu 点是数字校准参考，并非调音台最大模拟输出电平。Mix 输出在 2 kΩ 负载下的最大输出规格为 >+26 dBu。

电平表桥还提供 +18 V、−18 V 和 +48 V PSU 状态指示灯、Talkback Mic 接口，以及一个 SOLO 指示灯；当调音台中任何 Solo 激活时，该指示灯会亮起。

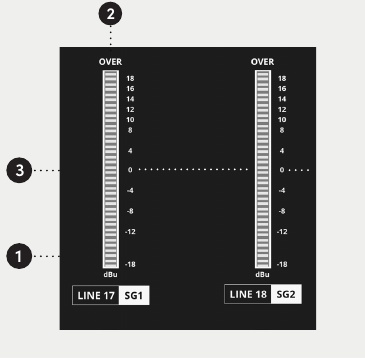

Subgroup / Line Input 17–24 电平表

Subgroup / Line Input 17–24 路径配有八个相同的峰值电平表。总线 1–8 会送入对应的 Subgroup 路径；当 Insert Return 改作 Line Inputs 17–24 使用时，也使用相同的控制和电平表。

Subgroup 电平表采用相同参考点：0 VU = +4 dBu、当转换器使用该校准时 +18 dBu = 0 dBFS，以及 OVER = +20 dBu。
