मास्टर और Subgroup मीटरिंग

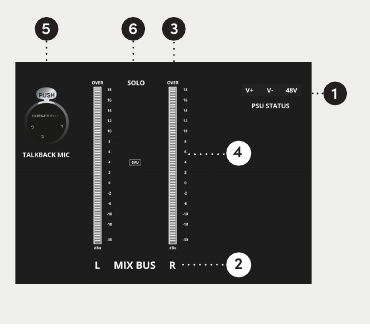

मास्टर meters
Main लेफ्ट और राइट मीटर्स peak-reading हैं।
| Meter point | Level | अर्थ |
|---|---|---|
| 0 VU | +4 dBu | Nominal analogue reference |
| Digital reference | +18 dBu | जब कनेक्टेड converter +18 dBu = 0 dBFS के अनुसार aligned हो, तब 0 dBFS |
| OVER | +20 dBu | High-level meter indication |
+18 dBu point एक digital alignment reference है, कंसोल का maximum एनालॉग आउटपुट लेवल नहीं। मिक्स आउटपुट को 2 kΩ में >+26 dBu maximum आउटपुट के लिए specified किया गया है।
मीटर bridge में +18 V, −18 V और +48 V PSU status indicators, Talkback Mic कनेक्टर और एक SOLO इंडिकेटर भी होता है, जो किसी भी कंसोल solo के सक्रिय होने पर illuminate होता है।

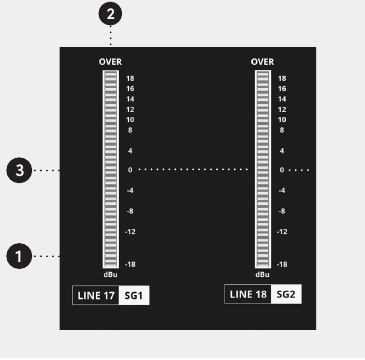

Subgroup / लाइन इनपुट 17–24 meters
सबग्रुप / लाइन इनपुट 17–24 पाथ्स के लिए आठ identical peak-reading मीटर्स दिए गए हैं। बसें 1–8 संबंधित सबग्रुप पाथ्स को फ़ीड करते हैं, और जब इन्सर्ट रिटर्न्स को लाइन इनपुट्स 17–24 के रूप में repurpose किया जाता है, तब वही कंट्रोल्स/मीटर्स उपयोग होते हैं।
सबग्रुप मीटर्स वही रेफ़रेंस points उपयोग करते हैं: 0 VU = +4 dBu, जब converter उस alignment का उपयोग करे तब +18 dBu = 0 dBFS, और OVER = +20 dBu।
