कंसोल Layout, Architecture और मीटरिंग

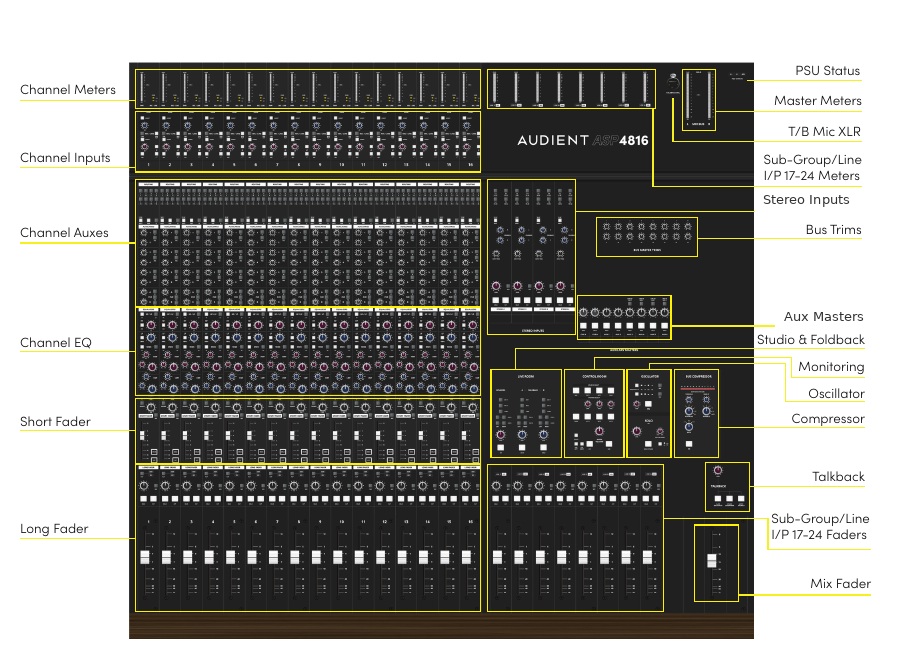

कंसोल layout

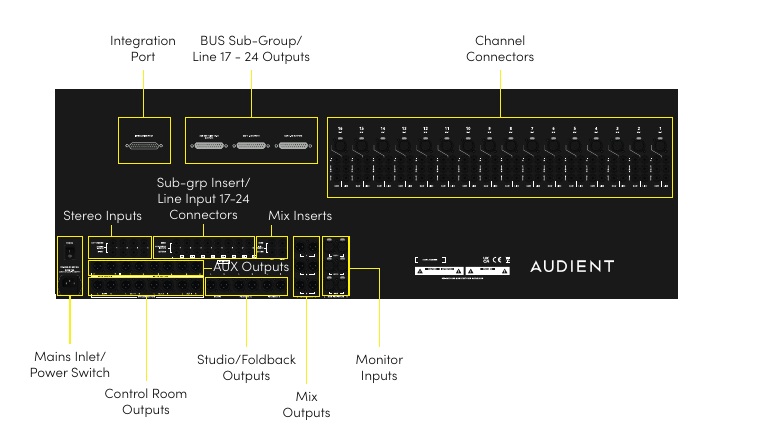

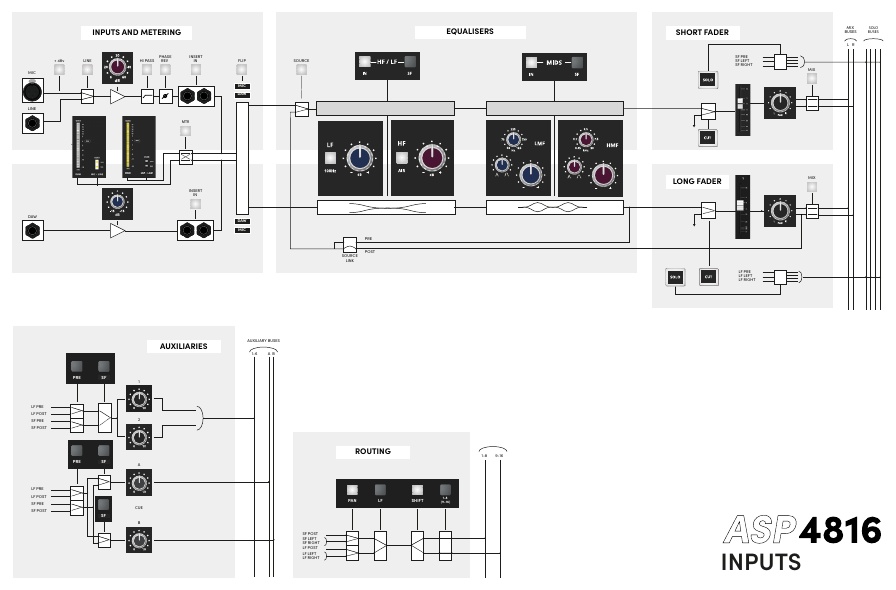

इन-लाइन architecture
ASP4816-SE के प्रत्येक फिजिकल चैनल strip में दो सिग्नल पाथ्स होते हैं:
- SF — Short Fader path
- LF — Long Fader path
ASP4816-SE पर हल्के रंग वाले control-surface areas और हल्के path-selection switches SF path से जुड़े होते हैं, जबकि गहरे रंग वाले areas LF path से जुड़े होते हैं।
Defaults सोर्स assignment
| FLIP | SF path | LF path |
|---|---|---|
| Released / normal | Mic/Line | DAW |
| Pressed | DAW | Mic/Line |
FLIP स्विच Mic/Line और DAW सोर्सेज़ को दोनों पाथ्स के बीच स्वैप करता है। Backlit सोर्स इंडिकेटर्स प्रत्येक पाथ के सक्रिय सोर्स को दिखाते हैं।
Path assignment
HF/LF और MIDS EQ सेक्शन्स में से प्रत्येक को उनके SF स्विचेज़ की मदद से LF पाथ से SF पाथ में ले जाया जा सकता है। Aux 1–6 को भी तीन पेयर में LF या SF से सोर्स किया जा सकता है, जबकि Cue A और Cue B को अलग-अलग स्विच किया जा सकता है। रूटिंग matrix सामान्यतः SF पाथ प्राप्त करता है और रूटिंग सेक्शन में LF का उपयोग करके इसे LF पाथ पर स्विच किया जा सकता है।
नॉर्मल कॉन्फ़िगरेशन में ट्रैकिंग करते समय, किसी EQ सेक्शन को SF पाथ में रखने से वह EQ नॉर्मल रिकॉर्ड पाथ पर लागू होता है। LF पाथ में EQ monitored/मिक्स पाथ को प्रभावित करता है। यदि LF पाथ को बाद में किसी रिकॉर्ड बस पर रूट किया जाता है या स्टीरियो मिक्स आउटपुट से रिकॉर्ड किया जाता है, तो उस routed सिग्नल में LF-पाथ EQ शामिल होगा।
मीटरिंग
डिफ़ॉल्ट रूप से, 20-segment चैनल मीटर DAW इनपुट दिखाता है और 3-segment मीटर Mic/Line इनपुट दिखाता है। दोनों मीटर सोर्सेज़ को स्वैप करने के लिए MTR दबाएँ।
ASP4816-SE मीटर्स peak-reading हैं और dBu scale का उपयोग करते हैं।
- 0 VU = +4 dBu
- +18 dBu = 0 dBFS जब कनेक्टेड converter इस तरह अलाइन हो कि +18 dBu डिजिटल full scale के बराबर हो
- इस converter alignment के साथ, 0 VU लगभग −14 dBFS के बराबर होता है, जिससे 14 dB डिजिटल headroom मिलता है
कंसोल स्वयं +18 dBu से ऊपर एनालॉग सिग्नल लेवल्स pass कर सकता है; +18 dBu कंसोल का maximum एनालॉग लेवल नहीं, बल्कि डिजिटल alignment रेफ़रेंस है।
मीटर्स इनके लिए दिए गए हैं:
- Main स्टीरियो आउटपुट — 30 segments
- लाइन इनपुट्स 17–24 / सबग्रुप आउटपुट्स — 20 segments
- DAW इनपुट्स — 20 segments
- Mic/Line इनपुट्स — 3 segments
सामान्य hybrid signal flow
एक typical सेटअप इस प्रकार है:
Microphones / line सोर्सेज़ → ASP4816-SE → record-bus outputs → A/D conversion / audio interface → DAW → D/A conversion / audio interface → ASP4816-SE DAW inputs
चैनल इन्सर्ट्स एक्सटर्नल प्रोसेसिंग को फ़ीड कर सकते हैं, कंट्रोल रूम आउटपुट्स मॉनिटर सिस्टम को फ़ीड करते हैं, और Foldback आउटपुट्स सामान्यतः एक्सटर्नल हेडफ़ोन amplifier या distribution सिस्टम को फ़ीड करते हैं।
