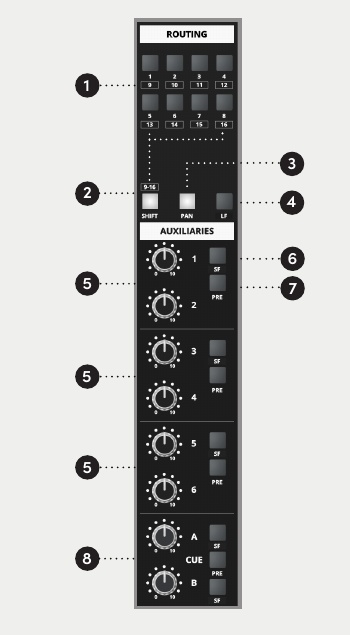

रूटिंग और ऑक्ज़िलरी

रूटिंग सेक्शन सामान्यतः SF पाथ से सिग्नल लेता है और उसे 16 रिकॉर्ड बसें पर असाइन करता है। बसें 1–8 संबंधित आठ सबग्रुप पाथ्स को भी फ़ीड करते हैं।

रिकॉर्ड बस रूटिंग

Control	Function
Routing buttons	Buses 1–8 select करते हैं; buses 1–8 Subgroups 1–8 को भी feed करते हैं
SHIFT	Routing buttons को buses 9–16 पर बदलता है
PAN	Selected odd/even bus pairs में panning की अनुमति देता है
LF	Routing matrix को normal SF path के बजाय LF path से feed करता है

LF और PAN engage होने पर पोस्ट-फेडर, post-pan LF सिग्नल को चुना हुआ odd/even रिकॉर्ड-बस पेयर में distribute किया जा सकता है।

Aux और Cue sends

ASP4816-SE कुल आठ send outputs देता है: छह Aux sends (1–6) और दो Cue sends (A और B)।

Aux 1–6 तीन पेयर में व्यवस्थित हैं: 1/2, 3/4 और 5/6। प्रत्येक पेयर को LF या SF पाथ में से किसी एक से सोर्स किया जा सकता है और pre- या पोस्ट-फेडर सिलेक्ट किया जा सकता है।

Control	Function
LEVEL	Channel send level set करता है
SF	संबंधित Aux pair के लिए SF path select करता है, या Cue A/B के लिए individually
PRE	संबंधित send के लिए pre-fader operation select करता है
Cue A/B	Dedicated cue sends, मुख्य रूप से artist foldback के लिए intended

आवश्यक होने पर Cue A और Cue B को additional effects सेंड्स के रूप में भी उपयोग किया जा सकता है।
