Oscillator, Solo और Compressor

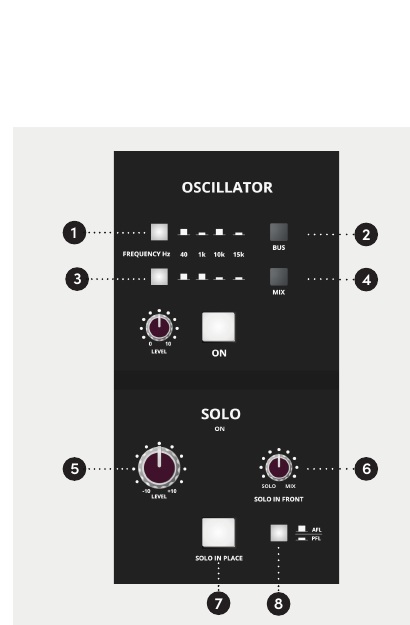

Oscillator
Built-in oscillator सिस्टम alignment और सिग्नल-पाथ checking के लिए रेफ़रेंस tones देता है।
| Control | Function |
|---|---|
| Frequency | 40 Hz, 1 kHz, 10 kHz या 15 kHz select करता है |
| BUS | Oscillator को record buses 1–16 पर route करता है |
| MIX | Oscillator को stereo Mix bus पर route करता है |
| LEVEL | Oscillator level adjust करता है |
| ON | Oscillator enable करता है |
caution
नॉर्मल ऑपरेशन के दौरान सुनिश्चित करें कि oscillator OFF हो।
Solo
- PFL — Pre-Fade Listen: प्री-फेडर सिग्नल को audition करता है।
- AFL — After-Fade Listen: पोस्ट-फेडर, post-pan सिग्नल को audition करता है।
- SOLO IN FRONT: solo सिग्नल और स्टीरियो मिक्स के बीच बैलेंस एडजस्ट करता है।
- SIP — Solo in Place: solo किए गए चैनल(s) का post-pan सिग्नल स्टीरियो मिक्स आउटपुट पर रखता है और अन्य मिक्स सिग्नल्स को mute करता है। SIP सक्रिय होने पर PFL/AFL selector का कोई प्रभाव नहीं होता।
- SOLO ON: जब भी कोई कंसोल solo सक्रिय हो, illuminate होता है।
Solo in Place stereo Mix output को प्रभावित करता है
यदि ASP4816-SE स्टीरियो मिक्स आउटपुट रिकॉर्ड किया जा रहा है, तो SIP का उपयोग उस रिकॉर्डिंग में capture होगा। स्टीरियो मिक्स को रिकॉर्ड या print करते समय SIP का उपयोग न करें, जब तक यह behaviour जानबूझकर न चाहिए।

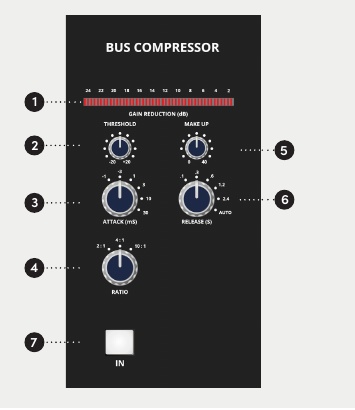

स्टीरियो VCA bus compressor
Onboard स्टीरियो बस compressor Mix Insert के बाद और Master Fader से पहले positioned है।
| Parameter | Range / settings |
|---|---|
| Gain-reduction meter | 12 segments |
| Threshold | −20 to +20 dBu |
| Attack | 0.1, 0.3, 1, 3, 10, 30 ms |
| Ratio | 2:1, 4:1, 10:1 |
| Makeup Gain | 0–40 dB |
| Release | 0.1, 0.3, 0.6, 1.2, 2.4 s, Auto |
| IN | Compressor को stereo Mix path में insert करता है |
अधिक मजबूत peak कंट्रोल के लिए 10:1 जैसा higher ratio चुनें और threshold इस तरह सेट करें कि compression मुख्य रूप से आवश्यक peaks पर काम करे। लागू प्रोसेसिंग की मात्रा मॉनिटर करने के लिए गेन रिडक्शन मीटर का उपयोग करें।
