Fader Paths, Flip और Pan

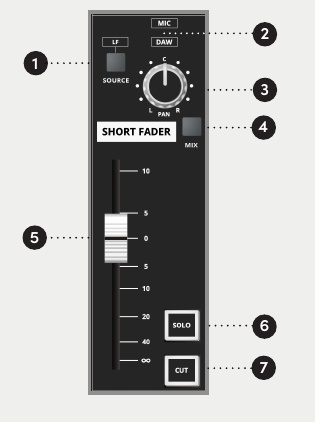

Short Fader (SF)

तीन backlit सोर्स इंडिकेटर्स दिखाते हैं कि SF पाथ को Mic/Line, DAW या LF में से कौन-सा सोर्स मिल रहा है।

Control	Function
SOURCE	Mic/Line या DAW को override करते हुए LF path को SF सोर्स के रूप में select करता है
PAN	SF signal को चुना हुआ odd/even record buses में position करता है
MIX	SF path को stereo Mix bus पर route करता है
Short Fader	SF level control करता है, unity से ऊपर +10 dB तक gain के साथ
SOLO	Selected solo mode का उपयोग करके SF path को audition करता है
CUT	SF path को mute करता है

डिफ़ॉल्ट रूप से, SOURCE LF सिग्नल को पोस्ट-फेडर point से लेता है। Internal हार्डवेयर link की मदद से इसे प्री-फेडर सोर्स में बदला जा सकता है। इस configuration को बदलने से पहले Audient Support से संपर्क करें।

सोर्स selection EQ से पहले होती है, इसलिए SF में मूव किए गए EQ सेक्शन्स LF से derived SF सिग्नल को प्रोसेस कर सकते हैं।

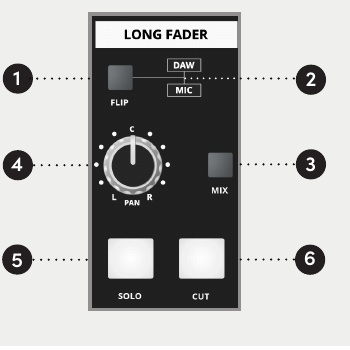

FLIP और LF pan

FLIP Mic/Line और DAW सोर्सेज़ को SF और LF पाथ्स के बीच स्वैप करता है। LF PAN कंट्रोल LF सिग्नल को स्टीरियो मिक्स बस में पोज़िशन करता है।

FLIP	SF path	LF path
Released	Mic/Line	DAW
Pressed	DAW	Mic/Line

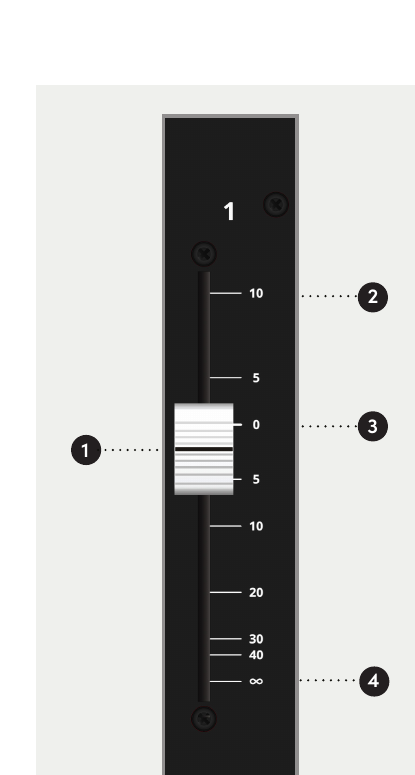

Long Fader (LF)

Long Fader LF पाथ को कंट्रोल करता है और मुख्य रूप से मॉनिटरिंग तथा फ़ाइनल मिक्स लेवल के लिए उपयोग किया जाता है।

स्थिति	Function
+10 dB	Maximum fader gain
0 dB	Unity gain / normal reference position
∞	Maximum attenuation

लेवल्स सेट करते समय Long Fader को 0 dB पर रखकर शुरुआत करें और आवश्यक ऑपरेटिंग लेवल स्थापित करने के लिए उचित upstream गेन या trim कंट्रोल एडजस्ट करें।
