페이더 경로, Flip 및 Pan

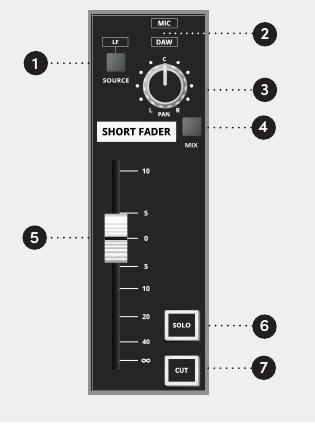

Short Fader (SF)

세 개의 백라이트 소스 표시기는 SF 경로가 Mic/Line, DAW 또는 LF 중 어느 신호를 받고 있는지 보여줍니다.

컨트롤	기능
SOURCE	LF 경로를 SF 소스로 선택하여 Mic/Line 또는 DAW를 대체합니다.
PAN	선택한 홀수/짝수 레코드 버스 사이에서 SF 신호의 위치를 조정합니다.
MIX	SF 경로를 스테레오 Mix 버스로 라우팅합니다.
Short Fader	SF 레벨을 조정하며 유니티보다 최대 +10 dB까지 게인을 제공합니다.
SOLO	선택된 솔로 모드를 사용해 SF 경로를 모니터링합니다.
CUT	SF 경로를 음소거합니다.

기본적으로 SOURCE는 LF 신호를 포스트 페이더 지점에서 가져옵니다. 내부 하드웨어 링크를 사용하면 프리 페이더 소스로 변경할 수 있습니다. 이 구성을 변경하기 전에 Audient Support에 문의하십시오.

SOURCE 선택 지점은 EQ보다 앞에 있으므로 SF로 이동한 EQ 섹션은 LF에서 파생된 SF 신호를 처리할 수 있습니다.

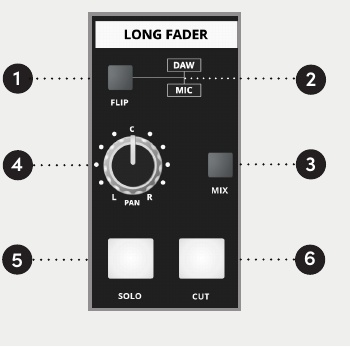

FLIP은 SF와 LF 경로 사이에서 Mic/Line 및 DAW 소스를 서로 바꿉니다. LF PAN 컨트롤은 스테레오 Mix 버스에서 LF 신호의 위치를 조정합니다.

FLIP	SF 경로	LF 경로
해제	Mic/Line	DAW
눌림	DAW	Mic/Line

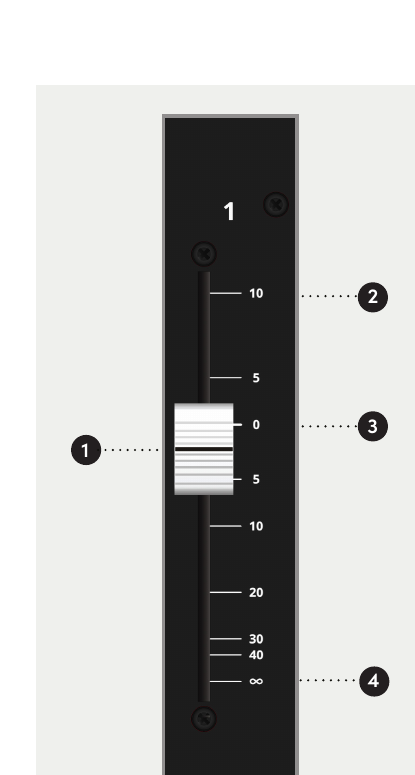

Long Fader는 LF 경로를 제어하며 주로 모니터링과 최종 믹스 레벨 조정에 사용됩니다.

레벨을 설정할 때는 Long Fader를 0 dB에 두고 적절한 상위 단계의 게인 또는 트림 컨트롤을 조정하여 필요한 동작 레벨을 설정하십시오.
