Studio, Foldback 및 Control Room

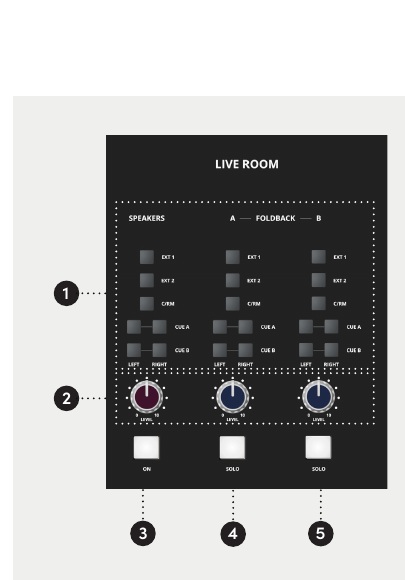

Studio 스피커 및 폴드백

Studio Speaker 출력과 두 Foldback 출력은 EXT 1, EXT 2, C/RM, Cue A 및 Cue B 중에서 소스를 선택할 수 있습니다.

Cue A와 Cue B는 좌우 채널에 독립적으로 할당할 수 있는 모노 버스입니다. 예를 들어 Cue A를 Left에, Cue B를 Right에 할당하면 스테레오 큐 믹스를 만들 수 있습니다.

컨트롤	기능
Source Select	Studio 또는 Foldback용으로 EXT 1, EXT 2, C/RM 및 Cue A/B를 선택합니다.
Studio Level	Studio Speaker 출력 레벨을 설정합니다.
Foldback A/B Level	각 Foldback 출력 레벨을 독립적으로 설정합니다.
Studio ON	Studio Speaker 출력을 활성화합니다.
Foldback A/B SOLO	선택한 Foldback 출력을 Control Room을 통해 모니터링합니다. 항상 AFL입니다.

노트

Studio와 Foldback 연결은 라인 레벨 출력입니다. Studio 출력에는 액티브 모니터 또는 적절한 스피커 앰프를 사용하고, Foldback에는 적절한 헤드폰 앰프/분배 시스템을 사용하십시오.

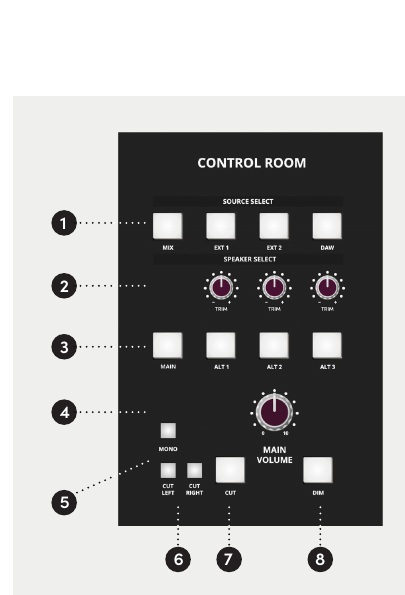

ASP4816-SE는 Main, Alt 1, Alt 2 및 Alt 3의 스테레오 Control Room 모니터 출력 4개를 제공합니다. 소스는 MIX, EXT 1, EXT 2 및 DAW입니다.

SE에서는 MAIN VOLUME이 Main과 모든 ALT 출력을 제어합니다. ALT 1–3에는 각각 레벨 매칭을 위한 TRIM 컨트롤이 있습니다.

컨트롤	기능
Source Select	MIX, EXT 1, EXT 2 또는 DAW를 선택합니다.
ALT 1–3 TRIM	각 대체 스피커 시스템의 레벨을 Main 기준 레벨에 맞춥니다.
Speaker Select	Main 또는 ALT 1–3을 선택합니다.
MAIN VOLUME	Main 및 ALT 출력의 마스터 모니터 레벨
MONO	호환성 확인을 위해 모니터 신호를 모노로 합칩니다.
CUT LEFT / RIGHT	좌측 또는 우측 모니터 채널을 각각 독립적으로 음소거합니다.
CUT	모니터 출력을 음소거합니다.
DIM	Control Room 모니터 레벨을 15 dB 낮춥니다.
