Stereo Inputs, Line Inputs 및 Subgroups

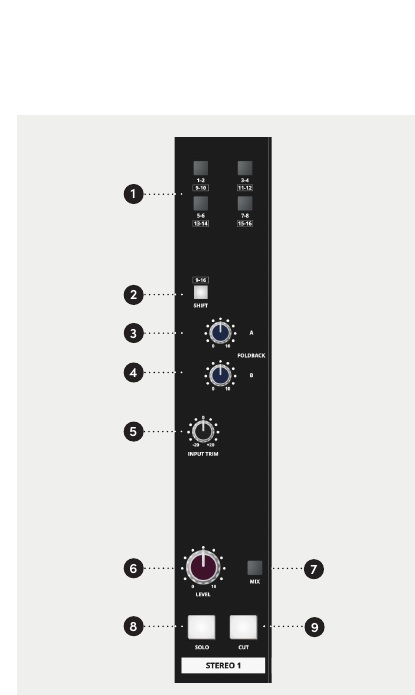

Stereo Inputs
ASP4816-SE는 4개의 스테레오 라인 레벨 리턴을 제공하며, 일반적으로 메인 채널 스트립을 사용하지 않고 이펙트 프로세서나 기타 스테레오 소스를 연결하는 데 사용합니다.
라우팅 스위치는 Stereo Input을 레코드 버스 쌍 1–2, 3–4, 5–6 또는 7–8에 할당합니다. SHIFT를 누르면 9–10, 11–12, 13–14 또는 15–16에 접근할 수 있습니다. 따라서 리턴된 이펙트 또는 기타 스테레오 소스를 녹음이나 바운싱을 위해 레코드 버스로 라우팅할 수 있습니다.
| 컨트롤 | 기능 |
|---|---|
| Routing | 레코드 버스 쌍을 선택합니다. |
| SHIFT | 라우팅을 버스 쌍 9–16으로 전환합니다. |
| F/B A / F/B B | 리턴 신호를 Foldback A 또는 B로 보냅니다. |
| INPUT TRIM | ±20 dB 입력 조정 |
| LEVEL | Stereo Input 레벨을 조정합니다. |
| MIX | 리턴 신호를 스테레오 Mix 버스로 라우팅합니다. |
| SOLO | 선택된 솔로 모드로 Stereo Input을 모니터링합니다. |
| CUT | Stereo Input을 음소거합니다. |

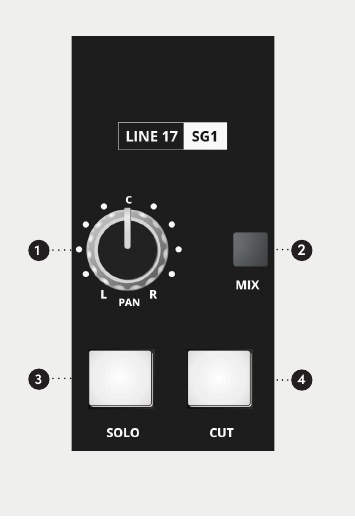

Subgroups 및 Line Inputs 17–24
버스 1–8은 대응하는 8개의 서브그룹 경로에도 신호를 보냅니다. 각 서브그룹에는 PAN, MIX, SOLO, CUT, 페이더 및 후면 패널 인서트가 제공됩니다.
서브그룹 인서트 리턴은 대신 Line Inputs 17–24로 사용할 수 있습니다. 이 추가 입력은 해당 서브그룹의 컨트롤과 미터를 공유합니다.
노트
서브그룹 Insert Return과 해당 Line Input 17–24는 동일한 물리적 연결입니다. 두 기능을 동시에 수행할 수 없습니다.

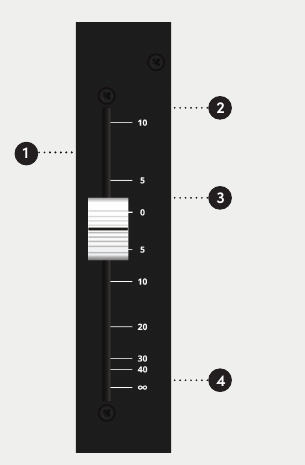

| 페이더 위치 | 기능 |
|---|---|
| +10 dB | 최대 페이더 게인 |
| 0 dB | 유니티 게인 / 기본 기준 위치 |
| ∞ | 최대 감쇠 |
