ステレオ入力、Line Input、サブグループ

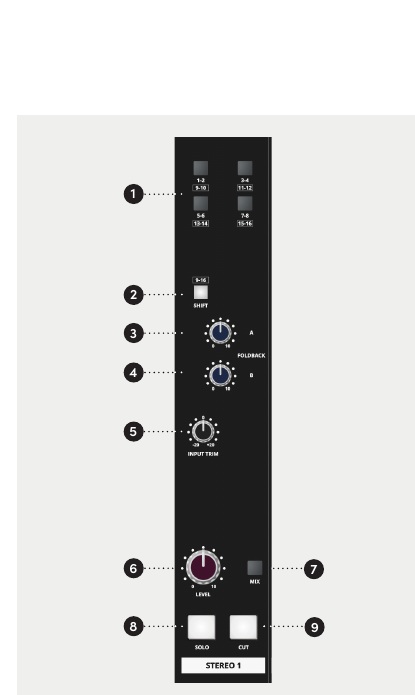

ステレオ入力
ASP4816-SE は 4 系統のステレオラインレベルリターンを備えています。メインチャンネルストリップを使用せずに、エフェクトプロセッサーやその他のステレオソースを戻す用途に適しています。
ルーティングスイッチで Stereo Input を録音バスペア 1–2、3–4、5–6、7–8 のいずれかへ割り当てます。SHIFT を押すと 9–10、11–12、13–14、15–16 にアクセスできます。そのため、エフェクトリターンやその他のステレオソースを録音バスへ送り、録音やバウンスに使用できます。
| コントロール | 機能 |
|---|---|
| ルーティング | 録音バスペアを選択します |
| SHIFT | ルーティングをバスペア 9–16 に切り替えます |
| F/B A／F/B B | リターンを Foldback A または B へ送ります |
| INPUT TRIM | ±20 dB の入力調整範囲 |
| LEVEL | Stereo Input のレベルを調整します |
| MIX | リターンをステレオ Mix バスへ送ります |
| SOLO | 選択中の Solo モードで Stereo Input を試聴します |
| CUT | Stereo Input をミュートします |

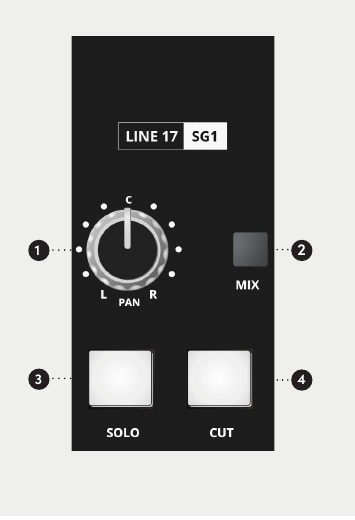

サブグループ／Line Inputs 17–24
バス 1–8 は、対応する 8 系統のサブグループ経路にも送られます。各サブグループには PAN、MIX、SOLO、CUT、フェーダー、リアパネルのインサートがあります。
サブグループのインサートリターンは、代わりに Line Inputs 17–24 として使用できます。この場合、追加入力は対応するサブグループのコントロールとメーターを共有します。
注記
サブグループの Insert Return と、対応する Line Input 17–24 は同じ物理端子を使用します。同時に両方の機能として使用することはできません。

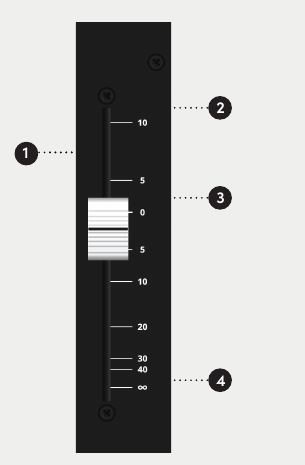

| フェーダー位置 | 機能 |
|---|---|
| +10 dB | 最大フェーダーゲイン |
| 0 dB | ユニティゲイン／通常の基準位置 |
| ∞ | 最大減衰 |
