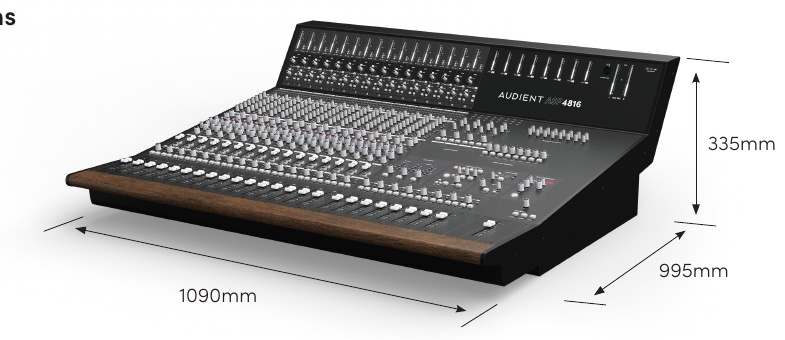

| 寸法 | 測定値 |
|---|
| 幅 | 1090 mm |
| 奥行き | 995 mm |
| 高さ | 335 mm |
周波数特性
| 信号経路 | 仕様 |
|---|
| Mic 入力から Mix 出力 | +0 dB / −0.3 dB、20 Hz–20 kHz @ ゲイン 6–40 dB |
| Line 入力から Mix 出力 | +0 dB / −0.3 dB、20 Hz–20 kHz @ ゲイン 0 dB |
+20 dB 出力時の THD およびノイズ
| 信号経路 | 仕様 |
|---|
| Mic XLR 入力から任意の出力 | < 0.005% at 1 kHz |
| Line 入力から任意の出力 | < 0.005% at 1 kHz |
| DAW / Tape 入力から任意の出力 | < 0.003% at 1 kHz |
ノイズ
| 測定条件 | 仕様 |
|---|
| Mic EIN、20 Hz–20 kHz、150 Ω ソース | < −127.5 dBu |
| バスノイズ、入力ルーティングなし | < −93 dBu |
| バスノイズ、36入力をルーティング | < −78 dBu |
1 kHz 時のクロストークおよびミュート減衰量
| 測定項目 | 仕様 |
|---|
| Short Fader Mute | > 90 dB |
| Long Fader Mute | > 90 dB |
| Mix Assign | > 90 dB |
| Bus Assign | > 90 dB |
マイク CMRR
| ゲイン設定 | 仕様 |
|---|
| 最小ゲイン | 70 dB |
| 最大ゲイン | 75 dB |
最大入力レベル
| 入力 | 最大レベル |
|---|
| Mic | 最小ゲイン時 > +21 dBu |
| Line | 最小ゲイン時 > +30 dBu |
| Insert Return | > +21 dBu |
2 kΩ 負荷時の最大出力
| 出力 | 最大レベル |
|---|
| Mix | > +26 dBu |
| Bus | > +26 dBu |
| Aux | > +26 dBu |
| Insert Send | > +20 dBu |
| Monitor / Studio / Foldback | > +20 dBu |
最新のリファレンスについては、Audient の ASP4816 SE/HE オーディオ仕様 を参照してください。
