スタジオ、Foldback、Control Room

スタジオスピーカー／フォールドバック​

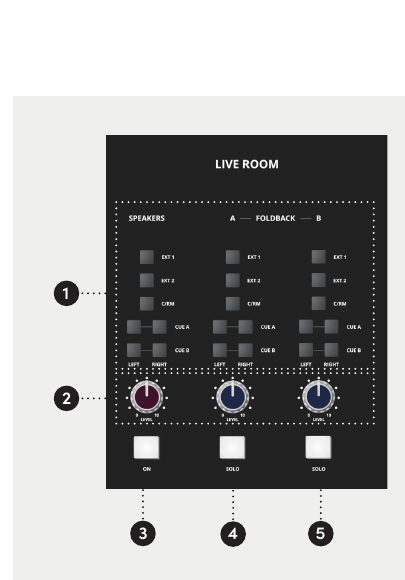

ASP4816-SE Studio Speaker and Foldback controls

スタジオスピーカー 出力／両方の Foldback 出力は EXT 1、EXT 2、C/RM、Cue A、Cue B からソースを選択できます。

Cue A／Cue B はモノラルバスで、左／右チャンネルへ個別にアサインできます。例えば Cue A to Left／Cue B to Right とするとステレオ Cue ミックスを作れます。

Control機能
ソース Selectスタジオ／Foldback 用に EXT 1、EXT 2、C/RM、Cue A/B を選択
スタジオレベルスタジオスピーカー 出力レベルを設定
Foldback A/B レベル各 Foldback 出力レベルを個別に設定
スタジオ ONスタジオスピーカー 出力を有効化
Foldback A/B SOLO選択した Foldback 出力を Control Room で試聴。常に AFL
注記

スタジオ／Foldback 接続は ラインレベル出力 です。スタジオ出力にはアクティブモニターまたは適切なスピーカーアンプ、Foldback には適切なヘッドホンアンプ／分配システムを使用してください。

Control Room モニタリング​

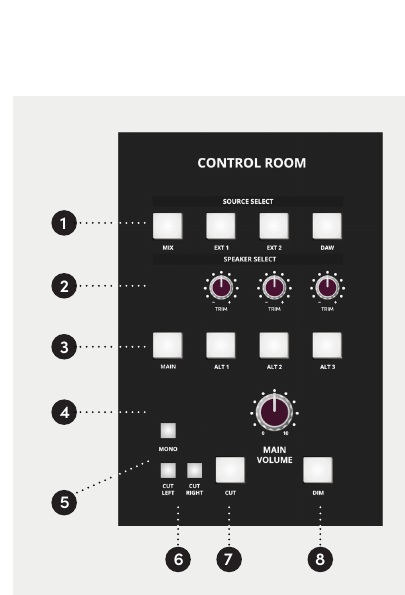

ASP4816-SE Control Room source, speaker, mono, cut and dim controls

ASP4816-SE は4系統のステレオコントロールルームモニター出力、Main、Alt 1、Alt 2、Alt 3 を備えています。ソースは MIX、EXT 1、EXT 2、DAW です。

SE では MAIN VOLUME が Main / すべての ALT 出力を操作します。ALT 1–3 にはレベル matching 用の TRIM コントロールがあります。

Control機能
ソース SelectMIX、EXT 1、EXT 2、DAW を選択
ALT 1–3 TRIM各 alternate スピーカー システムを Main リファレンスレベルに合わせる
スピーカー SelectMain または ALT 1–3 を選択
MAIN VOLUMEMain／ALT 出力のマスターモニターレベル
MONO互換性確認用にモニター信号をモノラルへ合成
CUT LEFT／RIGHT左／右モニターチャンネルを個別ミュート
CUTMonitor 出力をミュート
DIMコントロールルームのモニターレベルを 15 dB 下げる
