Studio、Foldback 与 Control Room

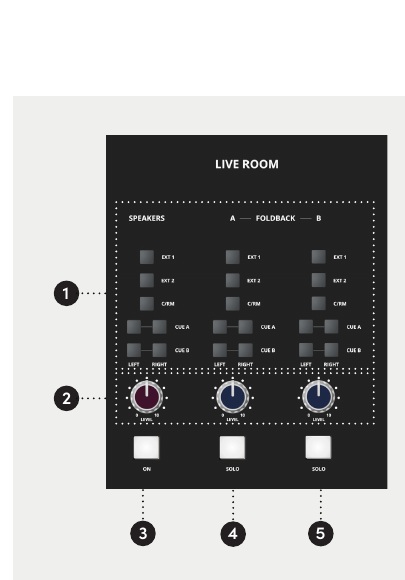

Studio Speaker 与 Foldback

Studio Speaker 输出和两个 Foldback 输出都可从 EXT 1、EXT 2、C/RM、Cue A 和 Cue B 中选择信号源。

Cue A 和 Cue B 是单声道总线，可分别分配到左、右声道。例如，将 Cue A 分配到 Left、Cue B 分配到 Right 即可创建立体声 Cue 混音。

控制	功能
Source Select	为 Studio 或 Foldback 选择 EXT 1、EXT 2、C/RM 和 Cue A/B
Studio Level	设置 Studio Speaker 输出电平
Foldback A/B Level	分别设置各 Foldback 输出电平
Studio ON	启用 Studio Speaker 输出
Foldback A/B SOLO	通过 Control Room 监听所选 Foldback 输出；始终为 AFL

备注

Studio 和 Foldback 接口均为线路电平输出。Studio 输出请连接有源监听音箱或合适的扬声器放大器；Foldback 请连接合适的耳机放大器/分配系统。

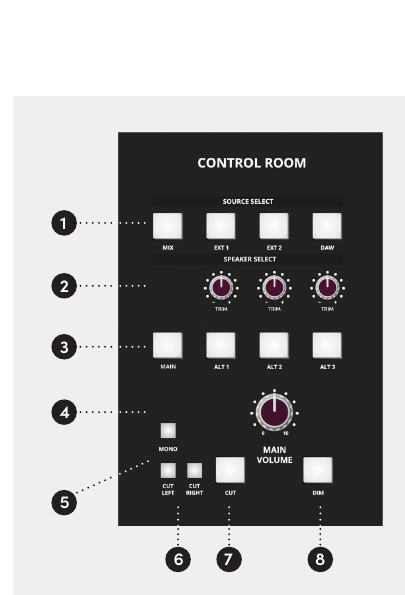

Control Room 监听

ASP4816-SE 提供四组立体声 Control Room 监听输出：Main、Alt 1、Alt 2 和 Alt 3。可选信号源为 MIX、EXT 1、EXT 2 和 DAW。

在 SE 上，MAIN VOLUME 同时控制 Main 和所有 ALT 输出。ALT 1–3 各自配有 TRIM 控制，用于电平匹配。

控制	功能
Source Select	选择 MIX、EXT 1、EXT 2 或 DAW
ALT 1–3 TRIM	将每套备用扬声器系统匹配到 Main 参考电平
Speaker Select	选择 Main 或 ALT 1–3
MAIN VOLUME	Main 和 ALT 输出的主监听电平
MONO	将监听信号合并为单声道，用于兼容性检查
CUT LEFT / RIGHT	分别静音左或右监听声道
CUT	静音监听输出
DIM	将 Control Room 监听电平降低 15 dB
