Studio, फोल्डबैक और कंट्रोल Room

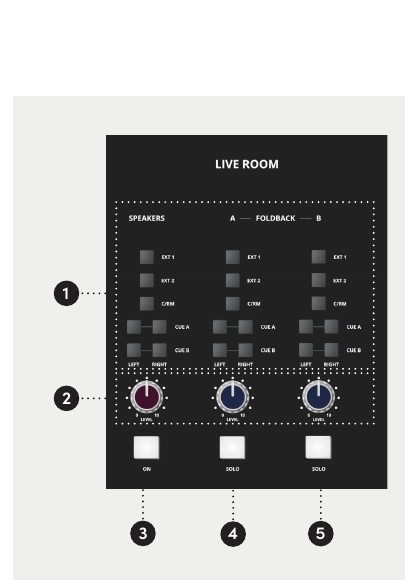

Studio speakers और फोल्डबैक
Studio स्पीकर आउटपुट और दोनों Foldback आउटपुट्स EXT 1, EXT 2, C/RM, Cue A और Cue B में से सोर्स सिलेक्ट कर सकते हैं।
Cue A और Cue B mono बसें हैं जिन्हें लेफ्ट और राइट चैनल्स पर स्वतंत्र रूप से असाइन किया जा सकता है। उदाहरण के लिए, Cue A को Left और Cue B को Right असाइन करने से स्टीरियो cue मिक्स बनता है।
| Control | Function |
|---|---|
| Source Select | Studio या Foldback के लिए EXT 1, EXT 2, C/RM और Cue A/B select करता है |
| Studio Level | Studio Speaker output level set करता है |
| Foldback A/B Level | प्रत्येक Foldback output level independently set करता है |
| Studio ON | Studio Speaker output enable करता है |
| Foldback A/B SOLO | Selected Foldback output को Control Room के माध्यम से audition करता है; हमेशा AFL |
Studio और Foldback कनेक्शन्स line-level outputs हैं। Studio आउटपुट के लिए सक्रिय monitors या उपयुक्त loudspeaker amplifier और Foldback के लिए appropriate हेडफ़ोन amplifier/distribution सिस्टम का उपयोग करें।

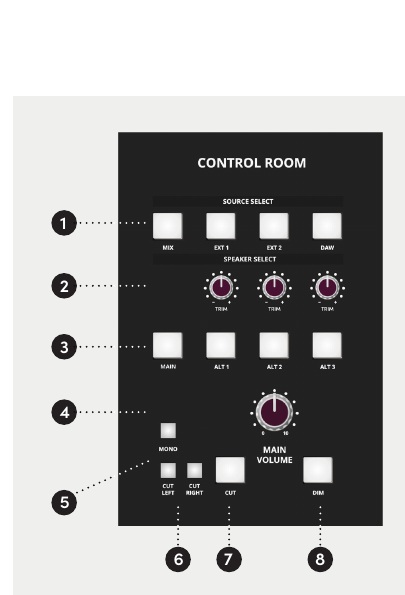

कंट्रोल Room मॉनिटरिंग
ASP4816-SE चार स्टीरियो कंट्रोल-रूम मॉनिटर आउटपुट्स देता है: Main, Alt 1, Alt 2 और Alt 3। सोर्सेज़ हैं MIX, EXT 1, EXT 2 और DAW।
SE पर MAIN VOLUME Main और सभी ALT outputs को control करता है। ALT 1–3 में लेवल matching के लिए प्रत्येक का अपना TRIM कंट्रोल है।
| Control | Function |
|---|---|
| Source Select | MIX, EXT 1, EXT 2 या DAW select करता है |
| ALT 1–3 TRIM | प्रत्येक alternate speaker system को Main reference level से match करता है |
| Speaker Select | Main या ALT 1–3 select करता है |
| MAIN VOLUME | Main और ALT outputs के लिए master monitor level |
| MONO | Compatibility checking के लिए monitor signal को mono में sum करता है |
| CUT LEFT / RIGHT | Left या right monitor channel को independently mute करता है |
| CUT | Monitor output को mute करता है |
| DIM | Control-room monitor level को 15 dB कम करता है |
