Talkback, Aux Masters, Bus Masters और मास्टर Fader

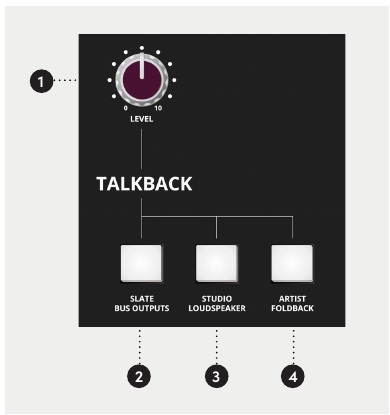

Talkback
Talkback Mic इनपुट डिफ़ॉल्ट रूप से 48 V phantom power देता है, जिससे condenser माइक्रोफ़ोन्स का उपयोग किया जा सकता है। Phantom पावर को इंटरनल हार्डवेयर link से डिसेबल किया जा सकता है; इस कॉन्फ़िगरेशन को बदलने से पहले Audient सपोर्ट से संपर्क करें।
| Control | Function |
|---|---|
| LEVEL | Talkback level set करता है |
| SLATE BUS OUTPUTS | Talkback को record-bus outputs पर route करता है |
| STUDIO LOUDSPEAKER | Talkback को Studio output पर route करता है |
| ARTIST FOLDBACK | Talkback को दोनों Foldback outputs पर route करता है |
Studio Loudspeaker (SLS) और Artist Foldback (FB) talkback फ़ंक्शन्स को रियर-पैनल footswitch कनेक्शन्स से भी कंट्रोल किया जा सकता है, इसके लिए active होने पर Tip को Ground से short करने वाला latching footswitch उपयोग करें।
Talkback destination activate करने पर कंट्रोल रूम मॉनिटरिंग ऑटोमैटिक रूप से dim होती है। यह ऑटोमैटिक DIM कंट्रोल-रूम मॉनिटर लेवल को प्रभावित करता है; चुना हुआ Talkback destination आउटपुट को कम नहीं करता।

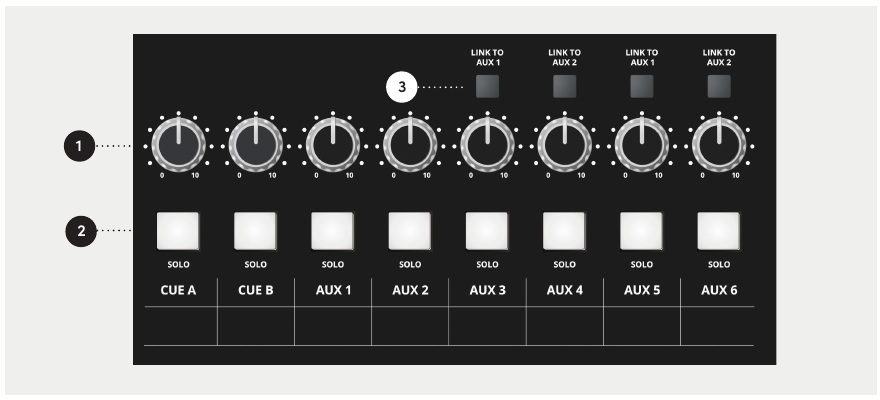

Aux Masters
प्रत्येक Aux बस में overall मास्टर लेवल और AFL solo होता है। LINK अलग LF/SF-derived Aux मिक्सेस को common आउटपुट में combine करने देता है।
| Linked bus | Resulting master/output |
|---|---|
| Aux 3 → Aux 1 | Aux 1 |
| Aux 5 → Aux 1 | Aux 1 |
| Aux 4 → Aux 2 | Aux 2 |
| Aux 6 → Aux 2 | Aux 2 |

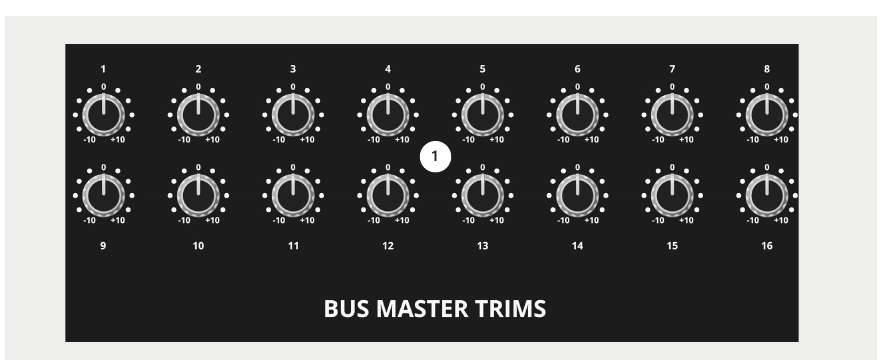

Bus मास्टर Trim
16 रिकॉर्ड-बस आउटपुट्स में से प्रत्येक में संबंधित बस-आउटपुट लेवल सेट करने के लिए फ़ाइनल ±10 dB बस मास्टर Trim होता है।

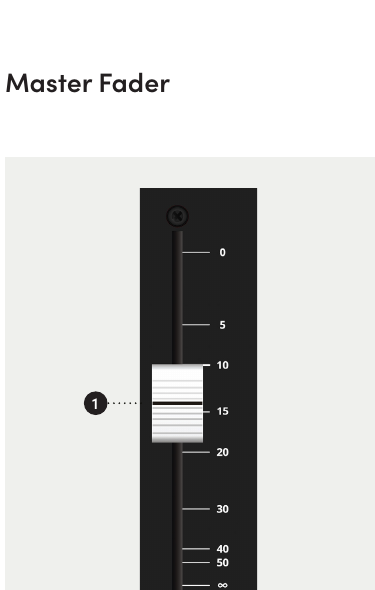

मास्टर Fader
मास्टर फेडर स्टीरियो मिक्स आउटपुट को कंट्रोल करता है। इसकी टॉप पोज़िशन 0 dB (unity gain) है, और इस point के नीचे attenuation होता है।
नॉर्मल ऑपरेशन में जहाँ practical हो मास्टर फेडर को 0 dB पर रखें। यदि desired आउटपुट लेवल पाने के लिए substantial attenuation चाहिए, तो इसके बजाय स्टीरियो मिक्स बस को फ़ीड करने वाले लेवल्स कम करें।
