Talkback, Aux Masters, Bus Masters und Master Fader

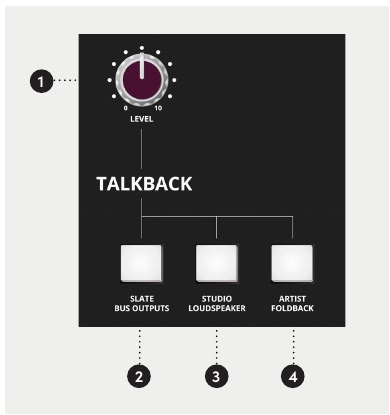

Talkback
Der Talkback-Mic-Eingang stellt standardmäßig 48-V-Phantomspeisung bereit und ermöglicht so die Verwendung von Kondensatormikrofonen. Die Phantomspeisung kann über einen internen Hardware-Link deaktiviert werden; wenden Sie sich an den Audient Support, bevor Sie diese Konfiguration ändern.
| Steuerung | Funktion |
|---|---|
| LEVEL | Stellt den Talkback-Pegel ein |
| SLATE BUS OUTPUTS | Routet Talkback zu den Record-Bus-Ausgängen |
| STUDIO LOUDSPEAKER | Routet Talkback zum Studio-Ausgang |
| ARTIST FOLDBACK | Routet Talkback zu beiden Foldback-Ausgängen |
Die Talkback-Funktionen Studio Loudspeaker (SLS) und Artist Foldback (FB) können auch über die Fußschalteranschlüsse auf der Rückseite gesteuert werden. Verwenden Sie dazu einen rastenden Fußschalter, der bei Aktivierung Tip mit Masse kurzschließt.
Das Aktivieren eines Talkback-Ziels dimmt automatisch das Control-Room-Monitoring. Dieses automatische DIM beeinflusst den Control-Room-Monitorpegel, reduziert jedoch nicht den Ausgangspegel des gewählten Talkback-Ziels.

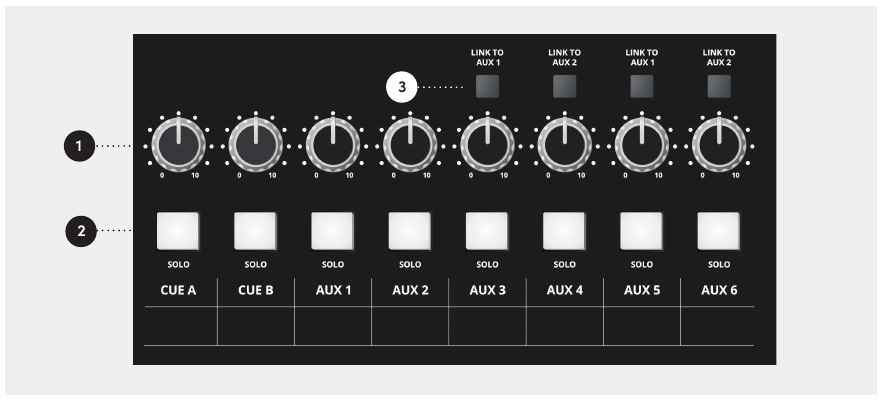

Aux Masters
Jeder Aux-Bus verfügt über einen übergeordneten Master-Pegel und AFL-Solo. Mit LINK können getrennte aus LF/SF abgeleitete Aux-Mixe zu einem gemeinsamen Ausgang kombiniert werden.
| Verknüpfter Bus | Resultierender Master/Ausgang |
|---|---|
| Aux 3 → Aux 1 | Aux 1 |
| Aux 5 → Aux 1 | Aux 1 |
| Aux 4 → Aux 2 | Aux 2 |
| Aux 6 → Aux 2 | Aux 2 |

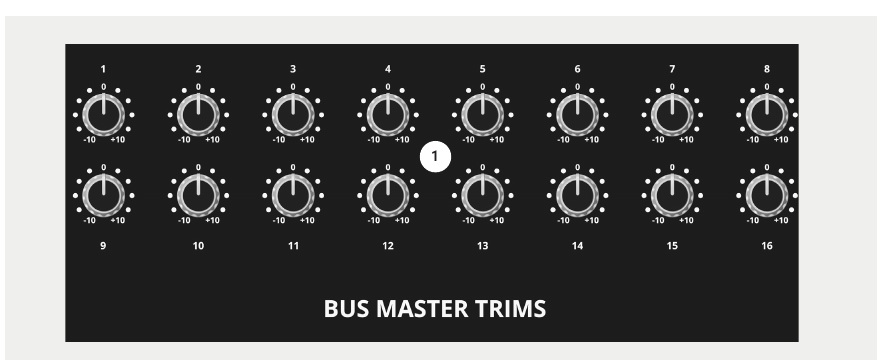

Bus Master Trim
Jeder der 16 Record-Bus-Ausgänge verfügt über einen abschließenden ±10-dB Bus Master Trim zum Einstellen des jeweiligen Bus-Ausgangspegels.

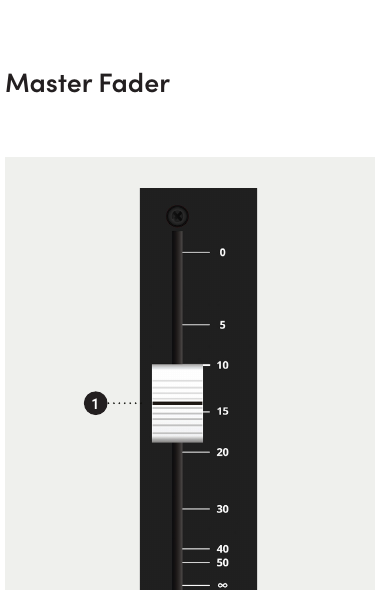

Master Fader
Der Master Fader regelt den Stereo-Mix-Ausgang. Seine obere Position entspricht 0 dB (Unity Gain); darunter wird das Signal abgesenkt.
Lassen Sie den Master Fader im normalen Betrieb nach Möglichkeit bei 0 dB. Ist eine starke Absenkung erforderlich, um den gewünschten Ausgangspegel zu erreichen, reduzieren Sie stattdessen die Pegel, die den Stereo Mix Bus speisen.
