Talkback、Aux Master、Bus Master 与 Master Fader

Talkback​

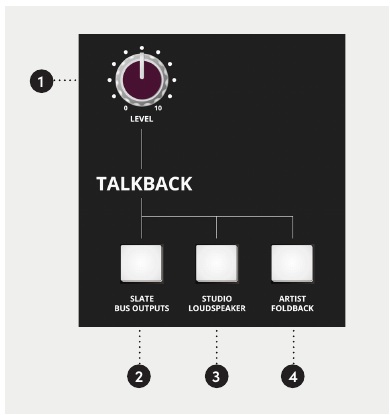

ASP4816-SE Talkback 电平和目标控制

Talkback Mic 输入默认提供 48 V 幻象电源，因此可使用电容麦克风。可通过内部硬件跳线禁用幻象电源；更改此配置前请联系 Audient Support。

控制功能
LEVEL设置 Talkback 电平
SLATE BUS OUTPUTS将 Talkback 路由至录音总线输出
STUDIO LOUDSPEAKER将 Talkback 路由至 Studio 输出
ARTIST FOLDBACK将 Talkback 路由至两个 Foldback 输出

Studio Loudspeaker (SLS) 和 Artist Foldback (FB) Talkback 功能也可通过后面板脚踏开关接口控制，需使用激活时将 Tip 短接到 Ground 的锁定式脚踏开关。

激活任一 Talkback 目标会自动使 Control Room 监听进入 Dim。该自动 DIM 只影响 Control Room 监听电平，不会降低所选 Talkback 目标输出。

Aux Master​

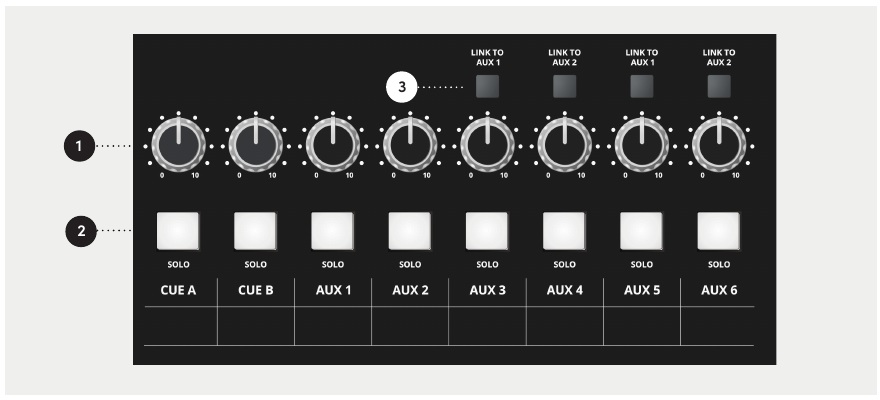

ASP4816-SE Aux Master 电平、Solo 和 Link 控制

每条 Aux 总线都有整体 Master 电平和 AFL Solo。LINK 可将分别由 LF/SF 创建的 Aux 混音合并到同一个输出。

链接总线生成的 Master/输出
Aux 3 → Aux 1Aux 1
Aux 5 → Aux 1Aux 1
Aux 4 → Aux 2Aux 2
Aux 6 → Aux 2Aux 2

Bus Master Trim​

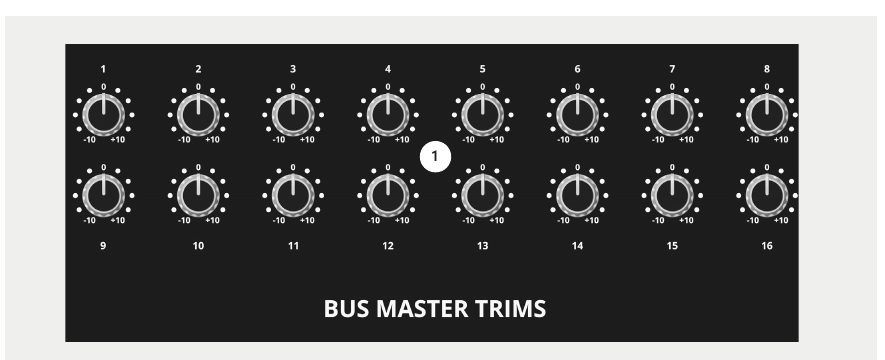

ASP4816-SE 录音总线 1–16 的 Bus Master Trim 控制

16 条录音总线输出中的每一条都提供最终 ±10 dB Bus Master Trim，用于设置对应总线输出电平。

Master Fader​

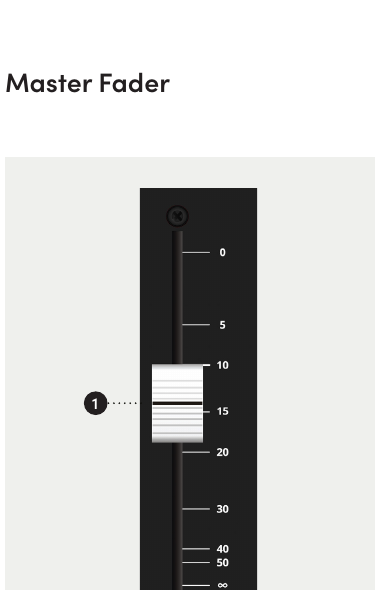

ASP4816-SE Master Fader

Master Fader 控制立体声 Mix 输出。其顶部位置为 0 dB（Unity 增益），低于该位置则为衰减。

正常使用时，在可行情况下应将 Master Fader 保持在 0 dB。如果为达到所需输出电平必须进行较大衰减，应改为降低送入立体声 Mix 总线的信号电平。
