后面板接口

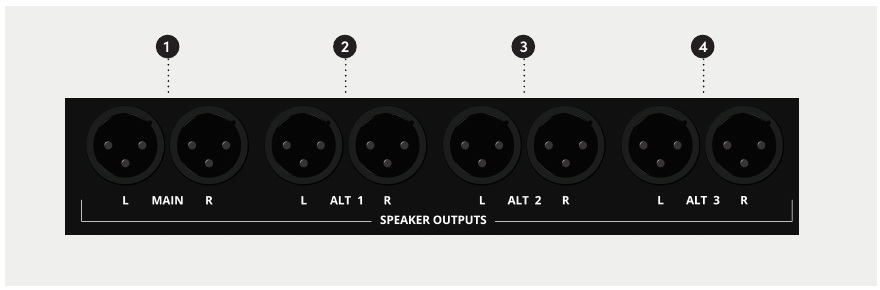

Control Room 输出
ASP4816-SE 提供四组立体声 Control Room 监听输出：Main、Alt 1、Alt 2 和 Alt 3，每组都使用独立的左、右 XLR 接口。这些是线路电平输出，必须连接有源监听音箱或合适的扬声器功率放大器。

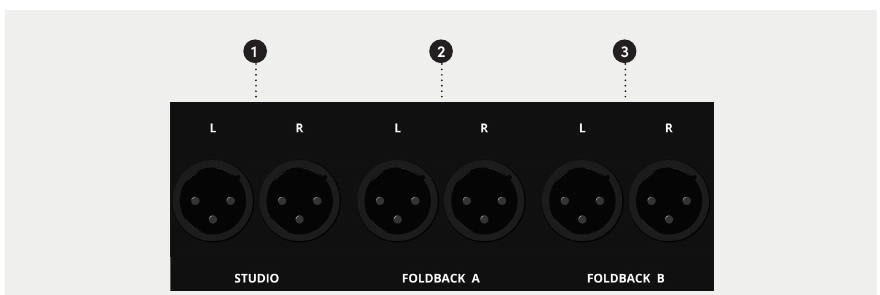

Studio 与 Foldback 输出
Studio、Foldback A 和 Foldback B 输出均为立体声线路电平 XLR 对。Studio 输出应连接有源监听音箱或合适的扬声器放大器，Foldback 输出应连接合适的耳机放大器/分配系统。

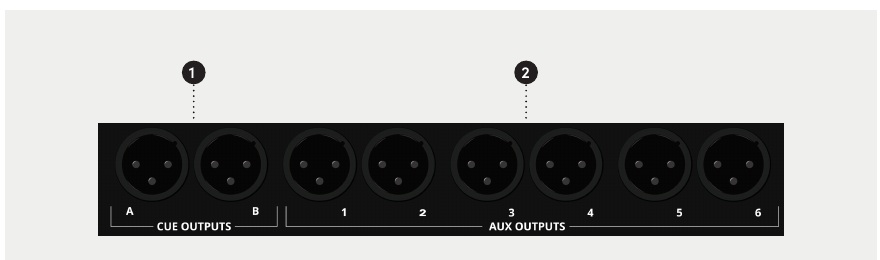

Aux 与 Cue 输出
ASP4816-SE 提供 Cue A、Cue B 和 Aux 1–6，均为平衡线路电平 XLR 输出。Cue A/B 通常用于 Foldback，也可作为额外效果 Send。

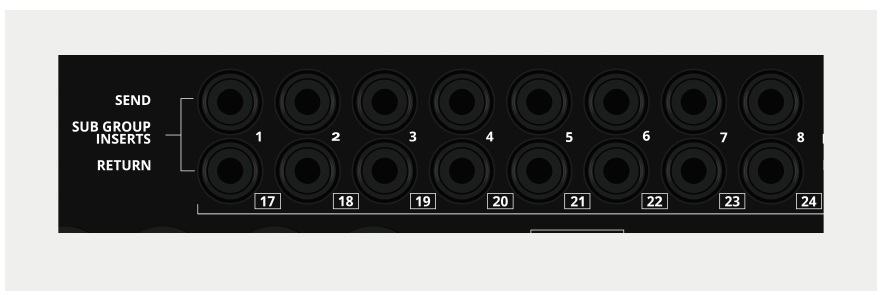

Subgroup Insert / Line Input 17–24
每个 Subgroup 都提供 Insert Send 和 Insert Return。Insert Send 始终有信号。八个 Insert Return 也可改作 Line Inputs 17–24：
从 Subgroup 1 → Line 17 一直到 Subgroup 8 → Line 24。
同一个 Return 接口不能同时用作 Subgroup Insert Return 和额外线路输入。

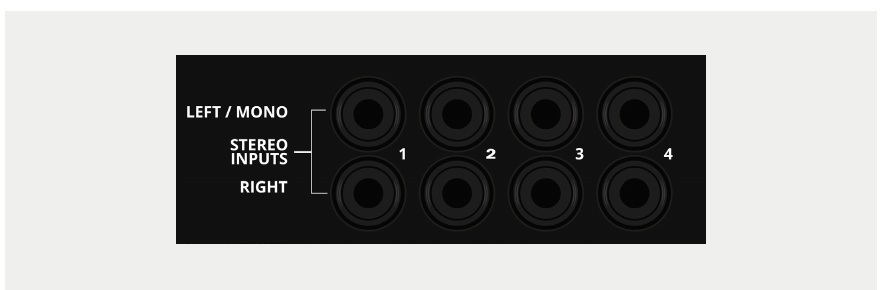

Stereo Input 接口
四个 Stereo Input 均配有 LEFT / MONO 和 RIGHT TRS 输入。连接单声道信号源时，仅接入 LEFT / MONO；如果 RIGHT 未连接，左声道信号会内部正规化到两条返回路径。将插头插入 RIGHT 后会断开这一正规化连接。

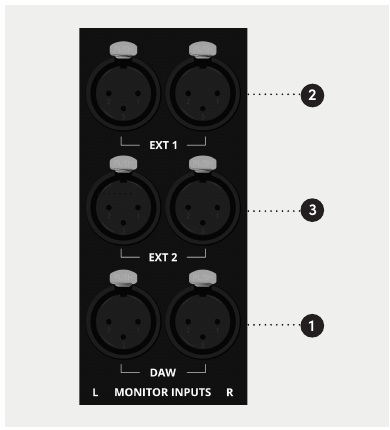

Monitor 输入
Control Room 可监听后面板的 DAW、EXT 1 和 EXT 2 立体声输入。EXT 1 和 EXT 2 也可在 Studio/Foldback 区域中作为外部信号源使用。

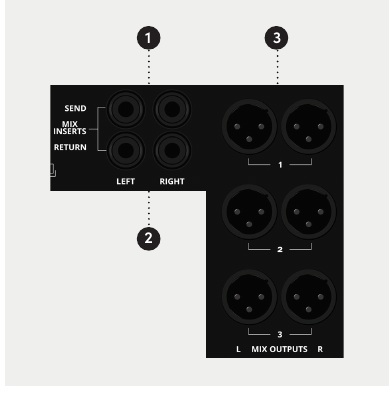

Mix Insert 与 Mix 输出
独立的左/右 Send 和 Return 连接构成立体声 Mix Insert。Mix Insert 位于内置 VCA 总线压缩器之前。
三组立体声 Mix 输出承载相同的立体声 Mix 信号，并且可同时使用。

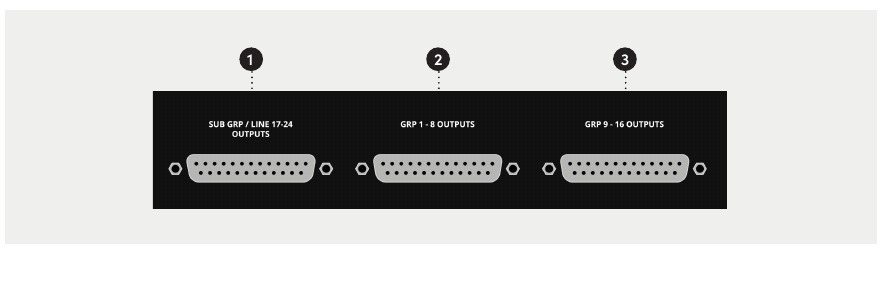

Record Bus / Subgroup 输出
16 条录音总线输出分布在两个 DB25 接口上：总线 1–8 和 总线 9–16。Subgroup / Line 17–24 输出使用第三个 DB25 接口。全部采用 Tascam 标准模拟引脚定义。
Integration Port
| DB25 通道 | 功能 |
|---|---|
| 1 | Control Room Output Left |
| 2 | Control Room Output Right |
| 3 | Guide Track Output Left |
| 4 | Guide Track Output Right |
| 5 | Remote DIM — 激活时约 12 V DC |
| 6 | Remote SOLO — 激活时约 12 V DC |
| 7 | 未使用 |
| 8 | 未使用 |
立体声 Guide Track 来自 Aux 5 和 Aux 6。
Integration Port 不是八通道音频输出。通道 5 和 6 承载用于 Remote DIM 和 Remote SOLO 的 DC 控制信号。
