Conectores del panel posterior

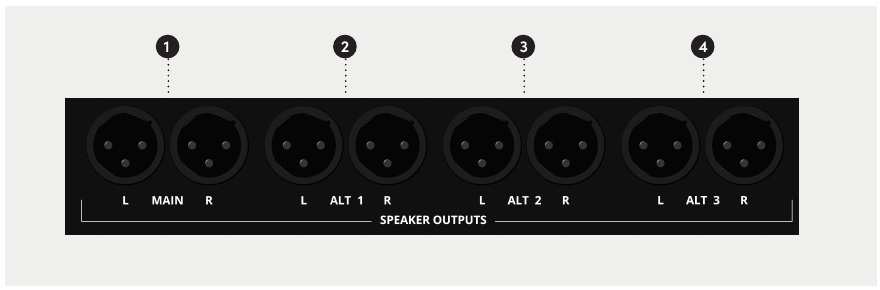

Salidas Control Room
ASP4816-SE proporciona cuatro salidas estéreo de monitorización de control room: Main, Alt 1, Alt 2 y Alt 3, cada una con conectores XLR izquierdo y derecho independientes. Son salidas de nivel de línea y deben alimentar monitores activos o un amplificador de potencia para altavoces adecuado.

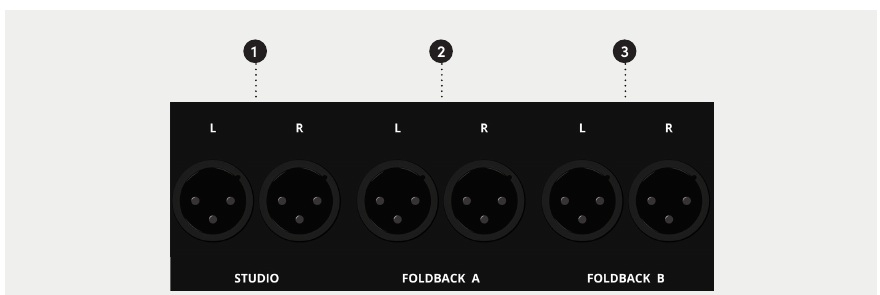

Salidas Studio y Foldback
Las salidas Studio, Foldback A y Foldback B son pares XLR estéreo de nivel de línea. Conecta la salida Studio a monitores activos o a un amplificador de altavoces adecuado, y las salidas Foldback a un amplificador/sistema de distribución de auriculares apropiado.

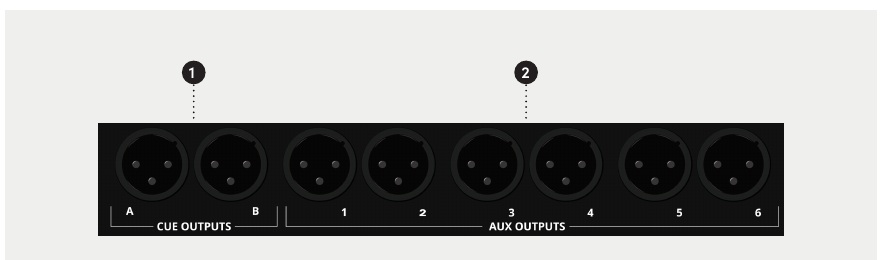

Salidas Aux y Cue
ASP4816-SE proporciona Cue A, Cue B y Aux 1–6 como salidas XLR balanceadas de nivel de línea. Cue A/B se utilizan normalmente para foldback, pero también pueden utilizarse como envíos de efectos adicionales.

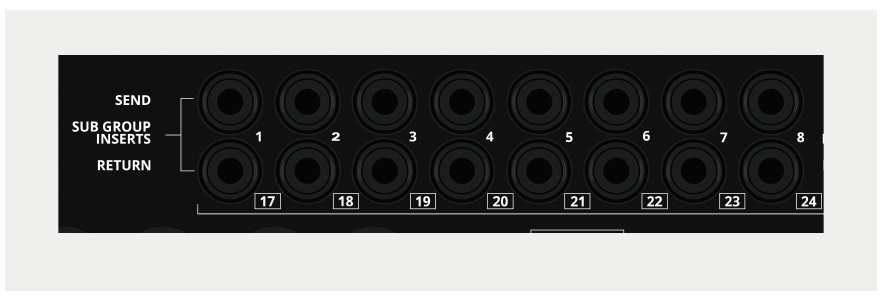

Subgroup Insert / Line Input 17–24
Cada subgrupo proporciona un Insert Send y un Insert Return. Siempre hay señal presente en Insert Send. Los ocho Insert Returns pueden utilizarse alternativamente como Line Inputs 17–24:
Desde Subgroup 1 → Line 17 hasta Subgroup 8 → Line 24.
La misma toma de retorno no puede utilizarse simultáneamente como retorno de insert de subgrupo y entrada de línea adicional.

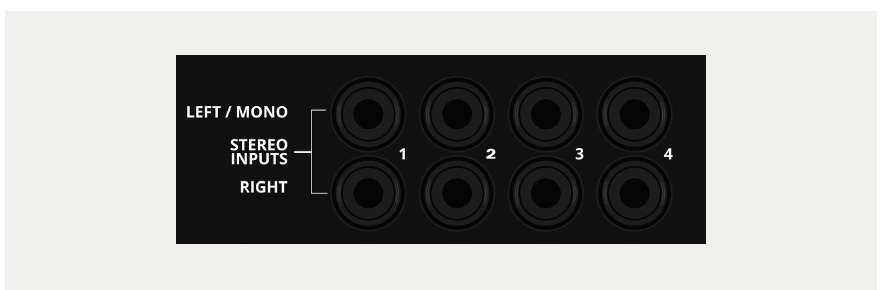

Conectores Stereo Input
Cada una de las cuatro Stereo Inputs dispone de entradas TRS LEFT / MONO y RIGHT. Para una fuente mono, conecta únicamente a LEFT / MONO; si no hay nada conectado a RIGHT, la señal Left se normaliza a ambas rutas de retorno. Al insertar un conector en RIGHT se rompe esta normalización.

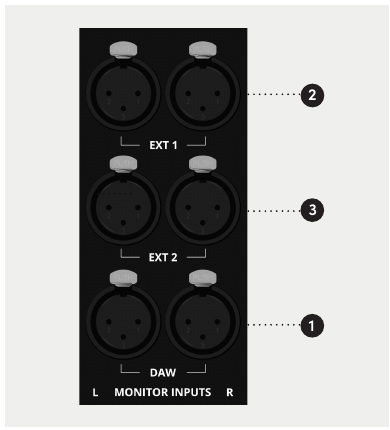

Entradas de monitorización
Control Room puede monitorizar las entradas estéreo del panel posterior DAW, EXT 1 y EXT 2. EXT 1 y EXT 2 también están disponibles como fuentes externas en la sección Studio/Foldback.

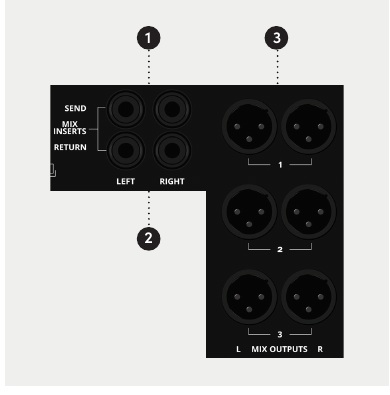

Mix Insert y salidas Mix
Las conexiones Send y Return independientes para izquierda/derecha proporcionan el Mix Insert estéreo. Mix Insert está situado antes del compresor VCA de bus integrado.
Tres pares de salidas Mix estéreo transportan la misma señal Mix estéreo y pueden utilizarse todos simultáneamente.

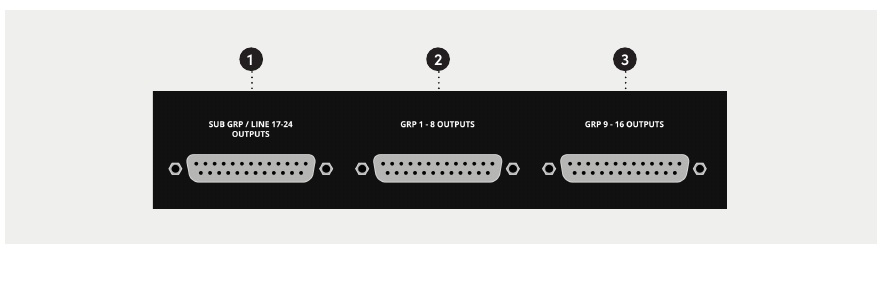

Salidas Record Bus / Subgroup
Las 16 salidas de bus de grabación se reparten entre dos conectores DB25: buses 1–8 y buses 9–16. Las salidas Subgroup / Line 17–24 utilizan un tercer conector DB25. Todas utilizan el pinout analógico estándar Tascam.
Integration Port
| Canal DB25 | Función |
|---|---|
| 1 | Control Room Output Left |
| 2 | Control Room Output Right |
| 3 | Guide Track Output Left |
| 4 | Guide Track Output Right |
| 5 | Remote DIM — aproximadamente 12 V DC cuando está activo |
| 6 | Remote SOLO — aproximadamente 12 V DC cuando está activo |
| 7 | No utilizado |
| 8 | No utilizado |
Guide Track estéreo deriva de Aux 5 y Aux 6.
Integration Port no es una salida de audio de ocho canales. Los canales 5 y 6 transportan señales de control DC para Remote DIM y Remote SOLO.
