रियर पैनल कनेक्टर्स

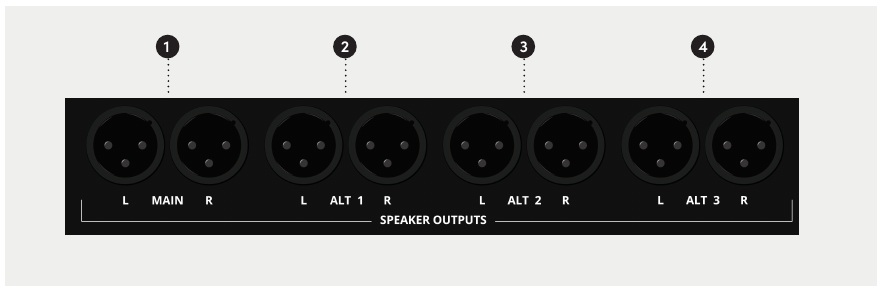

कंट्रोल Room आउटपुट्स
ASP4816-SE चार स्टीरियो कंट्रोल-रूम मॉनिटर आउटपुट्स देता है: Main, Alt 1, Alt 2 और Alt 3, प्रत्येक के लिए अलग लेफ्ट और राइट XLR कनेक्टर्स हैं। ये लाइन-लेवल आउटपुट्स हैं और इन्हें सक्रिय monitors या उपयुक्त loudspeaker पावर amplifier फ़ीड करना चाहिए।

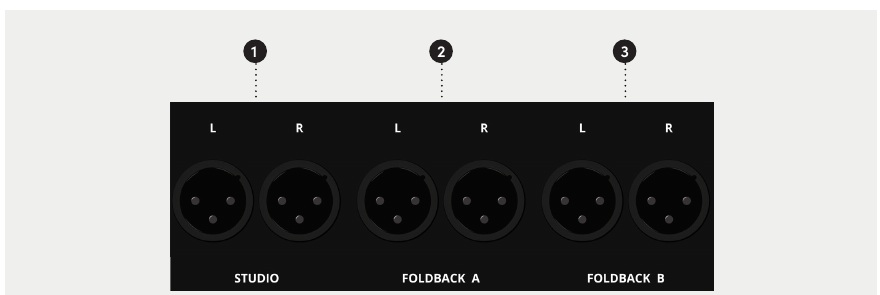

Studio और फोल्डबैक आउटपुट्स
Studio, Foldback A और Foldback B आउटपुट्स स्टीरियो लाइन-लेवल XLR पेयर हैं। Studio आउटपुट को सक्रिय monitors या उपयुक्त loudspeaker amplifier से और Foldback आउटपुट्स को appropriate हेडफ़ोन amplifier/distribution सिस्टम से कनेक्ट करें।

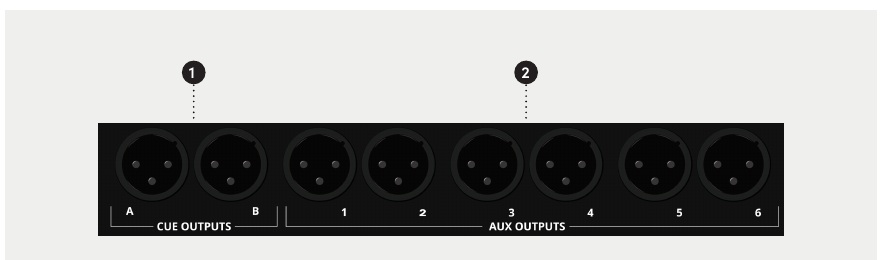

Aux और Cue आउटपुट्स
ASP4816-SE Cue A, Cue B और Aux 1–6 को बैलेंस्ड लाइन-लेवल XLR आउटपुट्स के रूप में देता है। Cue A/B सामान्यतः foldback के लिए उपयोग होते हैं, लेकिन additional effects सेंड्स के रूप में भी उपयोग किए जा सकते हैं।

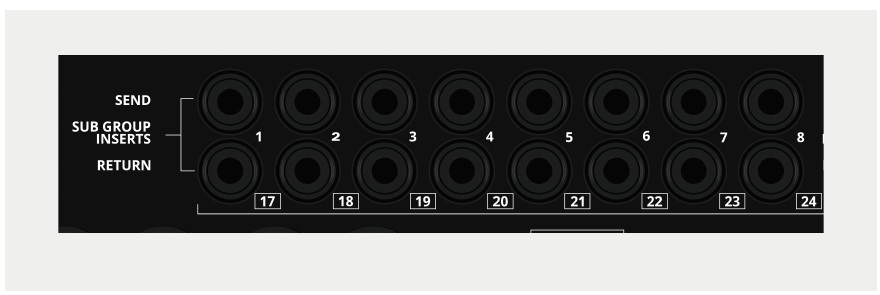

Subgroup Insert / लाइन इनपुट 17–24
प्रत्येक सबग्रुप में इन्सर्ट सेंड और इन्सर्ट रिटर्न होता है। इन्सर्ट सेंड पर सिग्नल हमेशा मौजूद रहता है। आठ इन्सर्ट रिटर्न्स को वैकल्पिक रूप से Line Inputs 17–24 के रूप में उपयोग किया जा सकता है:
Subgroup 1 → Line 17 से लेकर Subgroup 8 → Line 24 तक।
एक ही रिटर्न socket को सबग्रुप इन्सर्ट रिटर्न और additional लाइन इनपुट के रूप में एक साथ उपयोग नहीं किया जा सकता।

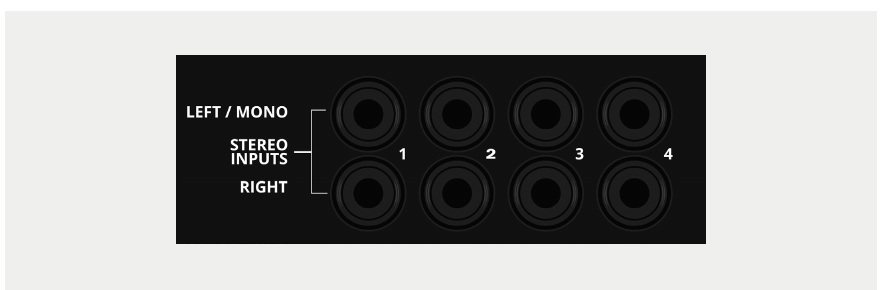

स्टीरियो इनपुट कनेक्टर्स
चारों स्टीरियो इनपुट्स में LEFT / MONO और RIGHT TRS इनपुट्स होते हैं। Mono सोर्स के लिए केवल लेफ्ट / MONO से कनेक्ट करें; राइट में कुछ कनेक्ट न होने पर लेफ्ट सिग्नल दोनों रिटर्न पाथ्स पर normalled होता है। राइट में plug कनेक्ट करने पर यह नॉर्मल टूट जाता है।

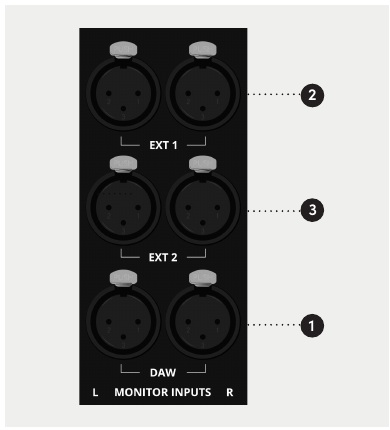

मॉनिटर इनपुट्स
कंट्रोल रूम रियर-पैनल के स्टीरियो इनपुट्स DAW, EXT 1 और EXT 2 को मॉनिटर कर सकता है। EXT 1 और EXT 2 Studio/Foldback सेक्शन में एक्सटर्नल सोर्सेज़ के रूप में भी उपलब्ध हैं।

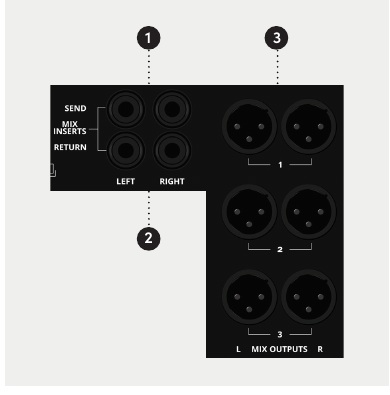

Mix Insert और Mix आउटपुट्स
अलग लेफ्ट/राइट सेंड और रिटर्न कनेक्शन्स स्टीरियो मिक्स इन्सर्ट देते हैं। मिक्स इन्सर्ट onboard VCA bus compressor से पहले positioned है।
तीन स्टीरियो मिक्स आउटपुट पेयर वही स्टीरियो मिक्स सिग्नल कैरी करते हैं और सभी को एक साथ उपयोग किया जा सकता है।

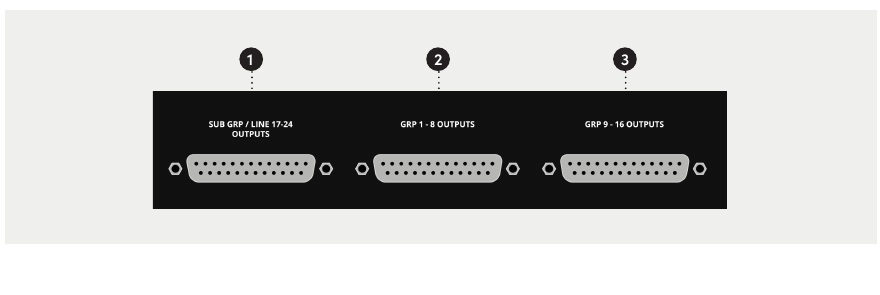

रिकॉर्ड Bus / Subgroup आउटपुट्स
16 रिकॉर्ड-बस आउटपुट्स दो DB25 कनेक्टर्स में divided हैं: buses 1–8 और buses 9–16। Subgroup / Line 17–24 आउटपुट्स तीसरे DB25 कनेक्टर का उपयोग करते हैं। सभी Tascam-standard एनालॉग pinout का उपयोग करते हैं।
Integration Port
| DB25 channel | Function |
|---|---|
| 1 | Control Room Output Left |
| 2 | Control Room Output Right |
| 3 | Guide Track Output Left |
| 4 | Guide Track Output Right |
| 5 | Remote DIM — active होने पर approximately 12 V DC |
| 6 | Remote SOLO — active होने पर approximately 12 V DC |
| 7 | उपयोग नहीं होता |
| 8 | उपयोग नहीं होता |
स्टीरियो Guide Track Aux 5 और Aux 6 से derived है।
Integration पोर्ट eight-channel audio output नहीं है। चैनल्स 5 और 6 Remote DIM और Remote SOLO के लिए DC कंट्रोल सिग्नल्स कैरी करते हैं।
