후면 패널 커넥터

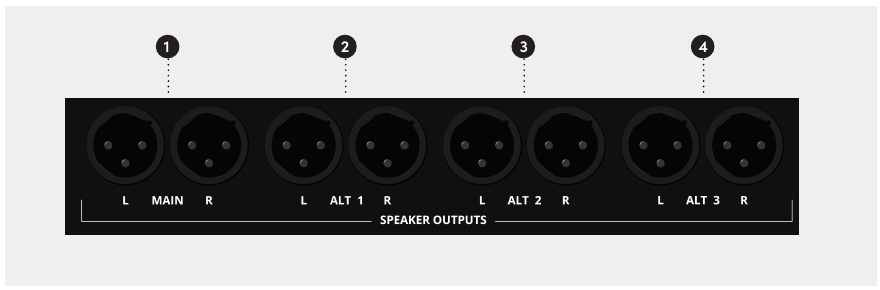

Control Room 출력
ASP4816-SE는 Main, Alt 1, Alt 2 및 Alt 3의 스테레오 Control Room 모니터 출력 4개를 제공하며, 각각 별도의 좌/우 XLR 커넥터를 사용합니다. 모두 라인 레벨 출력이므로 액티브 모니터 또는 적절한 스피커 파워 앰프로 연결해야 합니다.

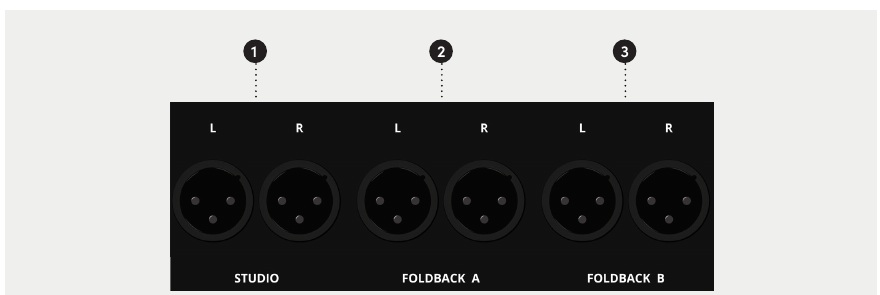

Studio 및 Foldback 출력
Studio, Foldback A 및 Foldback B 출력은 스테레오 라인 레벨 XLR 쌍입니다. Studio 출력은 액티브 모니터 또는 적절한 스피커 앰프로 연결하고 Foldback 출력은 적절한 헤드폰 앰프/분배 시스템으로 연결하십시오.

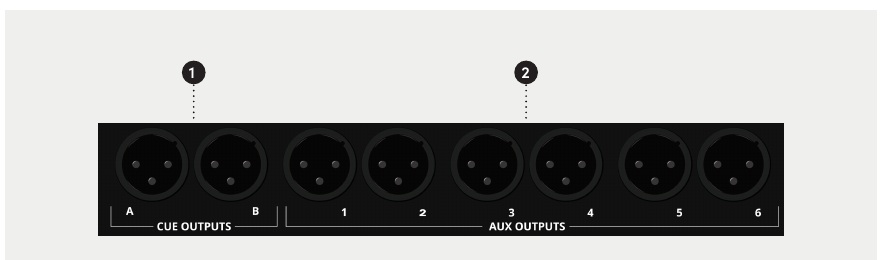

Aux 및 Cue 출력
ASP4816-SE는 Cue A, Cue B 및 Aux 1–6을 밸런스드 라인 레벨 XLR 출력으로 제공합니다. Cue A/B는 일반적으로 폴드백에 사용되지만 추가 이펙트 센드로도 사용할 수 있습니다.

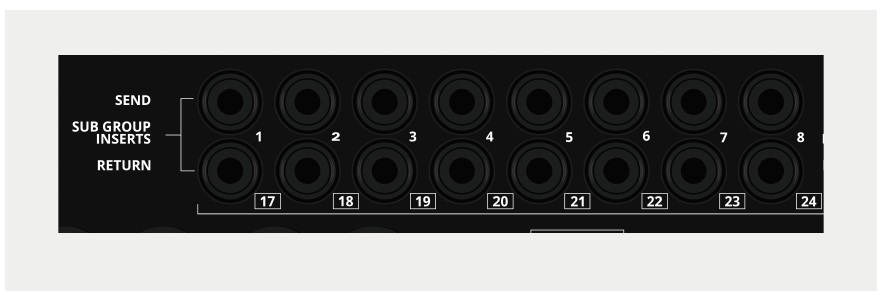

Subgroup Insert / Line Input 17–24
각 서브그룹은 Insert Send와 Insert Return을 제공합니다. Insert Send에는 항상 신호가 존재합니다. 8개의 Insert Return은 대신 Line Inputs 17–24로 사용할 수 있습니다.
Subgroup 1 → Line 17부터 Subgroup 8 → Line 24까지 대응합니다.
동일한 리턴 소켓을 서브그룹 인서트 리턴과 추가 라인 입력으로 동시에 사용할 수는 없습니다.

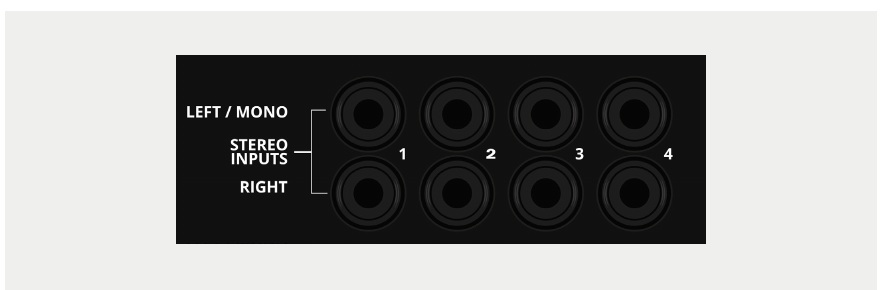

Stereo Input 커넥터
4개의 Stereo Input에는 각각 LEFT / MONO 및 RIGHT TRS 입력이 있습니다. 모노 소스는 LEFT / MONO에만 연결하십시오. RIGHT에 아무것도 연결하지 않으면 Left 신호가 두 리턴 경로 모두로 노멀링됩니다. RIGHT에 플러그를 연결하면 이 노멀 연결이 해제됩니다.

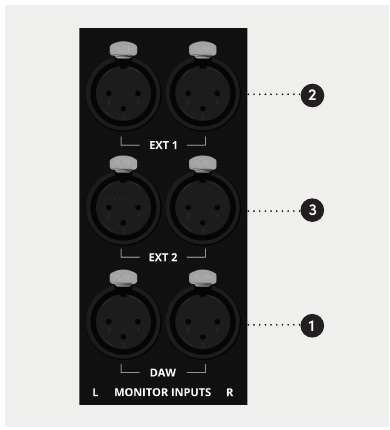

Monitor 입력
Control Room에서는 후면 패널의 DAW, EXT 1 및 EXT 2 스테레오 입력을 모니터링할 수 있습니다. EXT 1 및 EXT 2는 Studio/Foldback 섹션의 외부 소스로도 사용할 수 있습니다.

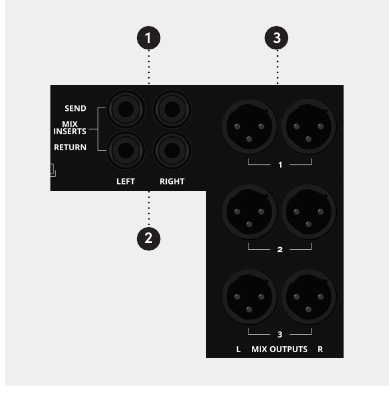

Mix Insert 및 Mix 출력
별도의 좌/우 Send 및 Return 연결이 스테레오 Mix Insert를 제공합니다. Mix Insert는 내장 VCA 버스 컴프레서 앞에 위치합니다.
세 쌍의 스테레오 Mix 출력은 동일한 스테레오 Mix 신호를 전달하며 모두 동시에 사용할 수 있습니다.

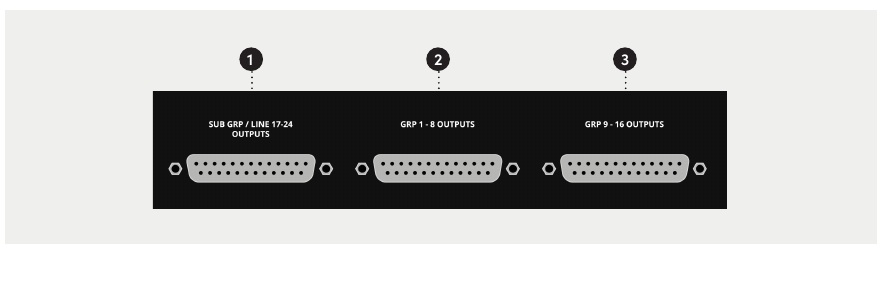

Record Bus / Subgroup 출력
16개의 레코드 버스 출력은 두 개의 DB25 커넥터에 나뉘어 있습니다. 버스 1–8과 버스 9–16입니다. Subgroup / Line 17–24 출력은 세 번째 DB25 커넥터를 사용합니다. 모두 Tascam 표준 아날로그 핀아웃을 사용합니다.
Integration Port
| DB25 채널 | 기능 |
|---|---|
| 1 | Control Room Output Left |
| 2 | Control Room Output Right |
| 3 | Guide Track Output Left |
| 4 | Guide Track Output Right |
| 5 | Remote DIM — 활성 시 약 12 V DC |
| 6 | Remote SOLO — 활성 시 약 12 V DC |
| 7 | 사용 안 함 |
| 8 | 사용 안 함 |
스테레오 Guide Track은 Aux 5 및 Aux 6에서 파생됩니다.
Integration Port는 8채널 오디오 출력이 아닙니다. 채널 5와 6은 Remote DIM 및 Remote SOLO용 DC 제어 신호를 전달합니다.
