마스터 및 서브그룹 미터링

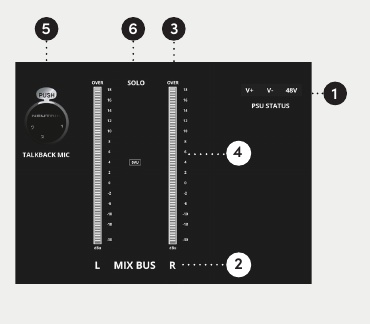

마스터 미터
Main Left 및 Right 미터는 피크 리딩 방식입니다.
| 미터 지점 | 레벨 | 의미 |
|---|---|---|
| 0 VU | +4 dBu | 공칭 아날로그 기준 |
| 디지털 기준 | +18 dBu | 연결된 컨버터가 +18 dBu = 0 dBFS로 정렬된 경우 0 dBFS |
| OVER | +20 dBu | 높은 레벨 미터 표시 |
+18 dBu 지점은 디지털 정렬 기준이며 콘솔의 최대 아날로그 출력 레벨이 아닙니다. Mix 출력은 2 kΩ 부하에서 최대 출력 >+26 dBu로 규정됩니다.
미터 브리지에는 +18 V, −18 V 및 +48 V PSU 상태 표시기, Talkback Mic 커넥터, 그리고 콘솔에서 솔로가 활성화될 때마다 켜지는 SOLO 표시기도 있습니다.

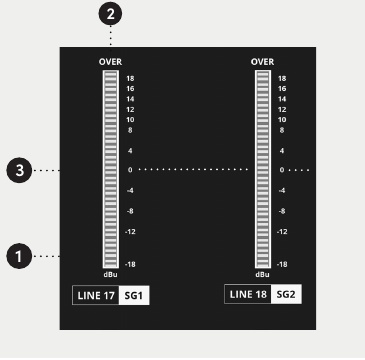

Subgroup / Line Input 17–24 미터
Subgroup / Line Input 17–24 경로에는 동일한 피크 리딩 미터 8개가 제공됩니다. 버스 1–8은 해당 서브그룹 경로로 공급되며, 인서트 리턴을 Line Inputs 17–24로 전환해 사용할 때도 동일한 컨트롤과 미터를 사용합니다.
서브그룹 미터는 동일한 기준점을 사용합니다. 0 VU = +4 dBu, 컨버터가 해당 정렬을 사용할 경우 +18 dBu = 0 dBFS, OVER = +20 dBu입니다.
