콘솔 레이아웃, 구조 및 미터링

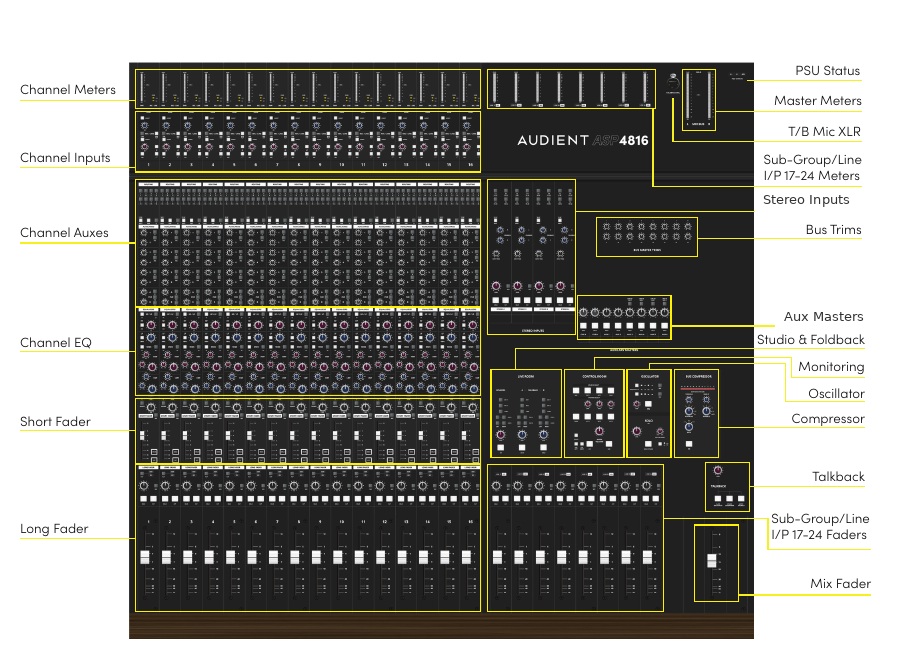

콘솔 레이아웃
인라인 구조

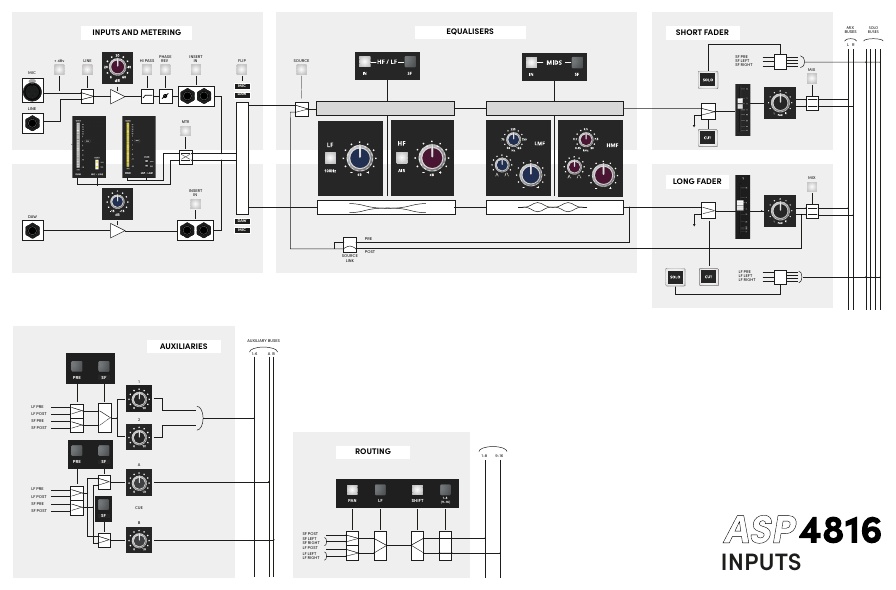

ASP4816-SE의 각 물리적 채널 스트립에는 두 개의 신호 경로가 있습니다.
- SF — Short Fader 경로
- LF — Long Fader 경로
ASP4816-SE에서 밝은 색의 컨트롤 서피스 영역과 밝은 색의 경로 선택 스위치는 SF 경로와 연결되며, 어두운 영역은 LF 경로와 연결됩니다.
기본 소스 할당
| FLIP | SF 경로 | LF 경로 |
|---|---|---|
| 해제 / 기본 | Mic/Line | DAW |
| 눌림 | DAW | Mic/Line |
FLIP 스위치는 두 경로 사이에서 Mic/Line과 DAW 소스를 서로 바꿉니다. 백라이트 소스 표시기가 각 경로의 활성 소스를 보여줍니다.
경로 할당
HF/LF 및 MIDS EQ 섹션은 각각의 SF 스위치를 사용해 LF 경로에서 SF 경로로 이동할 수 있습니다. Aux 1–6도 세 쌍 단위로 LF 또는 SF에서 소스를 받을 수 있으며, Cue A와 Cue B는 각각 개별적으로 전환할 수 있습니다. 라우팅 매트릭스는 기본적으로 SF 경로를 받으며 라우팅 섹션의 LF를 사용해 LF 경로로 전환할 수 있습니다.
일반적인 구성으로 트래킹할 때 EQ 섹션을 SF 경로에 배치하면 해당 EQ가 일반 레코드 경로에 적용됩니다. LF 경로의 EQ는 모니터링/믹스 경로에 영향을 줍니다. 이후 LF 경로 자체를 레코드 버스로 라우팅하거나 스테레오 Mix 출력에서 녹음하면 LF 경로 EQ도 해당 라우팅 신호에 포함됩니다.
미터링
기본적으로 20세그먼트 채널 미터는 DAW 입력을 표시하고 3세그먼트 미터는 Mic/Line 입력을 표시합니다. MTR을 누르면 두 미터 소스가 서로 바뀝니다.
ASP4816-SE 미터는 피크 리딩 방식이며 dBu 스케일을 사용합니다.
- 0 VU = +4 dBu
- 연결된 컨버터가 +18 dBu를 디지털 풀 스케일로 정렬하도록 설정된 경우 +18 dBu = 0 dBFS
- 이 컨버터 정렬에서는 0 VU가 약 −14 dBFS에 해당하여 14 dB의 디지털 헤드룸을 제공합니다.
콘솔 자체는 +18 dBu보다 높은 아날로그 신호 레벨을 통과시킬 수 있습니다. +18 dBu는 콘솔의 최대 아날로그 레벨이 아니라 디지털 정렬 기준입니다.
다음 항목에 미터가 제공됩니다.
- Main Stereo Output — 30세그먼트
- Line Inputs 17–24 / Subgroup Outputs — 20세그먼트
- DAW Inputs — 20세그먼트
- Mic/Line Inputs — 3세그먼트
일반적인 하이브리드 신호 흐름
일반적인 구성은 다음과 같습니다.
마이크 / 라인 소스 → ASP4816-SE → 레코드 버스 출력 → A/D 변환 / 오디오 인터페이스 → DAW → D/A 변환 / 오디오 인터페이스 → ASP4816-SE DAW 입력
채널 인서트는 외부 프로세서로 신호를 보낼 수 있고, Control Room 출력은 모니터 시스템으로 연결되며, Foldback 출력은 일반적으로 외부 헤드폰 앰프 또는 분배 시스템으로 연결됩니다.
