调音台布局、架构与电平显示

调音台布局​

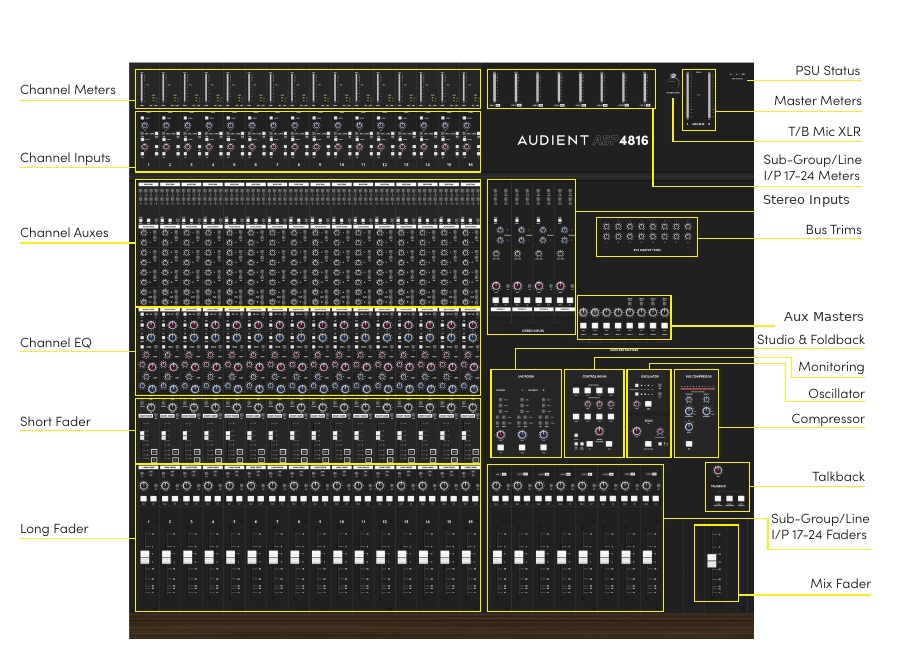

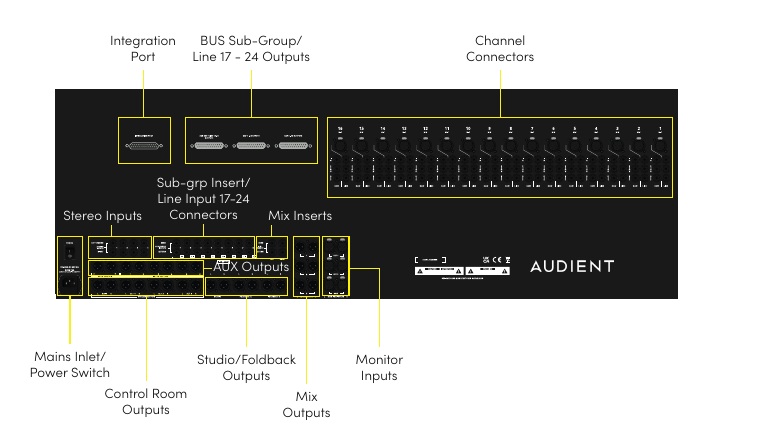

ASP4816-SE 控制面布局 ASP4816-SE 后面板布局

Inline 架构​

ASP4816-SE 的每个实体通道条内包含两条信号路径：

  • SF — Short Fader 路径
  • LF — Long Fader 路径

在 ASP4816-SE 上，控制面上的浅色区域和浅色路径选择开关对应 SF 路径，而较深色区域对应 LF 路径。

默认信号源分配​

FLIPSF 路径LF 路径
弹起 / 正常Mic/LineDAW
按下DAWMic/Line

FLIP 开关会在两条路径之间交换 Mic/Line 和 DAW 信号源。带背光的信号源指示灯会显示每条路径当前使用的信号源。

路径分配​

HF/LF 和 MIDS EQ 部分都可通过各自的 SF 开关从 LF 路径移至 SF 路径。Aux 1–6 也可按三组双通道选择由 LF 或 SF 提供信号，而 Cue A 和 Cue B 可分别切换。路由矩阵通常接收 SF 路径，也可使用路由区域中的 LF 将其切换至 LF 路径。

在正常录音配置下，将某个 EQ 部分放到 SF 路径会使该 EQ 作用于正常录音路径。LF 路径上的 EQ 则影响监听/混音路径。如果之后将 LF 路径本身路由至录音总线，或从立体声 Mix 输出进行录音，则 LF 路径上的 EQ 也会包含在该路由信号中。

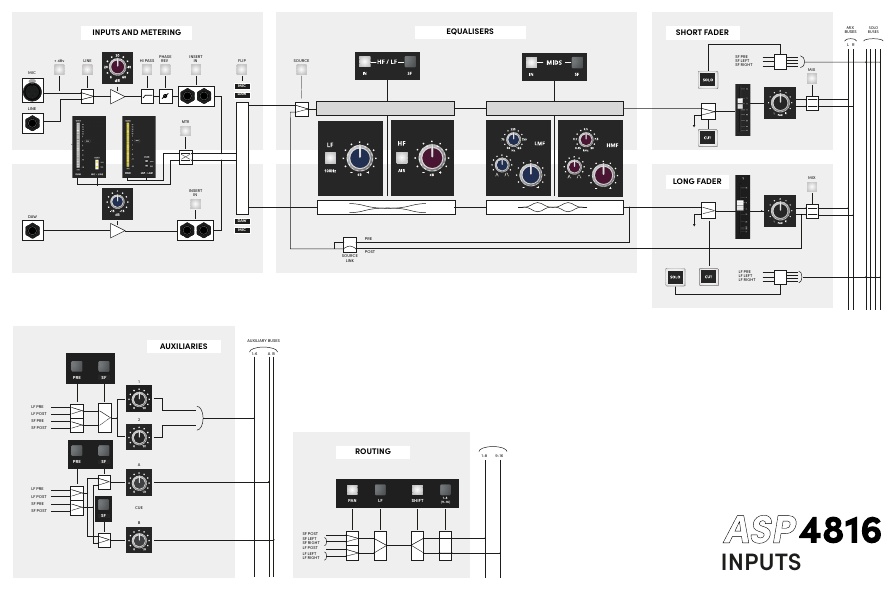

ASP4816-SE 通道信号流程图，显示 LF 和 SF 路径

电平显示​

默认情况下，20 段通道电平表显示 DAW 输入，3 段电平表显示 Mic/Line 输入。按下 MTR 可交换两个电平表的信号源。

ASP4816-SE 的电平表采用峰值读数，并使用 dBu 刻度。

  • 0 VU = +4 dBu
  • 当所连接的转换器校准为 +18 dBu 对应数字满刻度时，+18 dBu = 0 dBFS
  • 在这种转换器校准下，0 VU 约对应 −14 dBFS，从而提供 14 dB 的数字余量

调音台本身能够通过高于 +18 dBu 的模拟信号电平；+18 dBu 是数字校准参考值，并非调音台的最大模拟电平。

电平表包括：

  • Main Stereo Output — 30 段
  • Line Inputs 17–24 / Subgroup Outputs — 20 段
  • DAW Inputs — 20 段
  • Mic/Line Inputs — 3 段

典型混合工作流信号路径​

典型连接方式如下：

麦克风 / 线路信号源 → ASP4816-SE → 录音总线输出 → A/D 转换 / 音频接口 → DAW → D/A 转换 / 音频接口 → ASP4816-SE DAW 输入

通道 Insert 可连接外部处理器，Control Room 输出连接监听系统，Foldback 输出通常连接外部耳机放大器或分配系统。
