Stereo Input、Line Input 与 Subgroup

Stereo Input

ASP4816-SE 提供四组立体声线路电平返回，通常用于效果处理器或其他立体声信号源，无需占用主通道条。

路由开关可将 Stereo Input 分配到录音总线对 1–2、3–4、5–6 或 7–8。按下 SHIFT 可访问 9–10、11–12、13–14 或 15–16。因此，效果返回或其他立体声信号源也可以路由至录音总线进行录音或 Bounce。

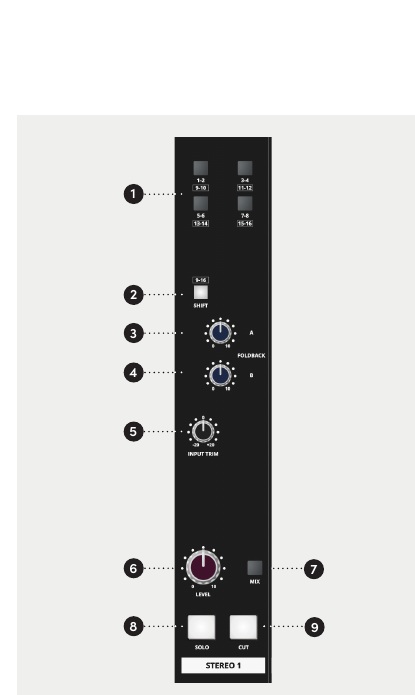

控制	功能
Routing	选择录音总线对
SHIFT	将路由切换到总线对 9–16
F/B A / F/B B	将返回信号送至 Foldback A 或 B
INPUT TRIM	±20 dB 输入调整
LEVEL	控制 Stereo Input 电平
MIX	将返回信号路由至立体声 Mix 总线
SOLO	使用所选 Solo 模式监听 Stereo Input
CUT	静音 Stereo Input

Subgroup 与 Line Inputs 17–24

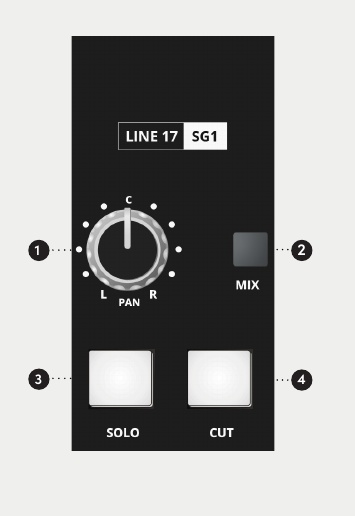

总线 1–8 还会送入对应的八个 Subgroup 路径。每个 Subgroup 均提供 PAN、MIX、SOLO、CUT、一个推子以及后面板 Insert。

Subgroup Insert Return 也可改作 Line Inputs 17–24 使用。这些额外输入随后共用对应的 Subgroup 控制和电平表。

备注

Subgroup Insert Return 与对应的 Line Input 17–24 是同一个实体接口，不能同时执行两种功能。

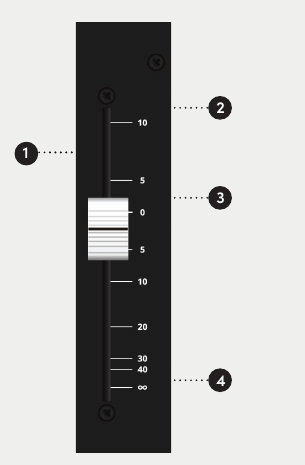

推子位置	功能
+10 dB	最大推子增益
0 dB	Unity 增益 / 正常参考位置
∞	最大衰减
