Talkback, Aux Masters, Bus Masters 및 Master Fader

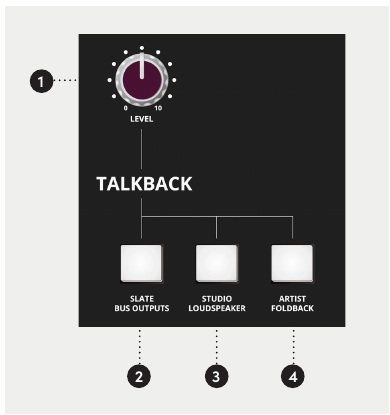

Talkback
Talkback Mic 입력은 기본적으로 48 V 팬텀 파워를 제공하므로 콘덴서 마이크를 사용할 수 있습니다. 내부 하드웨어 링크를 사용하면 팬텀 파워를 비활성화할 수 있습니다. 이 구성을 변경하기 전에 Audient Support에 문의하십시오.
| 컨트롤 | 기능 |
|---|---|
| LEVEL | Talkback 레벨을 설정합니다. |
| SLATE BUS OUTPUTS | Talkback을 레코드 버스 출력으로 라우팅합니다. |
| STUDIO LOUDSPEAKER | Talkback을 Studio 출력으로 라우팅합니다. |
| ARTIST FOLDBACK | Talkback을 두 Foldback 출력 모두로 라우팅합니다. |
Studio Loudspeaker (SLS) 및 Artist Foldback (FB) Talkback 기능은 활성 시 Tip을 Ground에 쇼트시키는 래칭 풋스위치를 사용하여 후면 패널 풋스위치 연결에서도 제어할 수 있습니다.
Talkback 목적지를 활성화하면 Control Room 모니터링이 자동으로 DIM됩니다. 이 자동 DIM은 Control Room 모니터 레벨에 영향을 주며, 선택된 Talkback 목적지 출력의 레벨을 낮추지는 않습니다.

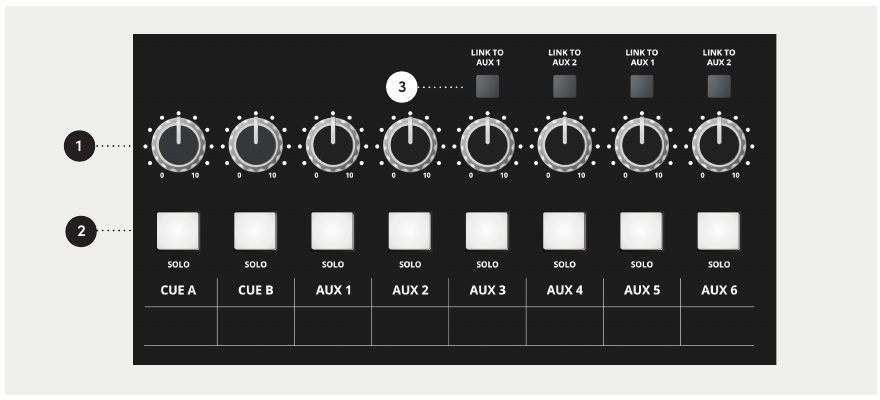

Aux Masters
각 Aux 버스에는 전체 마스터 레벨과 AFL 솔로가 있습니다. LINK를 사용하면 LF/SF에서 각각 파생된 Aux 믹스를 하나의 공통 출력으로 결합할 수 있습니다.
| 링크된 버스 | 결과 마스터/출력 |
|---|---|
| Aux 3 → Aux 1 | Aux 1 |
| Aux 5 → Aux 1 | Aux 1 |
| Aux 4 → Aux 2 | Aux 2 |
| Aux 6 → Aux 2 | Aux 2 |

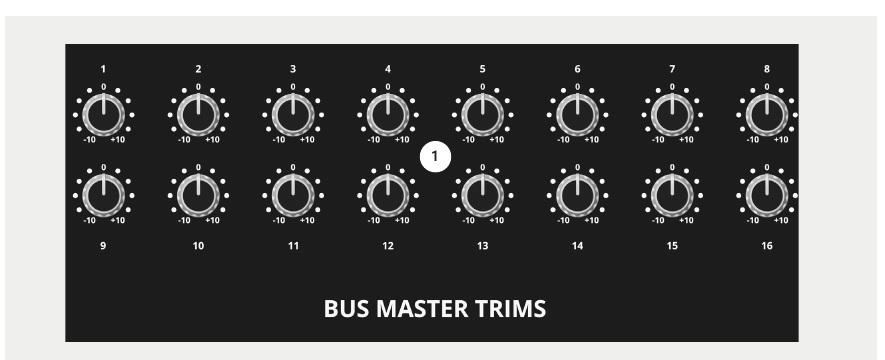

Bus Master Trim
16개의 레코드 버스 출력에는 각각 해당 버스 출력 레벨을 설정하기 위한 최종 ±10 dB Bus Master Trim이 있습니다.

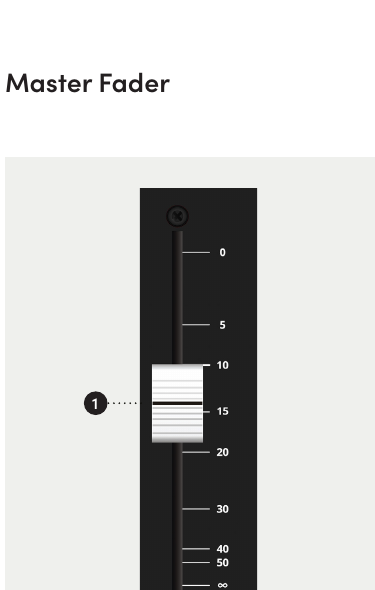

Master Fader
Master Fader는 스테레오 Mix 출력을 제어합니다. 최상단 위치는 **0 dB(유니티 게인)**이며 그 아래에서는 감쇠됩니다.
일반 사용에서는 가능한 한 Master Fader를 0 dB에 두십시오. 원하는 출력 레벨을 얻기 위해 큰 폭의 감쇠가 필요하다면 대신 스테레오 Mix 버스로 들어가는 레벨을 낮추십시오.
