トークバック、Aux マスター、バス Masters、Master Fader

トークバック​

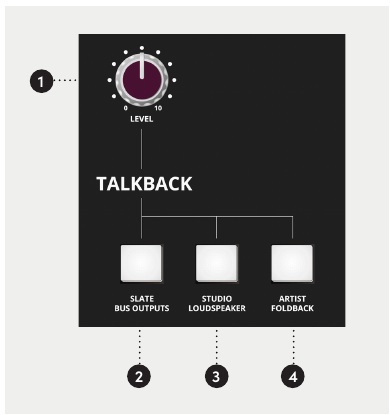

ASP4816-SE Talkback level and destination controls

トークバック Mic 入力は初期設定で 48 V ファンタム電源 を供給し、コンデンサーマイクを使用できます。内部ハードウェアリンクでファンタム電源を無効にできます。この構成を変更する前に Audient Support へ連絡してください。

Control機能
LEVELトークバックレベルを設定
SLATE BUS OUTPUTSトークバックを録音-バス出力へルーティング
STUDIO LOUDSPEAKERトークバックをスタジオ出力へルーティング
ARTIST FOLDBACKトークバックを両方の Foldback 出力へルーティング

Studio Loudspeaker (SLS)／Artist Foldback (FB) のトークバック機能は、リアパネルのフットスイッチ接続からも操作できます。有効時に Tip と Ground を短絡するラッチ式フットスイッチ を使用してください。

トークバック送信先を有効にすると Control Room モニタリングが自動 DIM されます。この automatic DIM はコントロールルームモニターレベルに作用し、選択したトークバック送信先出力を下げるものではありません。

Aux マスター​

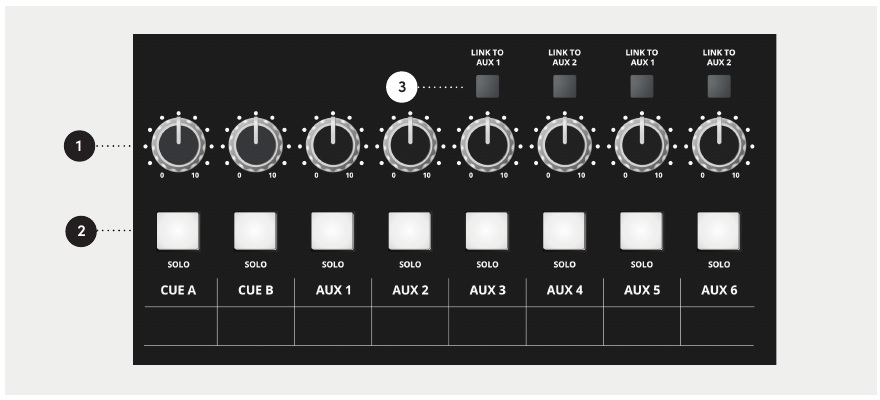

ASP4816-SE Aux Master level, Solo and Link controls

各 Aux バスには全体マスターレベル／AFL solo があります。LINK を使うと別々の LF/SF-由来 Aux ミックスes を共通出力にまとめられます。

Linked バスResulting マスター/出力
Aux 3 → Aux 1Aux 1
Aux 5 → Aux 1Aux 1
Aux 4 → Aux 2Aux 2
Aux 6 → Aux 2Aux 2

バス Master Trim​

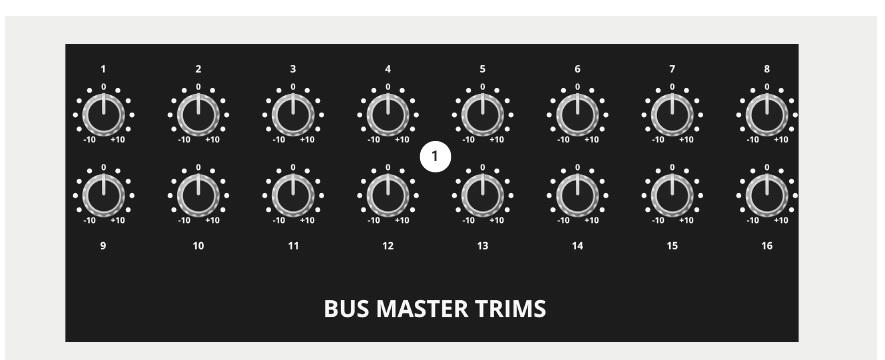

ASP4816-SE Bus Master Trim controls for record buses 1–16

16 録音-バス出力のそれぞれに、対応するバス-出力レベルを設定する最終 ±10 dB バス Master Trim があります。

Master Fader​

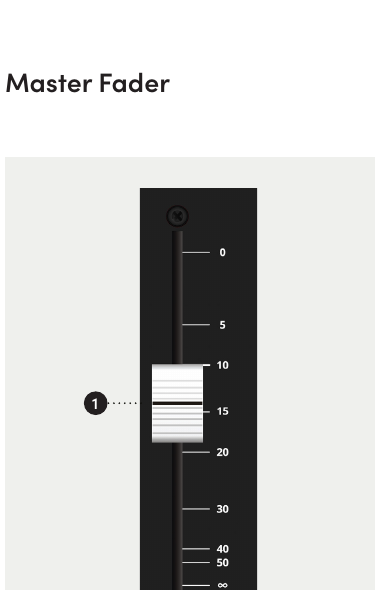

ASP4816-SE Master Fader

Master Fader はステレオ Mix 出力を操作します。最上部は 0 dB（ユニティゲイン） で、それ以下は減衰です。

通常の操作では可能な限り Master Fader を 0 dB に保ってください。必要な出力レベルを得るため大きな減衰が必要な場合は、ステレオ Mix バスへ送るレベルを下げてください。
