イコライザー

ASP4816-SE は各メインチャンネルに4-バンド分割可能な EQ を備えています。HF/LF シェルビングセクションと MIDS パラメトリックセクションは個別に IN／OUT、さらに LF／SF 経路間を独立して切り替えられます。

バンド	種類	周波数	ゲイン	Q
HF	Shelving	10 kHz／18 kHz AIR	±15 dB	—
HMF	Parametric	450 Hz–20 kHz	±15 dB	0.65–3.8
LMF	Parametric	50 Hz–1.5 kHz	±15 dB	0.65–3.8
LF	Shelving	50 Hz／100 Hz	±15 dB	—

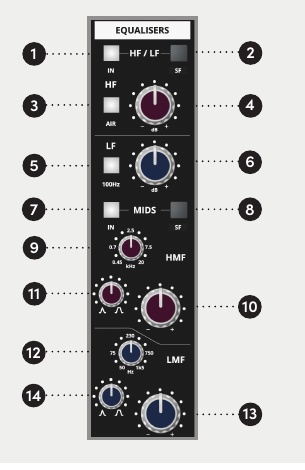

Controls

• HF/LF IN — Shelving セクションを信号経路に入れます。
• HF/LF SF — Shelving セクションを LF から SF へ移動します。
• AIR — HF shelf を 10 kHz から 18 kHz へ切り替えます。
• 100 Hz — LF shelf を 50 Hz から 100 Hz へ切り替えます。
• MIDS IN — Parametric 中域セクションを信号経路に入れます。
• MIDS SF — MIDS セクションを LF から SF へ移動します。
• Frequency / Gain / Q — 各パラメトリック中域バンドの中心周波数、ブースト／カット、帯域幅を設定します。

Q コントロールはおよそ 0.4 オクターブ (Q 3.8) から 2 オクターブ (Q 0.65) をカバーします。
