Fader Paths、Flip、Pan

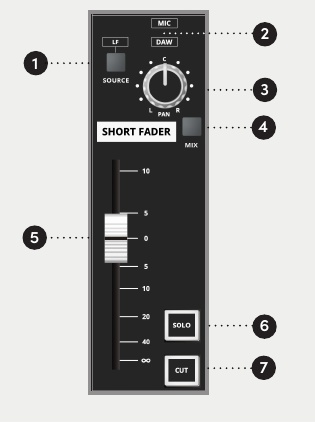

Short Fader (SF)

3つの backlit ソースインジケーターが、SF 経路が Mic/Line、DAW、LF のどれを受けているか示します。

Control	機能
SOURCE	LF 経路を SF ソースとして選択し、Mic/Line／DAW を上書き
PAN	選択した奇数/偶数録音バス間で SF 信号を配置
MIX	SF 経路をステレオ Mix バスへルーティング
Short Fader	SF レベルを操作。ユニティより最大 +10 dB ゲイン
SOLO	選択した solo モードで SF 経路を試聴
CUT	SF 経路をミュート

デフォルトでは SOURCE は LF 信号をポストフェーダーで取得します。内部ハードウェアリンクを変更するとプリフェーダーソースにできます。この構成を変更する前に Audient Support へ連絡してください。

SOURCE 選択は EQ より前にあるため、SF へ移動した EQ セクションで LF 由来 SF 信号を処理できます。

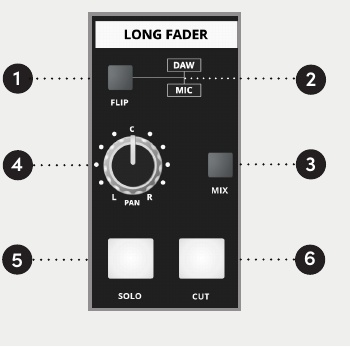

FLIP は Mic/Line／DAW ソースを SF／LF 経路間で入れ替えます。LF PAN コントロールは LF 信号をステレオ Mix バス上で配置します。

FLIP	SF 経路	LF 経路
Released	Mic/Line	DAW
Pressed	DAW	Mic/Line

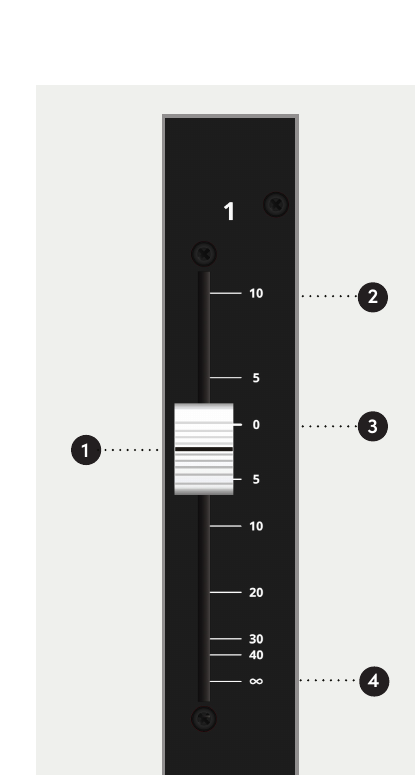

Long Fader は LF 経路を操作し、主にモニタリング／最終ミックスレベルに使用します。

レベルを設定するときは Long Fader を 0 dB から始め、必要な動作レベルを得るため適切な前段のゲイン／トリムコントロールを調整してください。
