Input Pod
各メインチャンネルには、排他的に切り替える Mic/Line 入力と、専用の DAW 入力があります。通常の構成では Mic/Line が SF 信号経路へ、DAW が LF 信号経路へ送られます。FLIP を使用すると、この割り当てが反転します。

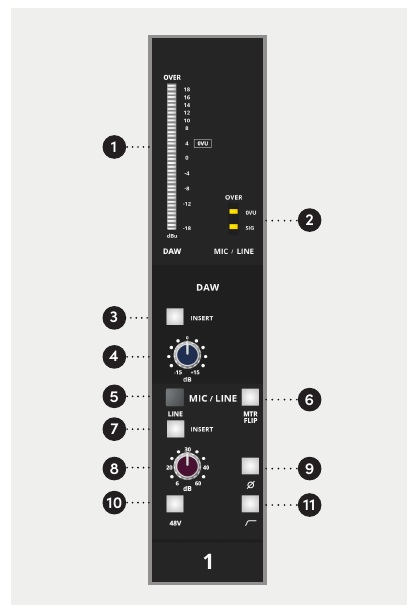

| No. | コントロール | 機能 |
|---|---|---|
| 1 | 20セグメントメーター | 通常は DAW 入力レベルを表示 |
| 2 | 3セグメントメーター | 通常は Mic/Line レベルを表示 |
| 3 | DAW INSERT IN | DAW インサートリターンを信号経路に挿入 |
| 4 | DAW TRIM | ±15 dB の入力トリム |
| 5 | MIC/LINE | 押すと Line 入力、解除すると Mic 入力を選択 |
| 6 | MTR | DAW と Mic/Line の表示を大／小メーター間で入れ替え |
| 7 | Mic/Line INSERT IN | Mic/Line インサートリターンを信号経路に挿入 |
| 8 | Mic/Line GAIN | Mic: +6～+60 dB、Line: −14～+40 dB |
| 9 | Ø Polarity Reverse | 信号の極性を反転 |
| 10 | 48 V | Mic 入力のファンタム電源を有効化 |
| 11 | High-Pass Filter | ランブルなど不要な低周波成分を減衰 |
注意
48 V ファンタム電源をオン／オフする前に、モニターレベルを下げてください。
