Control Room, Studio y Foldback

Monitorización Control Room​

La sección Control Room Monitoring selecciona lo que escucha el ingeniero y lo envía a las salidas Main o a monitores alternativos.

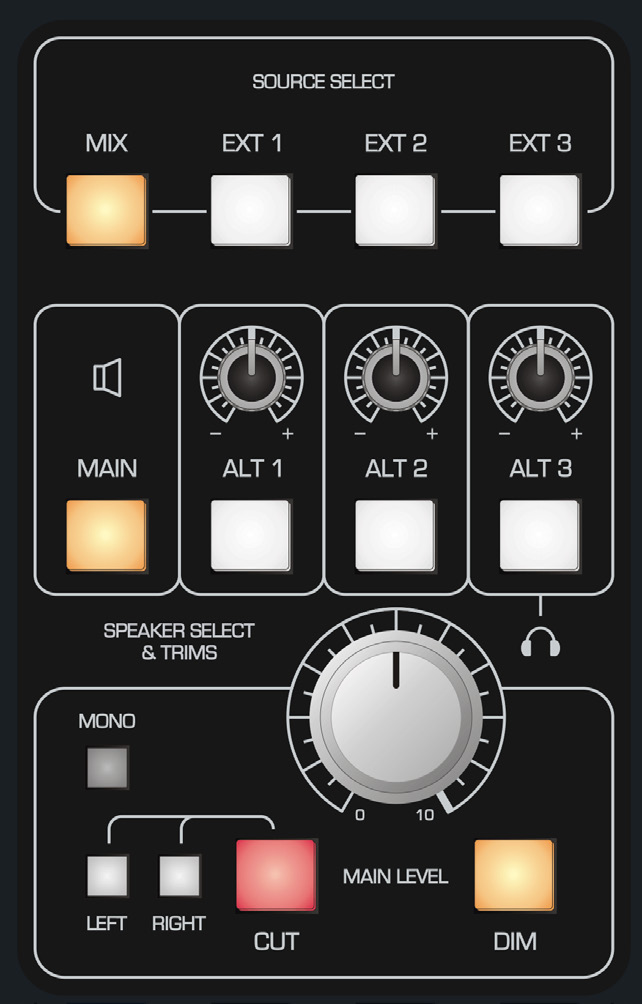

Controles de monitorización Control Room de ASP8024-HE

Selección de fuente​

Los botones de selección de fuente eligen el audio monitorizado en Control Room:

  • MIX - bus Mix estéreo.
  • EXT 1, EXT 2, EXT 3 - las tres External Inputs estéreo del panel de conectores master.

Destinos de monitorización y controles de nivel​

  • MAIN envía la fuente seleccionada a la salida Main, normalmente los monitores principales de Control Room.
  • ALT 1, ALT 2, ALT 3 envían la fuente seleccionada a salidas de monitor alternativas.
  • Los controles de trim individuales ALT 1–3 permiten igualar los niveles de los monitores alternativos con el sistema Main.
  • MAIN LEVEL es el control normal de volumen de escucha de Control Room para el destino de monitorización seleccionado.
  • Seleccionar ALT 3 también alimenta la salida de auriculares de referencia integrada en la sección Master Meter.

Comprobaciones de monitorización y reducción de nivel​

  • MONO suma los canales de monitor izquierdo y derecho para comprobar la compatibilidad mono.
  • LEFT / RIGHT / CUT permiten silenciar el canal izquierdo, derecho o ambos para comprobar lados individuales de la mezcla.
  • DIM reduce el nivel de monitorización en una cantidad predeterminada. DIM también se activa automáticamente al utilizar Talkback, ayudando a reducir la realimentación y a escuchar Talkback con mayor claridad.

Utiliza los controles de nivel de Control Room para los cambios normales de volumen de escucha. El Master Fader estéreo modifica el nivel real de Mix Output y normalmente debe permanecer a 0 dB.

Live Room y Foldback​

La sección Studio Loudspeaker y Artist Foldback envía fuentes seleccionadas de la consola a los intérpretes independientemente del nivel normal de monitorización del ingeniero.

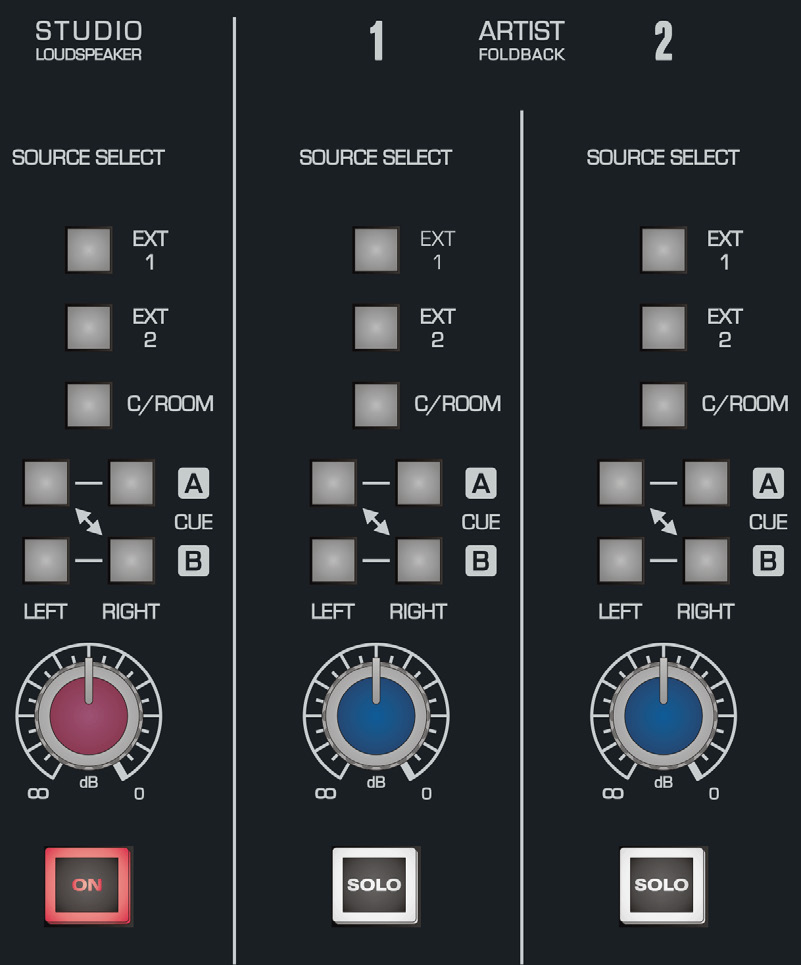

Controles Live Room y Foldback de ASP8024-HE

Selección de fuente​

Las fuentes disponibles son:

  • EXT 1 - External Input 1.
  • EXT 2 - External Input 2.
  • C/ROOM - la salida Control Room actual, permitiendo que el intérprete escuche lo mismo que el ingeniero.
  • CUE A - bus Cue A.
  • CUE B - bus Cue B.

Cue A y Cue B pueden enviarse a los lados izquierdo o derecho de Foldback, permitiendo crear mezclas mono o estéreo para artistas.

Nivel Foldback​

Los controles de nivel Foldback ajustan cada salida Foldback desde cerrado hasta 0 dB.

Studio Loudspeaker​

STUDIO LOUDSPEAKER ON activa o desactiva la salida Studio Loudspeaker de Live Room. La salida Studio posterior es de nivel de línea, por lo que los altavoces pasivos requieren un amplificador adecuado.

Artist Foldback Solo​

ARTIST FOLDBACK SOLO aísla la fuente Foldback seleccionada mediante el sistema Solo de la consola, mientras cualquier otra fuente que esté simultáneamente en Solo permanece audible.

Las dos salidas Foldback están destinadas a alimentar sistemas de distribución de auriculares de nivel de línea o sistemas similares de monitorización para intérpretes.

Continúa en Comunicaciones, medición y Solo.
