Control Room, Studio 및 Foldback

Control Room 모니터링

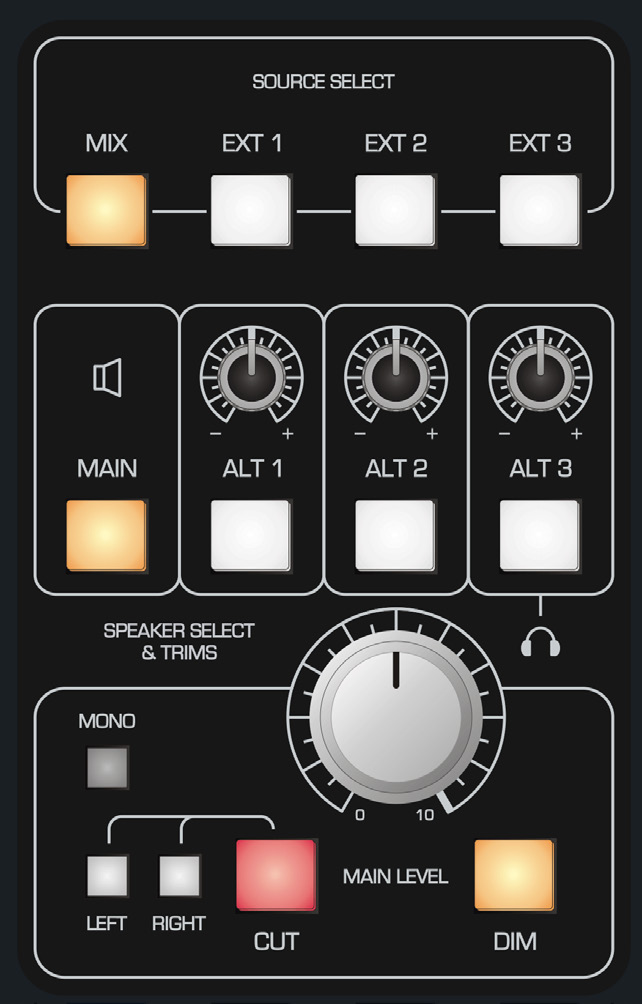

Control Room Monitoring 섹션은 엔지니어가 들을 소스를 선택하고 Main 또는 대체 Monitor Output으로 라우팅합니다.

Source Select 버튼은 Control Room에서 모니터링할 오디오를 선택합니다:

MAIN은 선택한 소스를 Main Monitor Output으로 라우팅하며 일반적으로 주 Control Room Monitor에 사용합니다.
ALT 1, ALT 2, ALT 3는 선택한 소스를 대체 Monitor Output으로 라우팅합니다.
개별 ALT 1–3 Trim Control을 사용해 대체 모니터 레벨을 Main Monitor System에 맞출 수 있습니다.
MAIN LEVEL은 선택된 모니터 대상의 일반 Control Room 청취 볼륨 컨트롤입니다.
ALT 3를 선택하면 Master Meter 섹션의 내장 Reference Headphone Output에도 신호가 공급됩니다.

MONO는 좌우 모니터 채널을 합쳐 모노 호환성을 확인할 수 있게 합니다.
LEFT / RIGHT / CUT을 사용하면 Mix의 각 측면을 확인하기 위해 왼쪽, 오른쪽 또는 양쪽 모니터 채널을 뮤트할 수 있습니다.
DIM은 모니터 레벨을 미리 설정된 양만큼 낮춥니다. Talkback을 사용할 때도 DIM이 자동으로 활성화되어 피드백을 줄이고 Talkback을 더 쉽게 들을 수 있게 합니다.

일반적인 청취 볼륨 변경에는 Control Room Level 컨트롤을 사용하십시오. 스테레오 Master Fader는 실제 Mix Output 레벨을 변경하므로 일반적으로 0 dB에 유지해야 합니다.

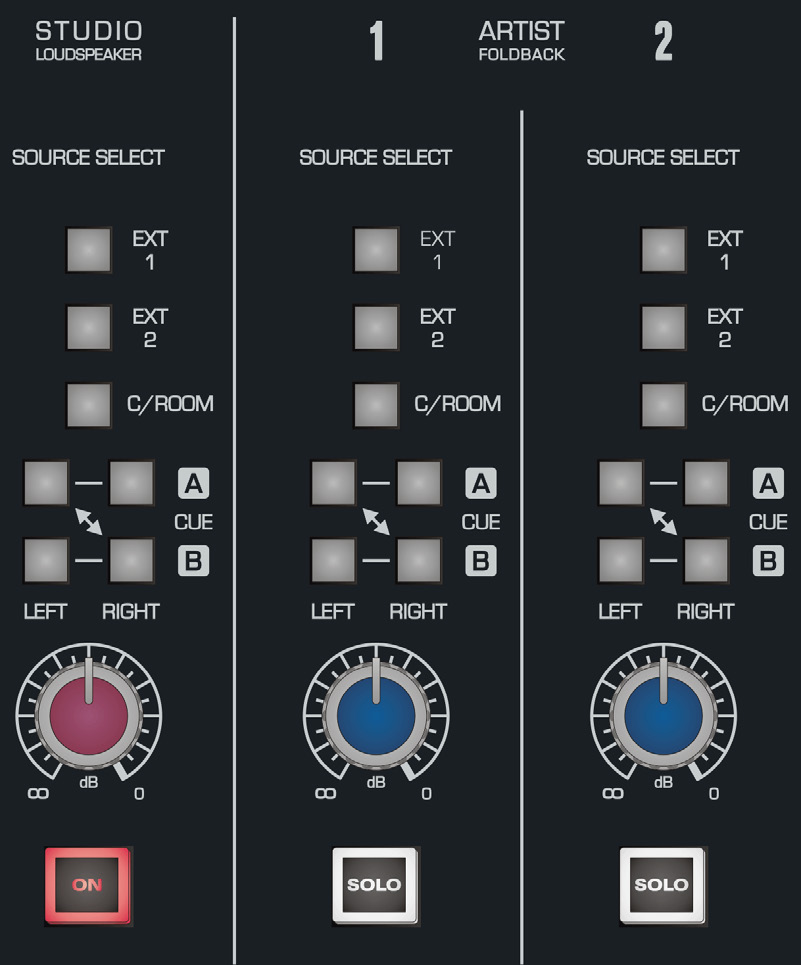

Studio Loudspeaker 및 Artist Foldback 섹션은 엔지니어의 일반 모니터 레벨과 독립적으로 선택된 콘솔 소스를 연주자에게 라우팅합니다.

사용 가능한 소스 선택은 다음과 같습니다:

Cue A와 Cue B를 Foldback의 좌측 또는 우측에 라우팅하여 모노 또는 스테레오 연주자 Mix를 만들 수 있습니다.

Foldback Level 컨트롤은 각 Foldback 출력을 Off에서 0 dB까지 조절합니다.

STUDIO LOUDSPEAKER ON은 Live Room Studio Loudspeaker 출력을 켜거나 끕니다. 후면 Studio 출력은 라인 레벨이므로 패시브 스피커에는 적절한 앰프가 필요합니다.

ARTIST FOLDBACK SOLO는 선택된 Foldback 소스를 콘솔 Solo 시스템을 통해 분리해 들려주며, 동시에 Solo된 다른 소스가 있다면 함께 계속 들립니다.

두 Foldback 출력은 라인 레벨 헤드폰 분배 시스템 또는 이와 유사한 연주자 모니터링 시스템에 신호를 공급하도록 설계되었습니다.
