콘솔 레이아웃 및 인라인 아키텍처

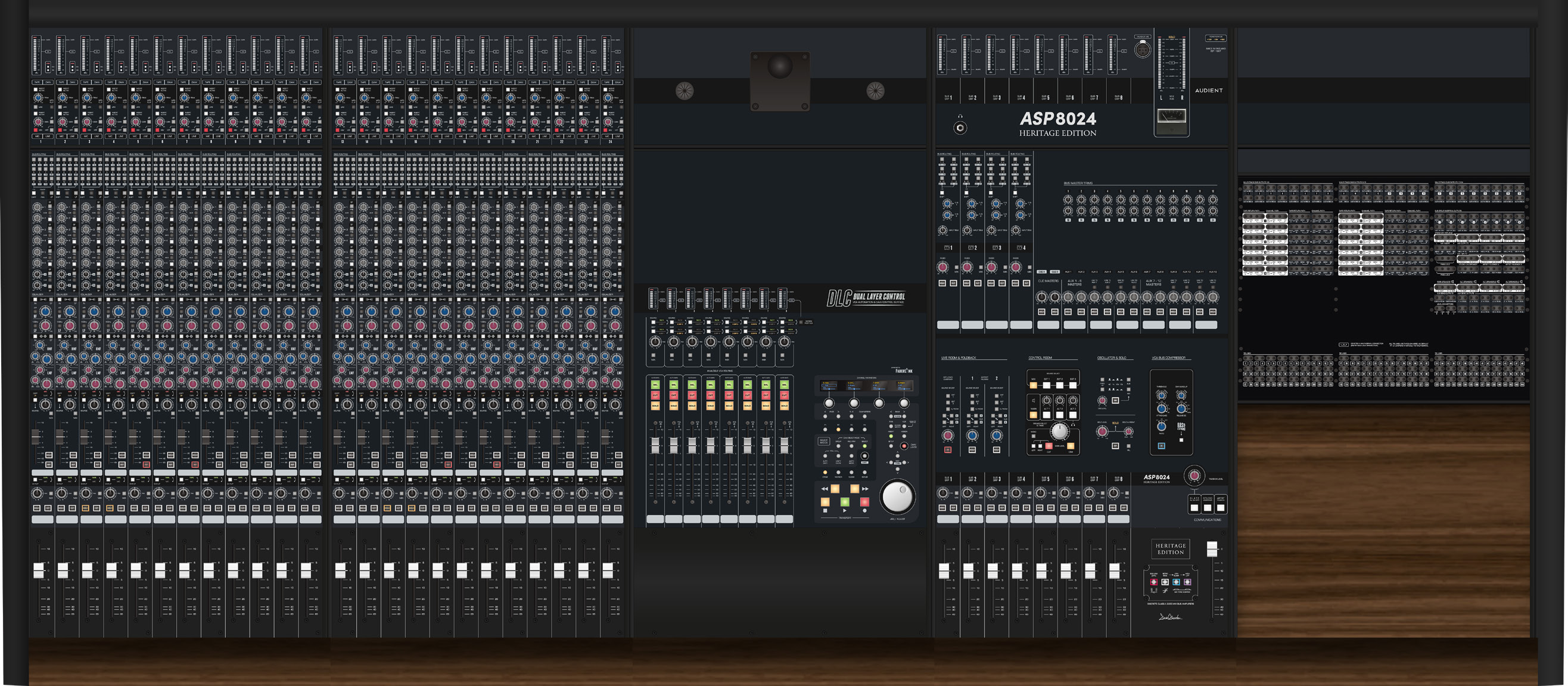

콘솔 레이아웃

ASP8024-HE 컨트롤 표면은 반복되는 입력 채널과 중앙 마스터 영역으로 나뉩니다. 주문 구성에 따라 추가 버킷에 옵션 모듈을 장착할 수 있습니다.

입력 채널 영역

각 Input Strip에는 위에서 아래 순서로 다음이 있습니다:

Input Meter
Mic/Line 및 DAW/Tape 입력 컨트롤
멀티트랙 버스 라우팅 매트릭스
Aux 및 Cue Send
4밴드 EQ
Short Fader 컨트롤
Long Fader 컨트롤

마스터 영역

마스터 섹션에는 다음이 있습니다:

Stereo EFX Return
Bus Master Trim
Cue 및 Aux Master
8개의 Subgroup Fader
Heritage Output Card 컨트롤
스테레오 버스 컴프레서
Master Fader
Control Room 모니터링
Studio 및 Foldback 모니터링
Talkback 및 Communications
Master/Subgroup 미터링
Oscillator 및 Solo Master 기능

옵션 영역

구성에 따라 콘솔에는 다음 옵션도 포함될 수 있습니다:

Dual Layer Control (DLC)
내장 패치베이
Producer's Desk / Script Tray
VESA Screen Pod
Cable Entry Meter Pod
옵션 모듈이 장착되지 않은 위치의 Blank Pod

인라인 아키텍처

레코딩은 일반적으로 트래킹, 편집 및 믹싱 단계를 거칩니다. ASP8024-HE는 인라인 아키텍처를 사용하므로 이 모든 단계에서 같은 채널 스트립에 레코딩 및 재생 경로를 계속 사용할 수 있습니다.

하나의 채널에 두 경로

Mic/Line 입력은 일반적으로 Short Fader 경로를 사용합니다.
DAW/Tape Return은 일반적으로 Long Fader 경로를 사용합니다.
CH FLIP은 두 소스를 서로 바꿉니다.

LF와 SF 사이에서 채널 기능 공유

채널 스트립은 서로 다른 기능이 동시에 서로 다른 경로를 담당할 수 있도록 의도적으로 분할되어 있습니다.

기본 설정은 다음과 같습니다.

버스 라우팅은 SF 경로를 사용합니다.
Aux, Cue Send 및 EQ는 LF 경로를 사용합니다.

각 섹션의 LF/SF 할당 스위치를 사용하면 이 기본값을 변경할 수 있습니다. Shelf EQ와 Parametric EQ 섹션은 독립적으로 할당할 수 있습니다.

예를 들어 보컬을 SF의 Shelf EQ를 거쳐 녹음하면서 LF의 DAW Return에는 Parametric Mid와 Post-fader Reverb Send를 사용할 수 있습니다. 동시에 Cue Send는 SF 입력을 연주자 Foldback Mix로 보낼 수 있습니다.

채널을 이렇게 분할하고 Flip할 수 있기 때문에 녹음되는 신호를 변경하지 않으면서 트래킹 중 Monitor Mix를 구성할 수 있습니다.

Mic 및 Line 입력으로 계속합니다.
