DLC Control Surface 및 Audio Routing

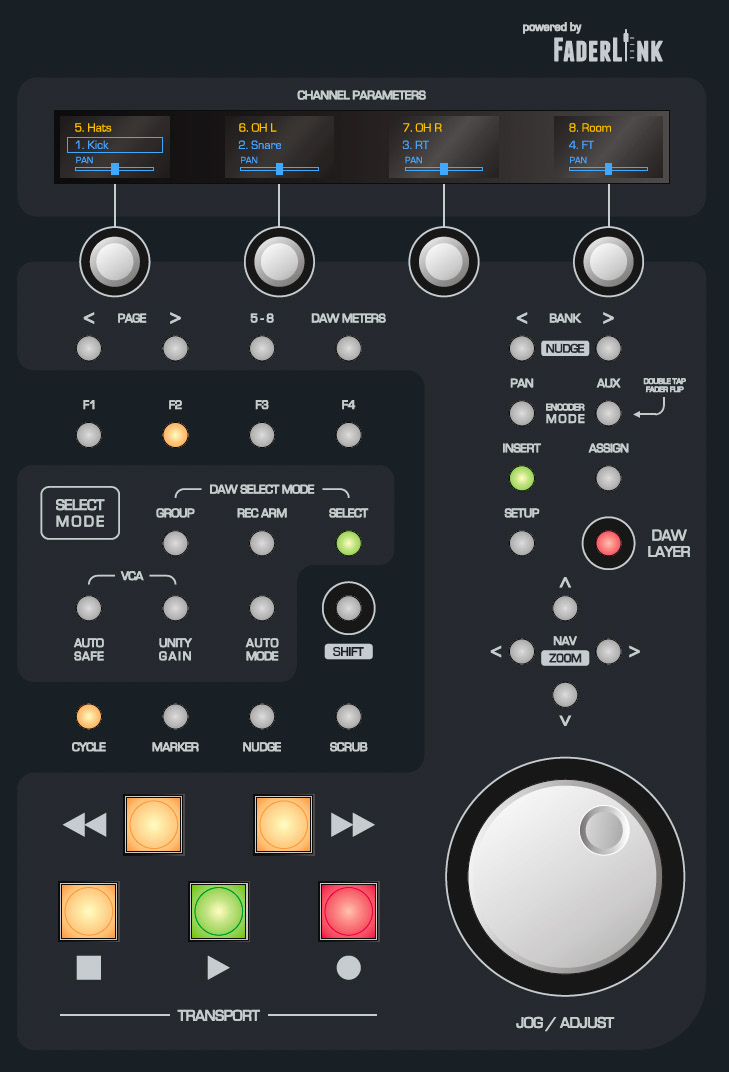

DLC DAW Control Surface
DLC Control Surface 할당은 DAW에 따라 다릅니다. 정확한 설정 및 기능 매핑은 Audient의 현재 DAW별 매뉴얼을 사용하십시오.
Control Surface에는 다음이 포함됩니다:
- OLED 채널 디스플레이가 있는 8개의 페이더
- Channel Encoder 및 Encoder/Display Flip
- Channel Select 모드
- Bank 및 Nudge 컨트롤
- 프로그래밍 가능한 Function 버튼
- DAW Layer 선택
- Transport 컨트롤
- Loop/Cycle 및 Marker 컨트롤
- Navigation/Zoom 컨트롤
- Jog/Shuttle Wheel 및 Scrub
- Setup 및 Insert Customisation 컨트롤
- DAW Metering 모드
현재 Pro Tools, Logic 및 Cubase Control Surface 매뉴얼은 ASP8024-HE Downloads 페이지에서 확인할 수 있습니다.
DLC 아날로그 Audio Routing 및 VCA
DLC는 DB25 커넥터를 통해 8개의 Line Input과 8개의 Line Output을 제공합니다. 콘솔에는 이를 DLC VCA Inputs/Outputs라고 표시합니다.

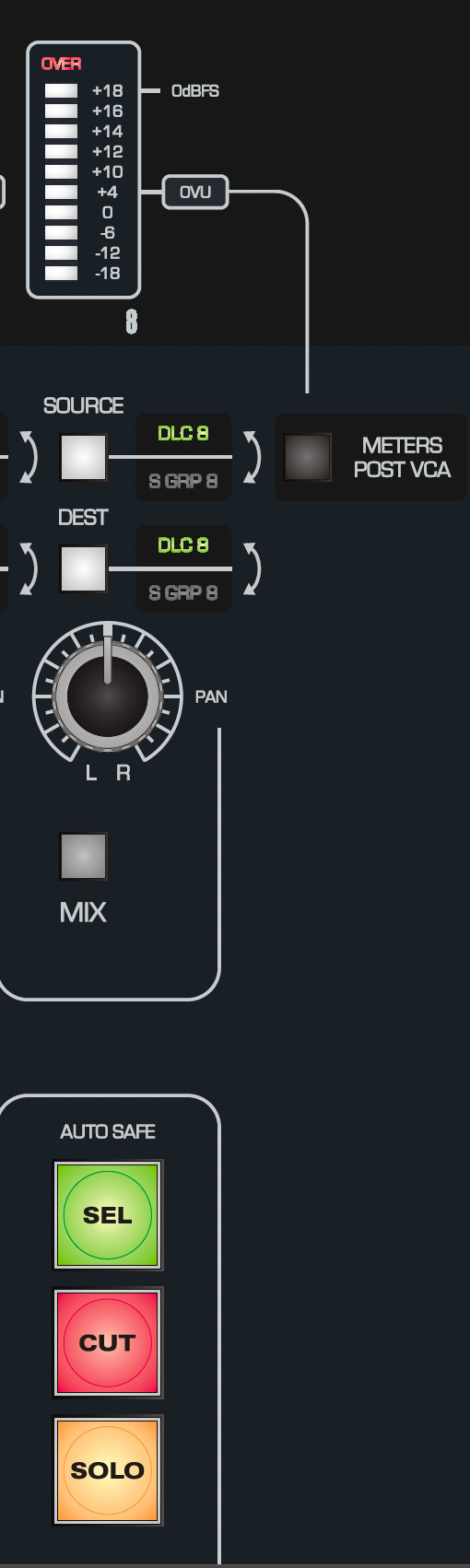

채널별 Audio 컨트롤
- METER - DAW Meters를 선택하지 않은 경우 Source 레벨을 표시합니다.
- METERS POST VCA - Metering을 Pre-VCA와 Post-VCA 사이에서 전환합니다.
- SOURCE - 외부 DLC VCA Input 또는 해당 Subgroup을 선택합니다.
- DEST - DLC VCA Output 또는 해당 Subgroup으로 라우팅합니다.
- PAN - 스테레오 Mix에서 채널 위치를 조절합니다.
- MIX - DLC 채널을 스테레오 Mix Bus로 라우팅하여 8개의 DLC Line Input을 추가 Mix 채널로 사용할 수 있게 합니다.
- SELECT - Auto Safe, Unity 및 DAW Layer 기능에서 사용합니다.
- CUT - 채널을 뮤트하며 아날로그 Layer에서 자동화할 수 있습니다.
- SOLO - 아날로그 또는 DAW Layer에서 채널을 Solo합니다. Solo 자체는 아날로그 자동화로 기록되지 않습니다.
DLC VCA 컨트롤을 Subgroup 경로에 직접 배치하려면 해당 채널에서 SOURCE와 DEST를 모두 S GRP로 설정하십시오.

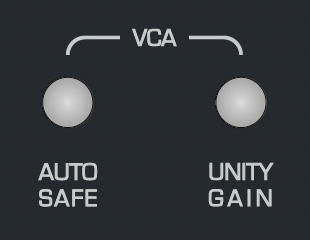

Auto Safe 및 Unity
- AUTO SAFE를 누른 다음 자동화를 무시해야 하는 채널을 SELECT합니다.
- UNITY를 누른 다음 0 dB로 유지해야 하는 채널을 SELECT합니다.

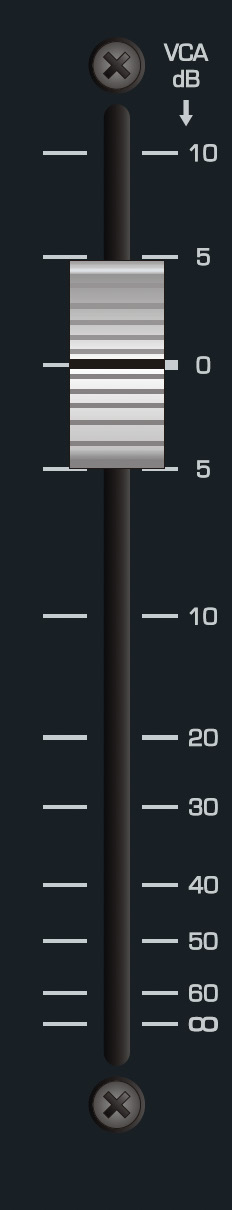

VCA 페이더
DLC Fader는 아날로그 오디오 경로에 직접 들어가지 않습니다. VCA에 DC 제어 정보를 보내 감쇠, Cut 및 Unity 위 약 +10 dB의 게인을 제공합니다.
매뉴얼은 Dynamics 후단 레벨 자동화를 VCA 경로의 유용한 활용 예로 설명합니다.
Faderlink, 아날로그 자동화 및 DLC 지원으로 계속합니다.
