Stereo EFX, Bus Trim 및 Aux Master

Stereo EFX Input​

4개의 Stereo EFX Input을 사용하면 두 개의 전체 Input Channel을 소비하지 않고 Stereo Effect 또는 다른 Line Level Stereo Source를 Return할 수 있습니다. 단순한 Effect Return과 달리 스테레오 Mix Bus와 멀티트랙 버스 모두로 보낼 수 있습니다.

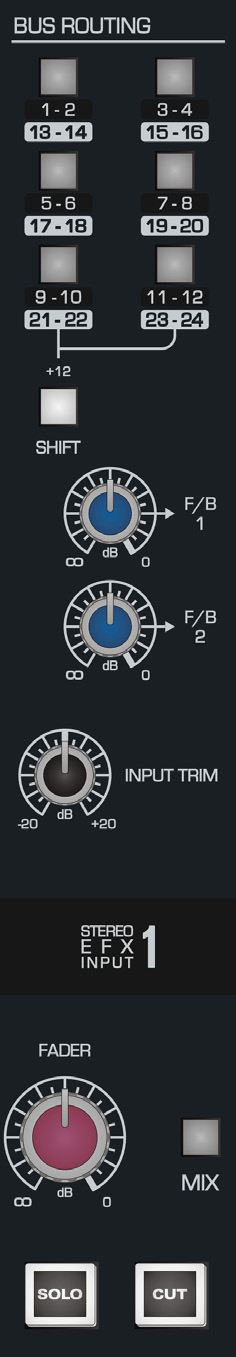

ASP8024-HE Stereo EFX Input 컨트롤

컨트롤​

  • BUS ROUTING은 Stereo Source를 홀수/짝수 쌍의 멀티트랙 버스로 보냅니다.
  • SHIFT는 라우팅 스위치를 버스 1–12에서 버스 13–24로 전환합니다.
  • F/B 1 및 F/B 2는 Stereo Return을 두 Foldback Output으로 보냅니다.
  • INPUT TRIM은 Stereo Input Level을 -20 dB에서 +20 dB까지 조절합니다.
  • FADER는 Mix Bus로 보내는 신호의 Rotary Level Control입니다.
  • MIX는 Stereo EFX Input을 Mix Bus로 라우팅합니다.
  • SOLO는 Solo 시스템을 통해 Stereo EFX Input을 분리해 모니터링합니다.
  • CUT은 Stereo EFX Input을 뮤트합니다.

스테레오 Mix에 불필요한 노이즈가 더해지지 않도록 사용하지 않는 Stereo EFX Input에서는 MIX를 해제하십시오.

Bus Master Trim​

24개의 표준 멀티트랙 버스 각각에 Bus Master Trim이 있습니다. 이는 해당 버스가 멀티트랙 출력에 도달하기 전 콘솔의 최종 레벨 컨트롤입니다.

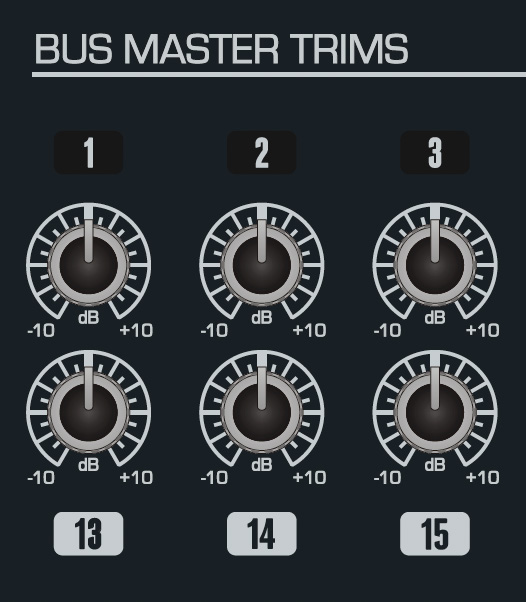

ASP8024-HE Bus Master Trim 컨트롤

각 Trim은 약 -10 dB에서 +10 dB 범위로 조절됩니다.

여러 채널이 하나의 레코딩 버스 안에서 이미 밸런스가 맞춰져 있고 레코딩 시스템으로 보내는 전체 레벨만 변경해야 할 때 Bus Master Trim을 사용하십시오. 이렇게 하면 개별 채널 Fader로 만든 상대적 밸런스를 바꾸지 않아도 됩니다.

옵션 48 Bus Mod가 장착된 경우 버스 25–48에는 Bus Master Trim이 없으며 Unity Gain으로 콘솔을 빠져나갑니다.

Cue 및 Aux Master​

마스터 컨트롤은 개별 채널 Send가 밸런스를 만든 뒤 Cue 및 Aux Bus의 전체 출력 레벨을 설정합니다.

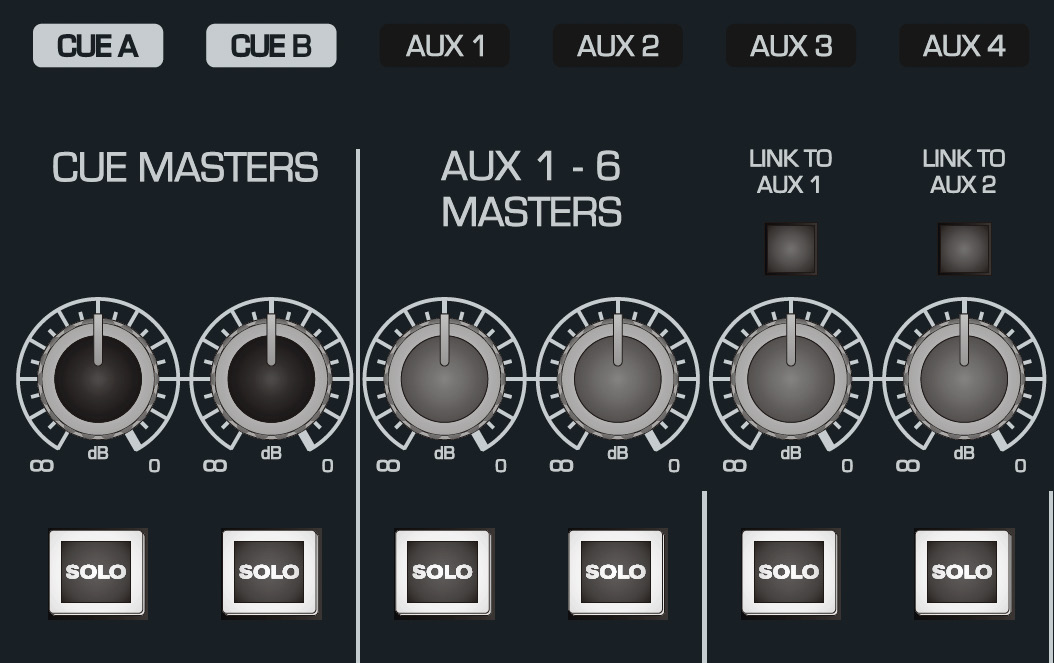

ASP8024-HE Cue 및 Aux Master 컨트롤

마스터 레벨​

각 Cue/Aux Master Level은 Off에서 0 dB까지 조절됩니다. 채널 Send 컨트롤로 상대 Mix를 만들고 Master로 최종 출력 레벨을 설정하십시오.

Solo​

각 Master에는 SOLO 버튼이 있습니다. 연주자 헤드폰 Mix를 확인하거나 이펙트 프로세서로 보내는 신호를 점검할 때처럼 콘솔 Monitoring System을 통해 해당 Bus를 Audition할 때 사용합니다.

Aux Link 기능을 사용하면 뒤쪽 Aux Bus를 Aux 1 또는 Aux 2로 다시 결합할 수 있습니다. 매뉴얼에서는 하나의 Aux Source 선택만으로는 두 경로를 모두 제공할 수 없을 때 LF 및 SF 관련 Send 모두에서 같은 이펙트 장치에 신호를 보내는 방법으로 설명합니다.

서브그룹으로 계속합니다.
