라우팅 및 Aux

라우팅 매트릭스는 채널을 24개 멀티트랙 버스 중 어느 버스로든 보낼 수 있습니다. 각 채널에는 Effects, Foldback 및 기타 Secondary Mix를 위한 12개의 Numbered Aux와 2개의 Cue Send도 있습니다.

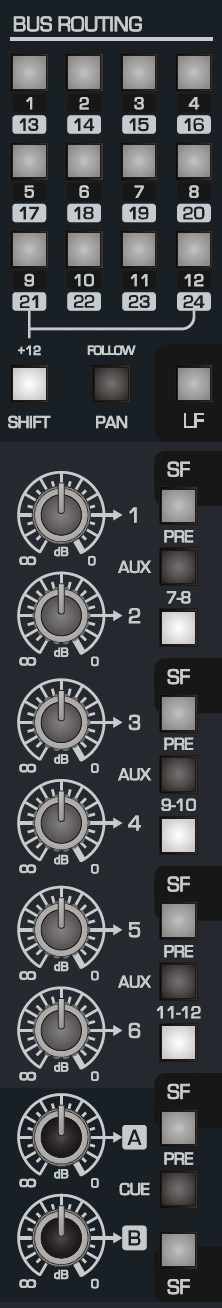

ASP8024-HE Bus Routing 매트릭스 및 Aux Send 컨트롤

멀티트랙 버스 라우팅​

12개의 라우팅 스위치는 기본적으로 버스 1–12를 선택하며 SHIFT를 활성화하면 13–24를 선택합니다.

  • BUS ROUTING 스위치는 채널을 선택한 버스에 할당합니다.
  • SHIFT는 라우팅 스위치 번호를 12만큼 이동시킵니다.
  • FOLLOW PAN은 홀수/짝수 버스 쌍에 채널 Pan 위치를 적용합니다. 홀수 버스는 왼쪽, 짝수 버스는 오른쪽을 전달합니다.
  • LF는 라우팅 Source를 기본 Short Fader 경로에서 Long Fader 경로로 변경합니다.

일반적인 트래킹에서는 Mic/Line 레코딩 경로가 멀티트랙 버스로 가도록 라우팅 Source를 SF에 둡니다. DAW/Tape Return 또는 다른 LF 경로 신호를 버스로 보낼 때는 LF를 사용하십시오.

Aux Send​

각 Send Level 컨트롤은 Off에서 0 dB까지 조절됩니다.

  • Numbered Send는 기본적으로 LF 경로를 사용합니다.
  • SF와 PRE 스위치는 Aux Send 쌍 1/2, 3/4, 5/6에서 공유됩니다.
  • SF는 해당 쌍의 두 Send 모두를 Long Fader 경로에서 Short Fader 경로로 변경합니다.
  • PRE는 해당 쌍의 두 Send를 선택된 LF 또는 SF Fader 이전에서 가져오도록 변경합니다.
  • 7–8, 9–10, 11–12는 각각 Aux 1/2, 3/4, 5/6 컨트롤을 Aux 7/8, 9/10, 11/12로 전환합니다.

Pre-fader Send는 채널 Fader를 변경해도 Send Level이 바뀌지 않으므로 연주자 헤드폰/Foldback Mix에 유용합니다. Post-fader Send는 이펙트 레벨이 채널 레벨을 따라야 하는 경우에 일반적으로 사용됩니다.

Cue A 및 Cue B​

Cue A와 Cue B는 추가 Send Bus로 동작하며 특히 Artist Foldback용으로 설계되었습니다. Cue 섹션의 SF/PRE 컨트롤을 사용해 필요한 채널 경로와 Pre/Post Fader 동작을 선택합니다. 두 Cue Bus는 Stereo Pair로 사용할 수도 있으며 Cue A가 왼쪽, Cue B가 오른쪽을 공급합니다.

이퀄라이저로 계속합니다.
