ルーティングと AUX

ルーティングマトリクスでは、チャンネルを24系統のマルチトラックバスの任意のバスへ送れます。各チャンネルには、エフェクト、フォールドバック、その他の補助ミックス用として12系統の番号付き AUX センドと2系統の Cue センドも備わっています。

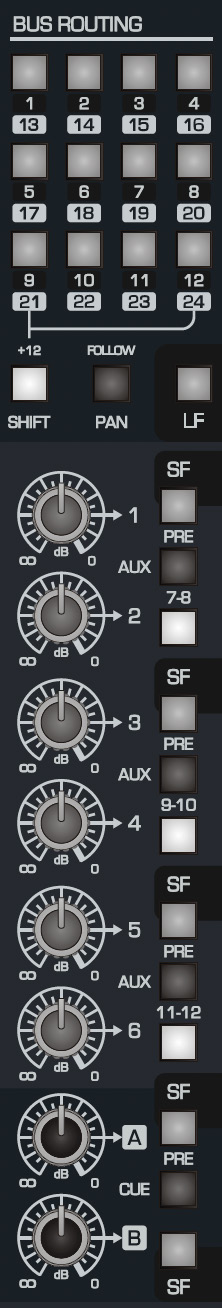

ASP8024-HE bus-routing matrix and auxiliary send controls

マルチトラックバスルーティング​

12 ルーティングスイッチは通常バス 1–12、SHIFT 有効で 13–24 を操作します。

  • BUS ROUTING スイッチ — チャンネルを選択したバスへアサイン。
  • SHIFT — ルーティングスイッチの対象を12バス分切り替え。
  • FOLLOW PAN — 奇数/偶数バスペアでチャンネルパン位置を使用。奇数バスが左、偶数バスが右。
  • LF — ルーティングソースを初期設定の Short Fader 経路から Long Fader 経路へ変更。

標準トラッキングでは SF のままにし、Mic/Line 録音経路がマルチトラックバスを送るようにします。DAW/Tape リターン／その他 LF-経路信号をバスへ送る場合は LF を使用します。

AUX センド​

各センドレベルコントロールはオフから 0 dB まで調整できます。

  • 番号付きセンドは初期設定で LF。
  • SF／PRE スイッチは Aux センドペア 1/2、3/4、5/6 ごとに共有されます。
  • SF — ペア内の両センドを Long Fader 経路から Short Fader 経路へ切替。
  • PRE — ペア内の両センドを、選択した LF/SF フェーダーの後ではなく前から取得。
  • 7–8、9–10、11–12 — Aux 1/2、3/4、5/6 コントロールをそれぞれ Aux 7/8、9/10、11/12 に切替。

プリフェーダーセンドは、チャンネルフェーダーを変更してもセンドレベルが変わらないため、アーティスト用ヘッドホン／フォールドバックミックスに適しています。ポストフェーダーセンドはエフェクトレベルがチャンネルレベルに追従するエフェクト用で一般的です。

Cue A／Cue B​

Cue A／Cue B は追加センドバスとして動作し、特にアーティストフォールドバック用です。Cue セクションの SF/PRE コントロールで必要なチャンネル経路／プリ／ポストフェーダー動作を選択します。2 Cue バスはステレオペアとして扱うこともでき、Cue A を左、Cue B を右にできます。

イコライザー に進んでください。
