रूटिंग और ऑक्ज़िलरी

रूटिंग matrix किसी चैनल को 24 multitrack बसें में से किसी पर भी भेज सकता है। चैनल effects, foldback और अन्य secondary मिक्सेस के लिए 12 नंबर वाले auxiliaries और दो cue सेंड्स भी देता है।

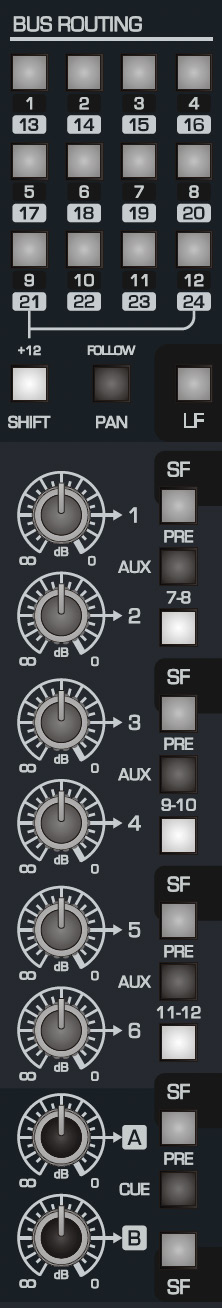

ASP8024-HE bus-रूटिंग matrix and auxiliary send कंट्रोल्स

Multitrack bus रूटिंग​

12 रूटिंग स्विचेज़ सामान्य रूप से बसें 1–12 और SHIFT engage होने पर 13–24 address करते हैं।

  • BUS ROUTING switches चैनल को चुना हुआ बस या बसें पर असाइन करते हैं।
  • SHIFT रूटिंग स्विचेज़ को 12 से offset करता है।
  • FOLLOW PAN odd/even बस पेयर पर चैनल pan पोज़िशन का उपयोग करता है। Odd बसें लेफ्ट side और even बसें राइट side कैरी करते हैं।
  • LF रूटिंग सोर्स को डिफ़ॉल्ट Short Fader पाथ से Long Fader पाथ पर बदलता है।

Standard ट्रैकिंग के लिए रूटिंग को SF पर छोड़ें, ताकि Mic/Line रिकॉर्ड पाथ multitrack बसें को फ़ीड करे। DAW/Tape रिटर्न या अन्य LF-पाथ सिग्नल को बसें पर रूट करते समय LF उपयोग करें।

Auxiliary sends​

प्रत्येक सेंड-लेवल कंट्रोल off से 0 dB तक vary करता है।

  • नंबर वाले सेंड्स डिफ़ॉल्ट रूप से LF उपयोग करते हैं।
  • SF और PRE स्विचेज़ Aux सेंड पेयर द्वारा share किए जाते हैं: 1/2, 3/4 और 5/6।
  • SF corresponding पेयर के दोनों सेंड्स को Long Fader पाथ से Short Fader पाथ पर बदलता है।
  • PRE उस पेयर के दोनों सेंड्स को चुना हुआ LF या SF फेडर के बाद के बजाय पहले लेता है।
  • 7–8, 9–10 और 11–12 corresponding Aux 1/2, 3/4 और 5/6 कंट्रोल्स को Aux 7/8, 9/10 और 11/12 पर बदलते हैं।

प्री-फेडर सेंड्स artist हेडफ़ोन/foldback मिक्सेस के लिए उपयोगी हैं क्योंकि चैनल फेडर में बदलाव सेंड लेवल नहीं बदलते। पोस्ट-फेडर सेंड्स आम तौर पर effects के लिए उपयोग होते हैं जहाँ effect लेवल को चैनल लेवल फ़ॉलो करना चाहिए।

Cue A और Cue B​

Cue A और Cue B additional सेंड बसें के रूप में operate करते हैं और विशेष रूप से artist foldback के लिए intended हैं। ज़रूरी चैनल पाथ और pre-/पोस्ट-फेडर behaviour सिलेक्ट करने के लिए Cue सेक्शन में SF/PRE कंट्रोल्स उपयोग करें। दोनों Cue बसें को स्टीरियो पेयर के रूप में भी treat किया जा सकता है, जिसमें Cue A लेफ्ट side और Cue B राइट side फ़ीड करता है।

आगे Equaliser पर जाएँ।
