Equaliser

प्रत्येक standard इनपुट चैनल में David Dearden four-band कंसोल EQ शामिल है। EQ को दो स्वतंत्र रूप से assignable सेक्शन्स में divided किया गया है, ताकि एक हिस्सा LF पाथ प्रोसेस कर सके और दूसरा SF।

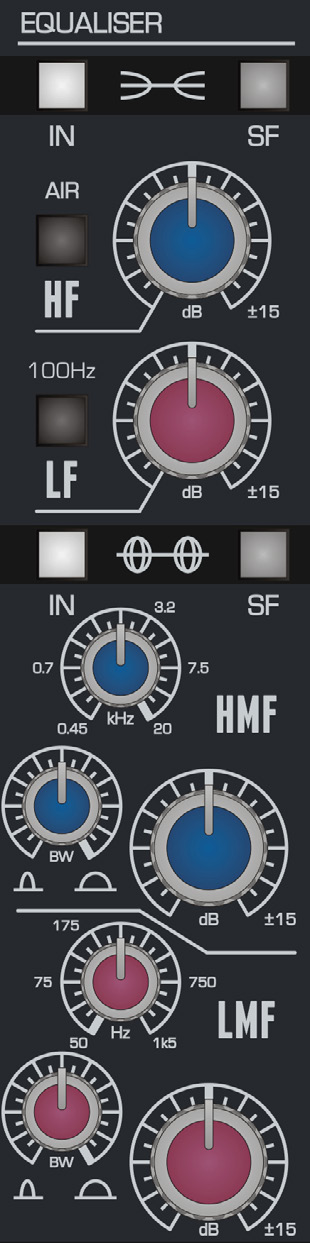

ASP8024-HE four-band चैनल equaliser

HF और LF shelves​

  • IN shelf सेक्शन को circuit में रखता है।
  • SF shelf सेक्शन को Short Fader पाथ पर असाइन करता है। SF disengaged होने पर यह LF पर रहता है।
  • HF ±15 dB तक देता है और AIR से 10 kHz तथा 18 kHz के बीच स्विच किया जा सकता है।
  • LF ±15 dB तक देता है और 50 Hz तथा 100 Hz के बीच स्विच किया जा सकता है।

Parametric mids​

  • IN parametric सेक्शन को circuit में रखता है।
  • SF parametric सेक्शन को shelf सेक्शन से स्वतंत्र रूप से Short Fader पाथ पर असाइन करता है।
  • HMF approximately 450 Hz से 20 kHz तक sweep करता है।
  • LMF approximately 50 Hz से 1.5 kHz तक sweep करता है।
  • प्रत्येक mid band ±15 dB तक boost/cut देता है।
  • BW/Q bandwidth बदलता है: narrower सेटिंग छोटी frequency रेंज target करती है, जबकि wider सेटिंग अधिक surrounding frequencies को प्रभावित करती है।

Continuously variable mid-band Q रेंज 0.6 से 3.7 है।

EQ को paths के बीच split करना​

Shelf और parametric सेक्शन्स के इंडिपेंडेंट SF स्विचेज़ हैं। इससे, उदाहरण के लिए, shelf EQ को Mic/Line/SF पाथ पर रिकॉर्ड किया जा सकता है जबकि parametric mids DAW/Tape/LF मॉनिटर पाथ के लिए उपलब्ध रहते हैं।

आगे Short और Long Faders पर जाएँ।
