वैकल्पिक मॉड्यूल्स और एक्सेसरीज़

Producer's Desk​

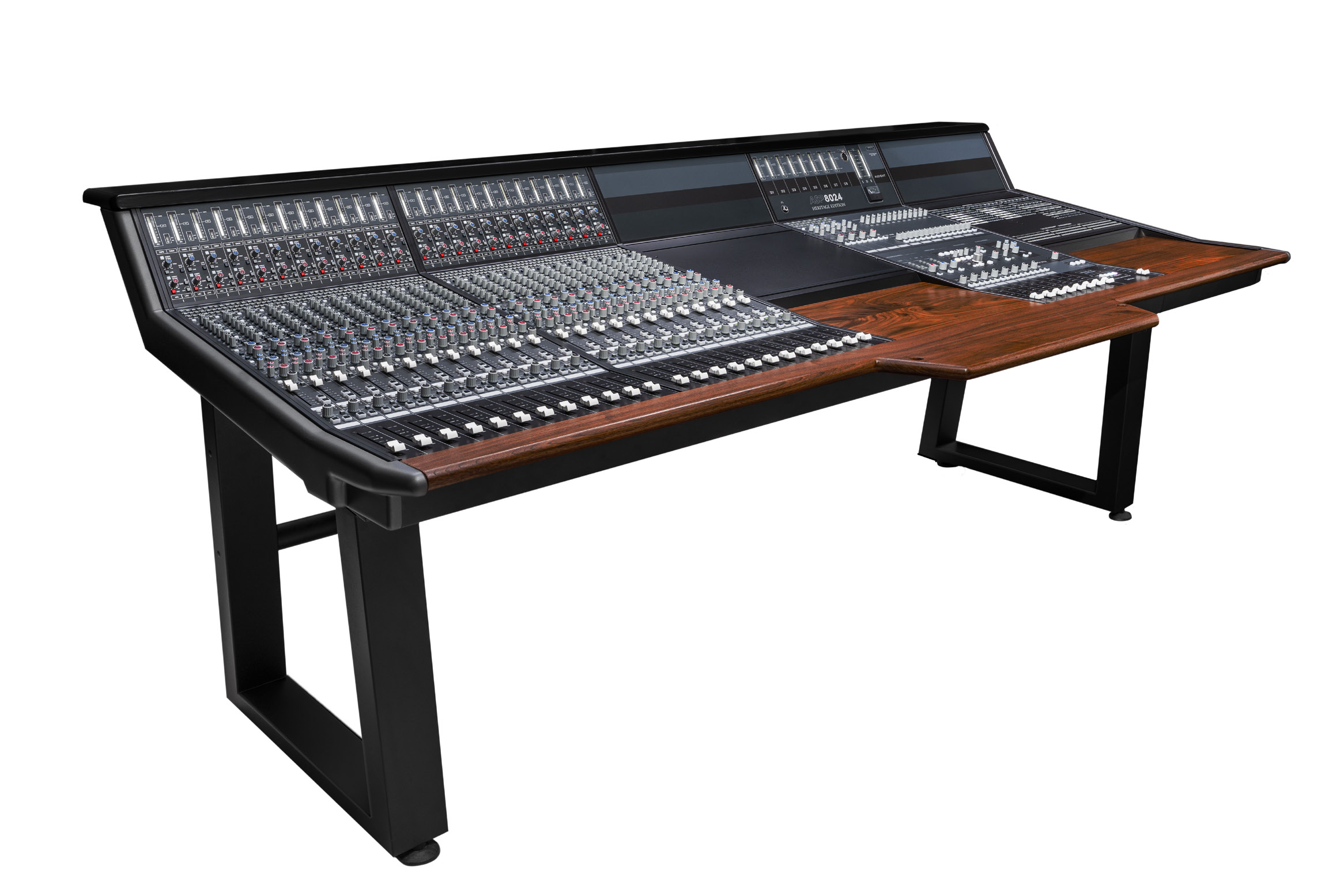

ASP8024-HE Producer's Desk option

Producer's Desk keyboard, mouse, notes या एक्सटर्नल कंट्रोल surface के लिए कंसोल पर working space जोड़ता है। इसे centrally या assistant/producer के लिए एक side पर रखा जा सकता है।

मैनुअल note करता है कि दो Producer's Desk modules को Double PD के रूप में side by side इंस्टॉल किया जा सकता है, जिससे larger कंट्रोल surfaces के लिए पर्याप्त space बनता है।

48 Bus Mod और Bus Link/DFA​

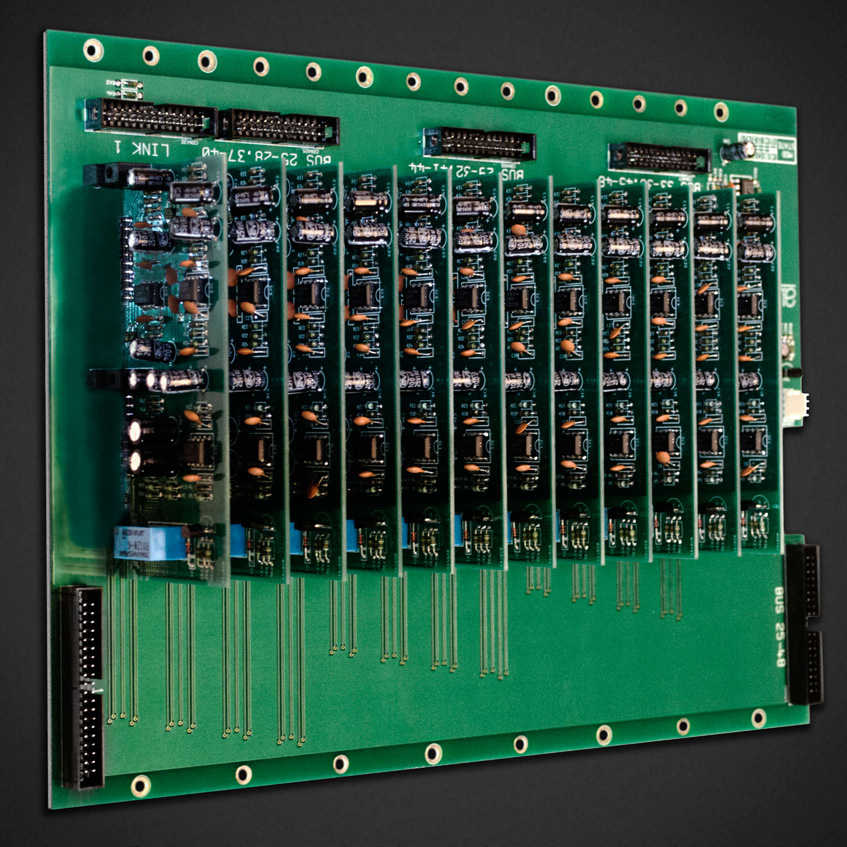

ASP8024-HE 48 Bus Mod

48 बस Mod multitrack बसें 25–48 जोड़ता है।

  • चैनल्स 1–24 बसें 1–24 एक्सेस करते हैं।
  • चैनल्स 25 और ऊपर Bus Split मोड में बसें 25–48 एक्सेस करते हैं।
  • बसें 25–48 में बस मास्टर Trims नहीं होते और unity गेन पर कंसोल से बाहर निकलते हैं।
  • Stereo EFX इनपुट्स केवल बसें 1–24 पर रूट करते हैं।

BUS LINK engaged होने पर 25–48 बस combiners बसें 1–24 में summed होते हैं, जिससे पूरा कंसोल पर standard 24-बस ऑपरेशन मिलता है।

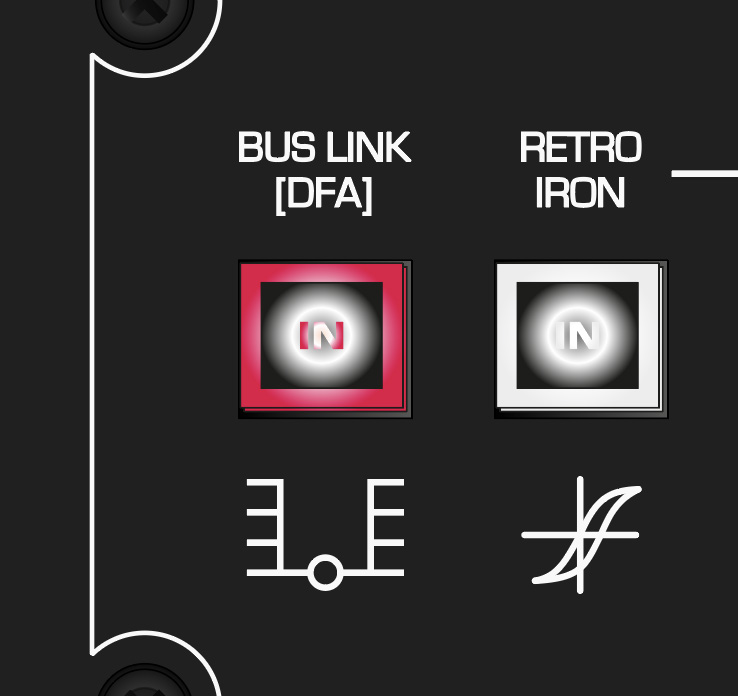

ASP8024-HE Bus Link DFA कंट्रोल

48 बस Mod इंस्टॉल्ड न होने पर वही कंट्रोल DFA के रूप में presented होता है।

VESA screen mount​

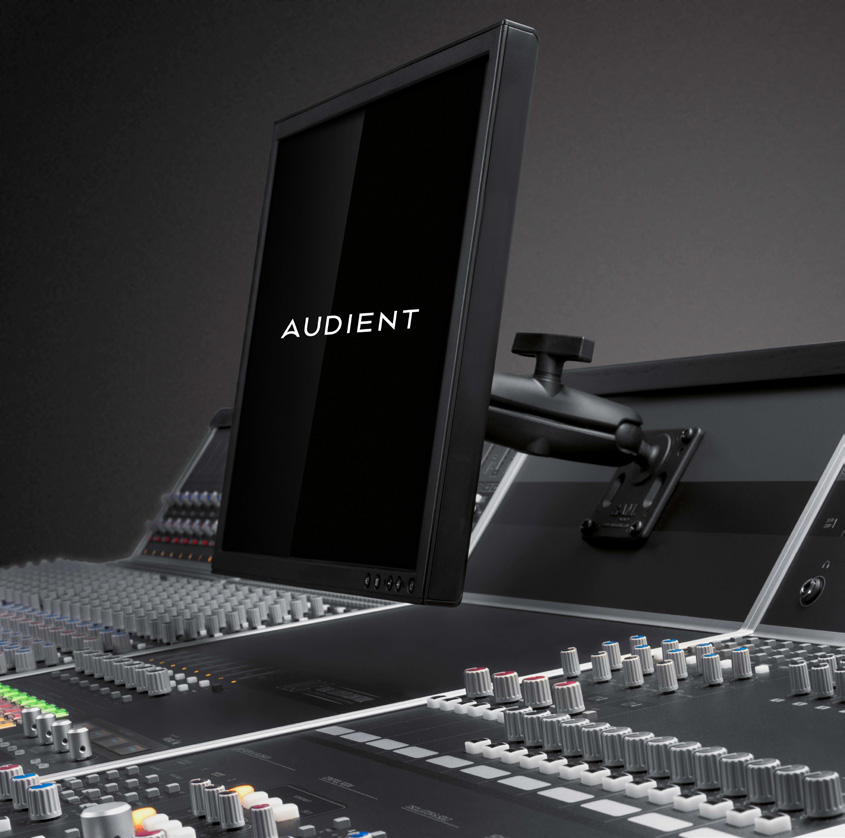

ASP8024-HE VESA स्क्रीन mount

VESA mount specified रूप से 19 inches तक के TFT स्क्रीन्स के लिए 75 mm और 100 mm mounting patterns सपोर्ट करता है।

  1. चार supplied screws का उपयोग करके mount को स्क्रीन के rear से attach करें।
  2. Assembly को कंसोल ball joint पर फिर attach करें।
  3. डिस्प्ले पोज़िशन करने के लिए clamp को थोड़ा loosen करें।
  4. Clamp को securely retighten करें।

Cable Entry Meter Pod​

ASP8024-HE Cable Entry मीटर Pod

केबल Entry मीटर Pod cleaner surface इंस्टॉलेशन के लिए केबल्स को कंसोल से pass करने देता है।

यह procedure उपयोग करें:

  1. कंसोल के नीचे rectangular blanking पैनल unscrew करें।
  2. Rear कनेक्टर पैनल को सावधानी से unscrew और lower करें, आवश्यकता अनुसार केबल hooks हटाते हुए।
  3. कंसोल के rear के अंदर से टॉप wooden trim के नीचे वाले screws हटाएँ।
  4. केबल Entry मीटर Pod वाले कंसोल bucket पर horizontal और vertical metal trims हटाएँ।
  5. मीटर Pod को आगे tilt करें और केबल को blanking पैनल द्वारा छोड़ी गई opening की ओर फ़ीड करें।
Internal access

इस procedure में कंसोल पैनल हटाना और इंटरनल assemblies के आसपास काम करना शामिल है। शुरू करने से पहले कंसोल पावर down और डिसकनेक्ट करें। यदि आप यह काम करने के लिए suitably competent नहीं हैं, तो Audient सपोर्ट या approved technician से संपर्क करें।

आगे तकनीकी स्पेसिफिकेशन पर जाएँ।
